自力式压力调节阀安装

 2.1 安装前注意事项

a  现场安全：安装自力式压力阀的管道事先不应有压力，自力式压力调节阀前后的切断阀应关闭。在进行焊接前，应采取适当的防火措施。

b  控制性能：配管系统的压力损失应与计算压力阀尺寸的所考虑的损失一致。进出口应尽量保证一定的直管段（一般为5D～10D），以保证所需的控制性能。

C  安装位置：应有足够的空间，便于操作人员安装，调整自力式调节阀，以及保证压力阀和附件的就地拆装和维护的可能性。

d  过滤器：为保证自力式调节阀的正常使用，安装时，应在压力阀前安装过滤器，并定期清洗。在有蒸汽的厂房内，应有足够的排水和通风系统。

e  压力调节阀组：一般在工艺过程配管中均安装切断阀和旁路阀配成阀组，以适应设备连续操作的需要。当维修和出现意外情况时，用切断阀隔离，用旁路阀调节。推存下面图5布置方式。

f  用于煤气、天燃气压力调节，在室内安装使用时，如果无漏气报警装置，应在执行器加接引流管通到室外并不得堵塞，以保证安全。（阀后压力调节，接在上膜盖接头上，阀前压力调节，接在下膜接头上）

g  用于减压或泄压的自力式调节阀，使用时不得将膜盖上的无接管的接头堵塞，否则压力阀无法工作。

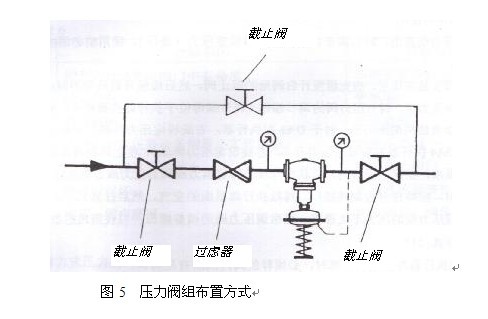

                 图5  压力调节阀组布置方式

2.2         自力式调节阀实地安装

a  安装人员首先应认识到自力式压力调节阀是一种精密的仪表设备，不准碰撞、跌摔、以免损坏，影响产品性能。

b  在初次开工前和停工检修后应先冲洗配管系统，然后安装自力式调节阀，并应保证管道内力不超过自力式压力调节阀的极限值。

c  注意务必按自力式调节阀所示的介质流动方向（阀体上的箭头）安装自力式调节阀。

d  自力式调节阀应该垂直倒立安装在管道上。执行器在下，阀体在上，如图5所示，这样可以保证介质的温度不会传送到执行器上。当介质温度低于80℃时，自力式调节阀可以正立安装。当介质温度高于80℃时，自力式调节阀必须垂直倒立安装，即执行器向下安装。在阀自重较大或有震动的场合应加支架。

   e  在自力式调节阀前后安装压力表，以便设定调整时察看。

3、 操作与使用

     注：自力式调节阀在出厂时，并未按着现场条件设定压力（压差），使用前必须按以下步骤进行设定。

     自力式压力调节阀安装完毕后，应先缓慢开启阀后的截止阀，然后缓慢开启阀前的截止阀，观察压力阀前后压力表，调节压力调节阀的调节螺母（调节螺母位于执行器弹簧端头，   ），使之达到阀前压或阀后压或者差压要求，稳定一段时间，以获得理想的阀前压力或阀后压力或者差压值。（作液体压力控制时，应略松开控制线接口，排除执行器里面的空气，然后拧紧）。

若发现压力调节阀的压力不太理想，可微调压力阀的调整螺母，以获得理想数值。

特别注意：！！！

a  当把执行器与控制阀分离时，必须释放自力式调节阀内的所有压力。

b  如果被控制介质气体、蒸汽＞80℃，液体温度＞140℃时，DN15～125需配隔离罐，应先将温度低且与被调介质同类液体介质通过隔离罐口注入膜室和隔离罐，必须注满。

C  如果被控制介质气体、蒸汽＞80℃，液体温度＞140℃时，DN15～125需配加长件和隔离罐，这时，除在隔离罐中注冷媒外，还应在加长件中注冷媒。
