产品名称: |
电动二通阀|风机盘管电磁阀|精小型电动阀 |
产品型号: |
SVA7010 |
产品特点: |
SENMI专业生产二通阀,电动二通阀,风机盘管阀,风机盘管电磁阀,电动二通调节阀,电动温度调节阀,电动压差旁通阀等,所产二通阀,电动二通阀,风机盘管阀,风机盘管电磁阀,电动二通调节阀,电动温度调节阀,电动压差旁通阀质量上乘,价格合理! |
|
电动二通阀|风机盘管电磁阀|精小型电动阀详细资料: |

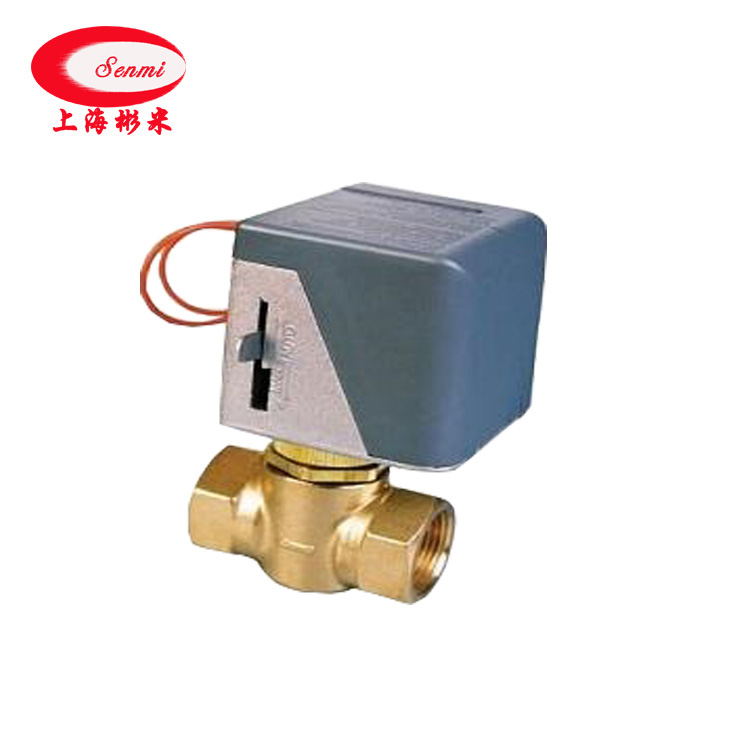

SENMI阀门SVA7010电动二通阀产品特点
1.用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的
2.驱动器由单相磁滞同步马达驱动,阀门弹簧复位,阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开启信号,使电动二通阀接通交流电源而动作
3..开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气,当室温达到温控器设定值时,温控器令电动二通阀断电,复位弹簧使阀门关闭,从而截断进入风机盘管的水流,通过阀门关闭和开启,使室温始终保持在温控设定的温度范围内。
4..SVA7010系列电动二通阀的驱动器与阀门采用螺纹连接方式,可在阀门安装之后,再安装驱动器。现场装配,接线灵活、方便。驱动器之平面设计可以贴近墙面安装,占用空间小,产品可靠耐用,工作噪音低,并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
SVA7010电动二通阀产品概述
SVA7010电动二通阀是SENMI专供中央空调风机盘管的配套产品,由驱动器与阀体两部分组成,驱动器由一个同步电机驱动,具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。电动二通阀可与温控器配套使用,由温控器控制电动二通阀电机,使阀门开或关,实现管道冷水或热水的通或断,再通过风机盘管送风,以实现温度的自动调节。
SVA7010电动二通阀技术指标
1、驱动电机:磁滞同步电机
2、驱动器工作电压:200VAC、50Hz/60Hz(有AC24V、110V可供选择)
3、功率消耗:≤5.7VA
4、阀体承压:1.6MPa
5、允许压差:≤0.12MPa
6、适用介质:冷水、热水
7、适用介质温度:2℃-95℃
8、适用环境温度:0℃-60℃
9、启闭时间:开约10秒,关约5秒
VA7010电动二通阀结构特点
1、阀体黄铜锻造,不锈钢杆及弹簧,体积小,耐腐蚀.
2、阀芯结构优化,在不减少Kv值的情况下,允许压差大。
3、驱动器与阀体分离,可快速拆装。
4、驱动器有可供系统调试和维修使作用的手动操作杆。
VA7010电动二通阀材质说明
1、阀体材料:锻造黄铜
2、阀杆材料:不锈钢(AISI302)
3、驱动器盖:阻燃ABS工程塑料
4、密封材料:橡胶(NBR)
5、驱动器底盘:压铸铝合金
6、工作介质:水
7、介质温度:<96℃
SVA7010电动二通阀安装及注意事项
马达罩壳应防止水滴渗入。当电动二通阀装于水平管道时,安装位置与平面夹角不超过85°。当阀门装在垂直管道上时,马达罩壳必须防止滴水渗入。
拨动手动操作杆时应缓慢移动,当手动杆沿箭头指向慢慢移动并按入缺口内卡住,阀门处于常开状态,每当电流首次通过电动二通阀时,手动杆会再设定至自动位置.
SVA7010电动二通阀及电动三通阀安装及工作原理图
|
|
|
|
|
