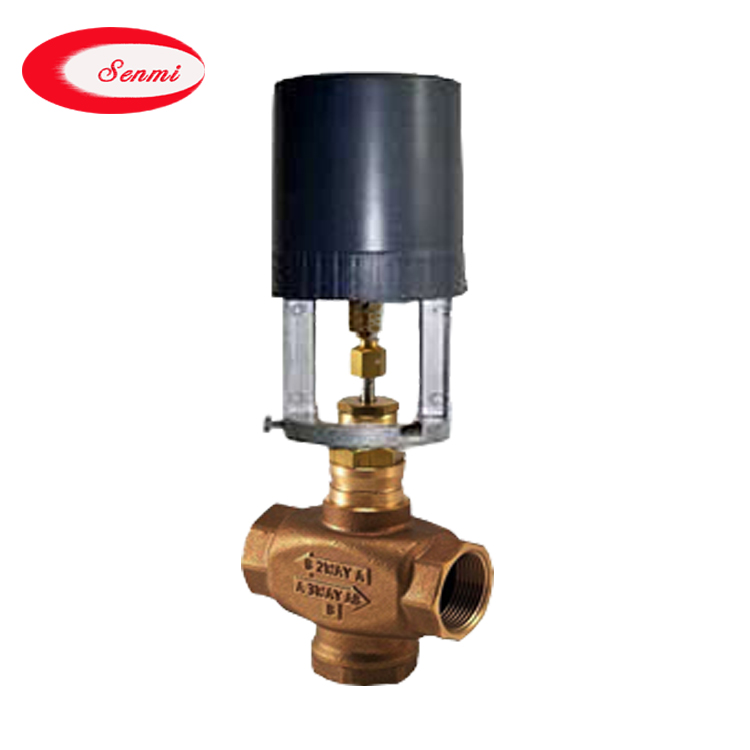

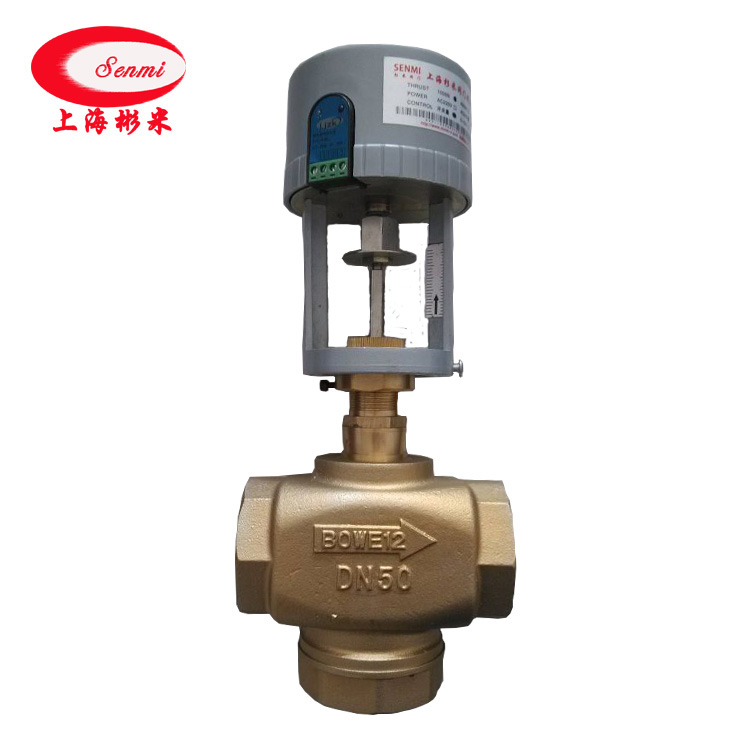

SVG3200电动二(两)通阀|电动三通阀|电动比例调节阀
 |
 |
|
|
内螺纹电动调节阀(螺纹)
|
内螺纹电动三通调节阀
|
|
一、电动二通阀用途
SVG3200系列螺纹电动调节二通阀,三通阀配以驱动控制装置后,能调节蒸汽或者采暖,通风以及空调系统的流量,广泛应用于暖空调系统中。
阀体：黄铜或青铜为铸钢
阀杆：不锈钢1Cr18Ni9
阀杆密封件：丁青橡胶或聚四氟乙烯
二、电动二通阀主要技术参数
公称压力：1.6Mpa
联接方式：BSP平行内螺纹型(BS21)
介质温度：120℃
介 质：水/蒸汽
三、电动二通阀型号及尺寸电动二通阀
|
型号
|
规格DN(mm)
|
流量系数(KV)
|
行程(mm)
|
关闭压差(kpa)
|
主要尺寸(mm)
|
|
L
|
H
|
|
VB-3200
|
DN25
|
10
|
19
|
1400
|
110
|
265
|
|
DN32
|
16
|
22
|
800
|
120
|
270
|
|
DN40
|
25
|
22
|
500
|
130
|
275
|
|
DN50
|
40
|
22
|
400
|
145
|
285
|
四、内螺纹电动调节阀型号及尺寸电动三通阀
|
型号
|
规格DN(mm)
|
流量系数
(KV)
|
行程(mm)
|
关闭压差
(kpa)
|
主要尺寸(mm)
|
|
L
|
H
|
H1
|
|
VB-3300
|
DN25
|
10
|
19
|
1400
|
110
|
265
|
80
|
|
DN32
|
16
|
22
|
800
|
120
|
270
|
85
|
|
DN40
|
25
|
22
|
500
|
130
|
275
|
85
|
|
DN50
|
40
|
22
|
400
|
145
|
285
|
90
|
五、电动两通调节阀控制系统原理图
SENMI阀门专业生产电动两通阀，电动二通阀,比例积分电动二通阀,电动二通调节阀,比例积分电动调节阀,比例积分调节阀,比例积分阀等,欢迎来电洽谈!
|
