一、自力式氮封阀 概述
彬米牌ZYVP自力式氮封阀由控制阀、执行器和指挥器组成，是一种无需外加能源，利用被调介质自身压力为动力源，进行自动调节压力恒定的节能型产品，该阀控制精度高，比一般自力式调压阀高一倍左右，适合在控制精度要求较高的场合。
(B)控制阀后压力
(K)控制阀前压力
 |
|
|

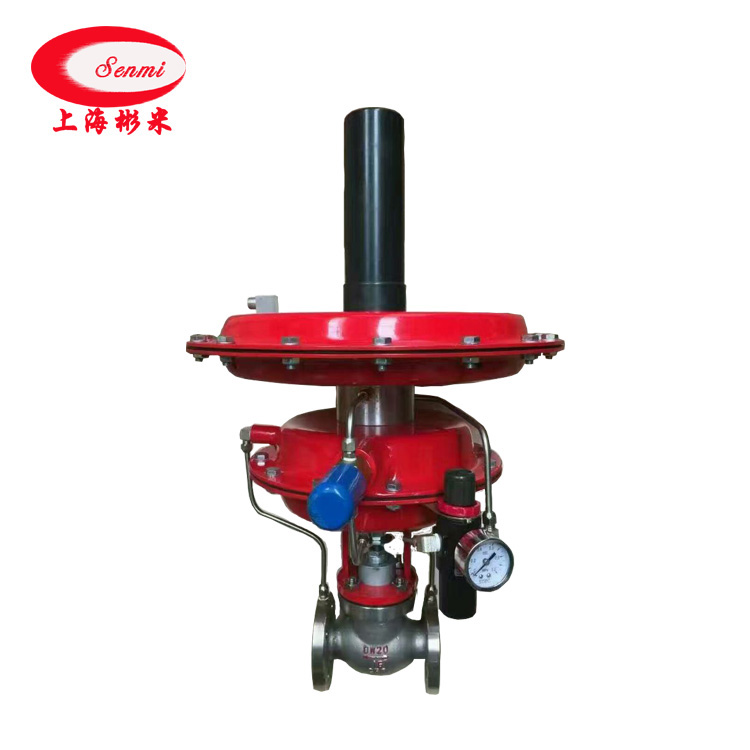

ZYVP自力式氮封阀(防腐型)
|
ZYVP自力式氮封阀(结构图)
|
二、自力式氮封阀 主要零件材料
阀 体：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
阀 芯：1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀 座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
波纹管：1Cr18Ni9Ti
膜 盖：A3、1Cr18Ni9Ti
膜 片：丁脯橡胶、耐油像胶、氟橡胶
三、自力式氮封阀 主要技术参数
|
公称通径DN(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
|
阀座直径(mm)
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
额定流量系数KV
|
3.2
|
5
|
8
|
11
|
20
|
50
|
80
|
100
|
160
|
|
|
压力调节范围KPa
|
0.5～5.5、5～10、9～14、13～19、18～24、23～28
27～33、31～38、36～44、42～51、49～58、56～66
|
|
公称压力PN(MPa)
|
1.0 1.6
|
|
被调介质温度(°C)
|
≤80
|
|
调节精度(%)
|
±10
|
|
允许泄漏量
|
10-4X阀额定容量
|
四、自力式氮封阀 外形尺寸
|
公称通径DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
395
|
|
H
|
680
|
690
|
710
|
720
|
735
|
797
|
837
|
1050
|
|
L
|
185
|
200
|
205
|
222
|
254
|
276
|
298
|
352
|
|
法兰标准
|
GB:1.6、2.5、4.0MPa ANSI:150、JIS:10K
|
注：本表法兰距离以PN16为依据。
四、自力式氮封阀 订货须知
一、①ZZYVP氮封阀产品名称与型号 ②ZZYVP氮封阀口径 ③ZZYVP氮封阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定杉米公司的ZYVP氮封阀型号，请按ZYVP氮封阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的彬米阀门专家为您审核把关。
