一、气动真空蝶阀 概述
高真空气动蝶阀是用压缩空气为动力，通过气动装置改变气路方向，控制执行气缸来驱动蝶阀，接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。
 |
 |
|

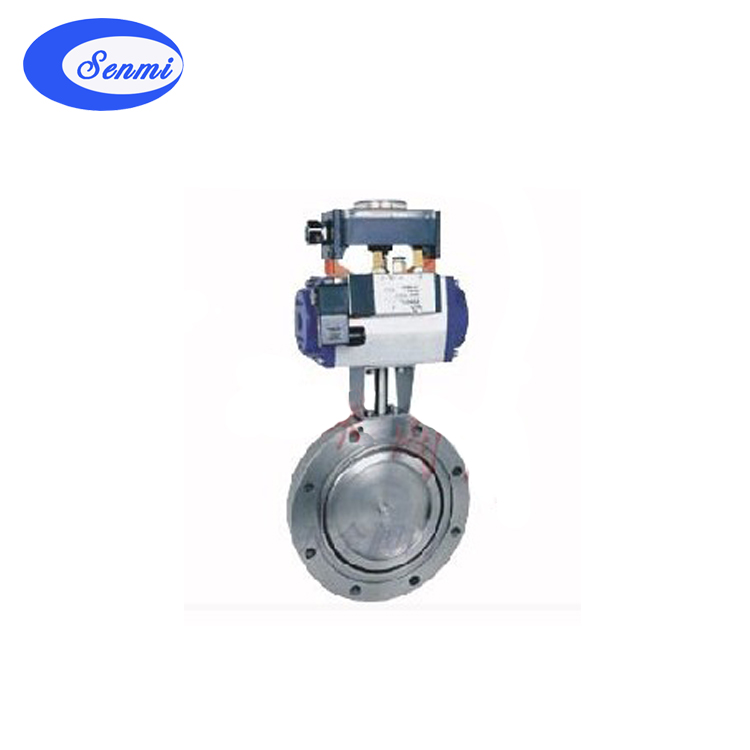

气动真空蝶阀
|
气动真空蝶阀 结构图
|
二、气动真空蝶阀 性能参数
|
适用范围(Pa)
|
105～6.7x10-4
|
|
漏气率(Pa.L/S)
|
6.7X1010-4
|
|
电磁阀电压(V/HZ)
|
220/50
|
|
气源压力(MPa)
|
0.4～0.6
|
|
法兰标准
|
GB6070.3-85
|
|
安装位置
|
任意
|
|
介质温度(℃)
|
丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
|
|
主要件材质
|
阀体、阀板
|
碳钢(镀镍)或不锈钢
|
|
密封件
|
丁腈橡胶或氟橡胶
|
三、气动真空蝶阀 外形连接尺寸
|
公称通径(DN)
|
50
|
63
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
|
连接尺寸
|
A
|
26
|
32
|
35
|
50
|
55
|
60
|
|
ΦD
|
110
|
130
|
145
|
165
|
200
|
225
|
285
|
335
|
425
|
510
|
|
ΦB
|
90
|
110
|
125
|
145
|
175
|
200
|
260
|
310
|
395
|
480
|
|
n-ΦC
|
4-Φ9
|
8-Φ9
|
4-Φ12
|
12-Φ11
|
12-Φ14
|
16-Φ14
|
|
|
|
 |
|
