一、气动卫生型蝶阀 用途及特点
气动卫生型蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
 |
 |
|

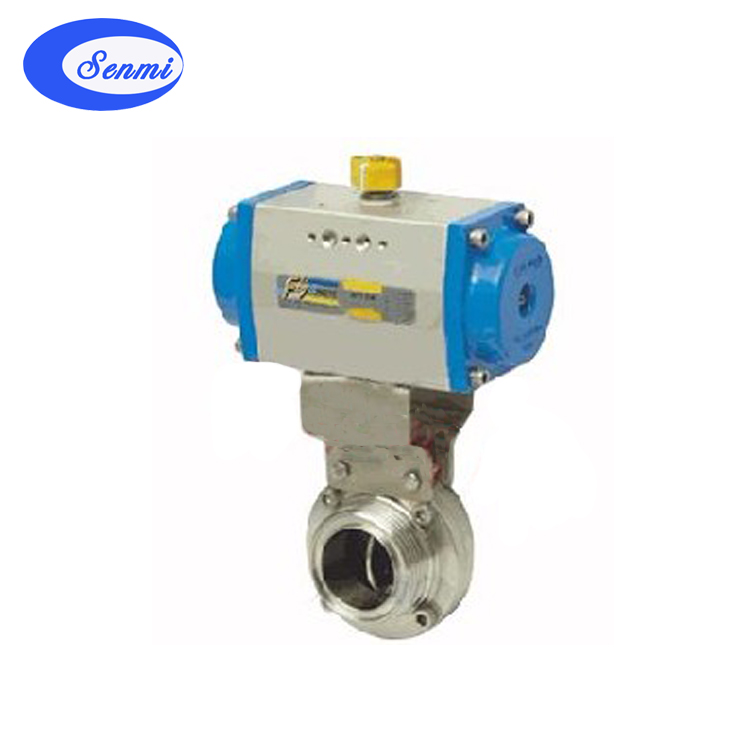

气动卫生型蝶阀
|
气动卫生型蝶阀
|
二、气动卫生型蝶阀 采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
三、气动卫生型蝶阀 执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
四、气动卫生型蝶阀 附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
五、气动卫生型蝶阀 主要技术参数
|
公称通径
|
DN(mm)
|
15～150
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
空气、水、蒸气、油品等。
|
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
|
连接方式
|
快装式、卡箍式、外螺纹、焊接式等
|
六、气动卫生型蝶阀 主要零件材质
|
零件名称
|
材料
|
|
阀体
|
304、316、316L
|
|
蝶板
|
304、316、316L
|
|
密封圈
|
硅橡胶、氟橡胶、聚四氟
|
|
阀杆
|
304、316、316L
|
|
填料
|
硅橡胶、氟橡胶、聚四氟
|
七、气动卫生型蝶阀 蝶阀密封材料选用和适用温度
|
材料品种
|
聚四氟乙烯
|
硅橡胶
|
氟橡胶
|
天然橡胶
|
尼龙
|
|
英语简称
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
|
型号代号
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
|
耐最高温度
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
|
耐最低温度
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
|
适用工作温度
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|
八、气动卫生型蝶阀 外形尺寸
|
规格 (ISO)
|
A
|
B
|
D
|
L
|
H
|
Kg
|
|
20
|
50
|
78
|
19.05
|
130
|
82
|
1.2
|
|
25
|
50
|
78
|
25.4
|
130
|
82
|
1.2
|
|
32
|
50
|
78
|
31.8
|
130
|
82
|
1.05
|
|
38
|
50
|
86
|
38.1
|
130
|
86
|
1.2
|
|
51
|
52
|
102
|
50.8
|
140
|
96
|
1.7
|
|
63
|
56
|
115
|
63.5
|
150
|
103
|
2.1
|
|
76
|
56
|
128
|
76.1
|
150
|
110
|
2.4
|
|
89
|
60
|
139
|
88.9
|
170
|
116
|
2.7
|
|
102
|
64
|
154
|
101.6
|
170
|
122
|
3.05
|
|
108
|
64
|
159
|
108
|
170
|
126
|
3.15
|
|
133
|
80
|
138
|
133
|
190
|
138
|
5.2
|
|
159
|
90
|
215
|
159
|
190
|
153
|
9.2
|
