一、Q941M电动高温球阀 用途
电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球)，球体随阀杆转动，实现阀门的开启或关闭。
球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
 |
 |
|

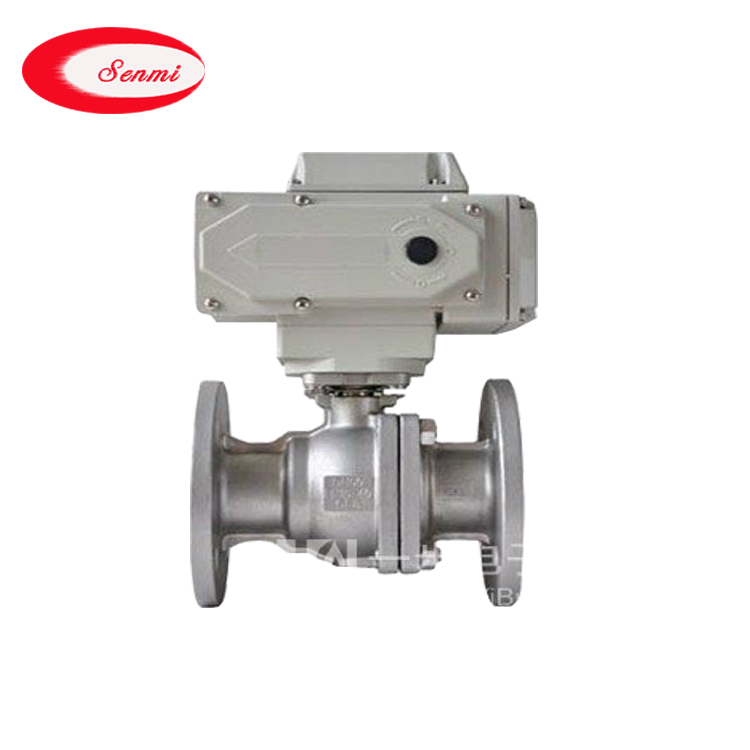

Q941M电动高温球阀
|
Q941M电动高温球阀尺寸图
|
二、Q941M电动高温球阀 技术参数
|
公称通径DN(mm)
|
DN15～DN400
|
|
公称压力
|
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
|
|
适用介质
|
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
|
|
介质温度
|
-40～+180℃ -40～+350℃
|
|
泄漏量
|
0 符合ANSIB16.104 5级标准
|
|
球体转角
|
90°
|
|
阀体材制质
|
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
|
|
阀座材料
|
聚四氟乙烯(常温)、特制PPL(高温)
|
三、Q941M电动高温球阀 主要外型尺寸
|
公称通径DN(mm)
|
尺寸(mm)
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
15
|
108
|
95
|
65
|
45
|
14
|
2
|
4-14
|
|
20
|
117
|
105
|
75
|
55
|
14
|
4-14
|
|
25
|
127
|
115
|
85
|
65
|
14
|
4-14
|
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
|
40
|
165
|
145
|
110
|
85
|
16
|
3
|
4-18
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
|
125
|
256
|
245
|
210
|
185
|
22
|
8-18
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
|
250
|
533
|
405
|
335
|
320
|
30
|
12-25
|
订货须知 1.产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
