一、电动轨道球阀 产品概述
电动轨道球阀是新型实用产品，具有旋转球芯90度摆切断的一种高科技型球阀。国内目前所用Q型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关，经常导致密封面损坏，阀门泄漏和卡死现象，轨道球阀就是针对上述常见缺陷进行更新设计使球芯旋转90度再开关的新型球阀，该球阀能使密封面无摩擦结合，达到无泄漏的安全目的，并大大提高了阀门的使用寿命。
 |
 |
|

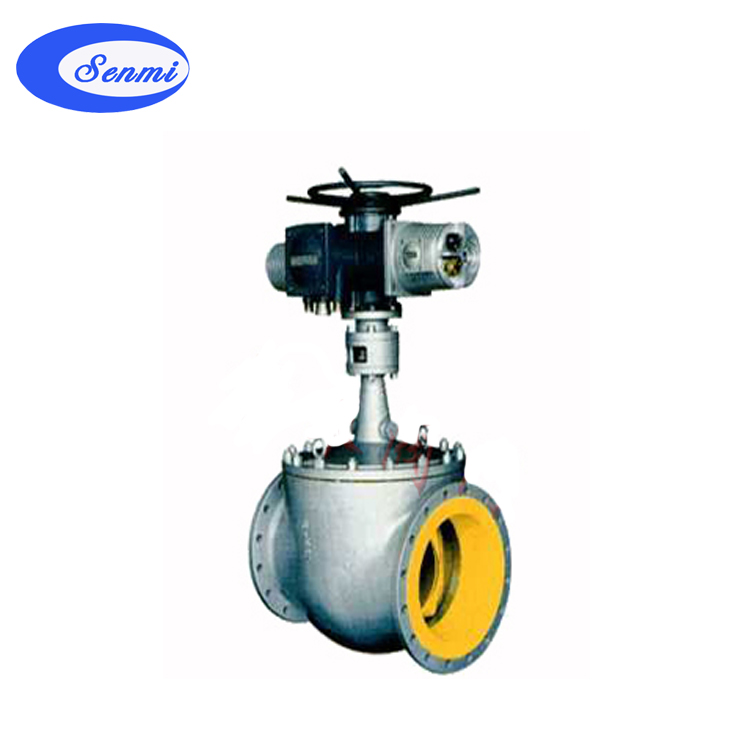

电动轨道球阀
|
电动轨道球阀 阀体结构图
|
二、电动轨道球阀 结构特点
传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球轮着启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。
三、电动轨道球阀 主要零件材料
|
零件名称
|
材料
|
|
阀体
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
阀盖
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
阀杆
|
2Cr13
|
38CrMoA1
|
1Cr18Ni9Ti
|
1Cr18NiMo2aTi
|
|
球体
|
WCB+HCr
|
1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
阀座
|
PTFE/13Cr/CrNi SS+STELLITE
|
|
螺柱
|
B7/35CrMoA
|
1Cr17Ni2
|
|
螺母
|
2H/45
|
2Cr13
|
|
填料
|
PTFE/增强柔性石墨
|
四、电动轨道球阀 主要技术参数
|
公称通径DN(mm)
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
|
公称压力 MPa
|
1.6、 2.5、 4.0、 6.4
|
|
转角范围 (゜)
|
90
|
|
固有流量特性
|
快 开
|
|
介质温度(℃)
|
-60～450
|
|
泄 漏 量
|
Ⅴ 级
|
执行器技术参数
|
输出转速：18-192转/分
|
输出转矩：34-3000牛顿 米
|
|
额定转矩误差：±10%
|
死区：0.1%-9.9%
|
|
可调输出额定负载下启动频率：60次/小时
|
输入信号：4-20mA/100Ω，2-100 mA/100Ω，DC24V开关量。
|
|
供电电源：380±10%VAC，50Hz
|
相对湿度：≤95%
|
|
环境温度：-30℃＋70℃
|
防护等级：IP68 输入输出通道均采用光电隔离
|
五、电动轨道球阀 订货须知
㈠电动轨道球阀产品名称与型号㈡电动轨道球阀公称压力㈢电动轨道球阀公称通径㈣电动轨道球阀连接法兰标准㈤电动轨道球阀阀体材质㈥电动轨道球阀额定流量系数㈦电动轨道球阀工作介质㈧电动轨道球阀介质温度㈨电动轨道球阀是否带附件以便为您正确选型.
