一、电动衬氟球阀产品概述
彬米公司生产的Q941F46电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。耐腐蚀电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
 |
 |
|

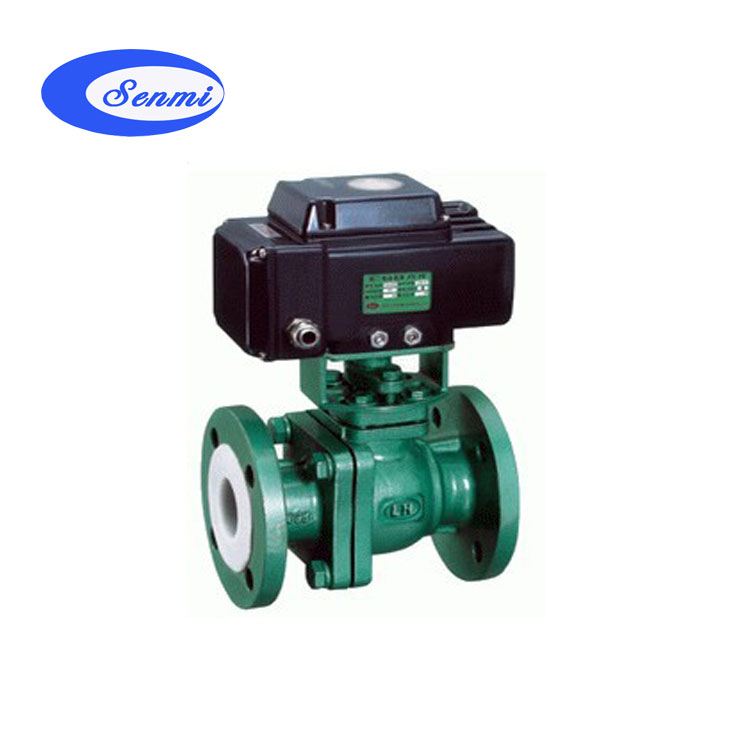

电动衬氟球阀
|
电动衬氟球阀结构图
|
二、电动衬氟球阀主要技术参数
|
公称通径(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
公称压力(MPa)
|
PN1.0、1.6MPa
|
|
泄漏量
|
软密封：零泄漏
|
|
阀体形式
|
两段式阀体(浮动球体)
|
两段式阀体(固定球体)
|
|
阀芯形式
|
“O”型球形阀芯
|
|
密封填料
|
聚四氟乙烯(PTFE)
|
|
连接形式
|
法兰
|
|
可调范围
|
DN15-65
|
DN80-300
|
|
250:1
|
350:1
|
|
基本误差
|
±1%
|
|
死区
|
≤1%
|
|
回差
|
≤1%
|
|
适用温度
|
密封面
|
|
PTFE≤180℃
|
|
配置执行机构
|
可配PSQ、HQ、361RS、HR等系列角行程电动执行机构
|
|
控制方式
|
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
|
三、电动衬氟球阀执行器技术参数
|
电源电压
|
AC220/380V，50/60Hz
|
|
输出力矩
|
HR：50N·M～2000N·M；HQ：50N·M～3000N·M
|
|
动作范围
|
0～90° 0～360°
|
|
动作时间
|
15秒/30秒/60秒
|
|
保护装置
|
过热保护
|
|
环境温度
|
-30°～60°
|
|
手动操作
|
同附件带手柄、手轮
|
|
限位
|
电气、机械二重限位
|
|
防护等级
|
相当于IP-65
|
|
防爆等级
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置测量
|
可选装开关或电位计
|
|
驱动电机
|
8W/E
|
|
进线接口
|
PE1/2〞进线线锁
|
四、电动衬氟球阀主要设计标准
|
设计与制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法兰尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
结构长度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
检验与试验
|
JB/T 9092、API 598、GB/T13927
|
五、电动衬氟球阀主要零件材料
|
零件名称
|
材料
|
|
阀体、阀盖
|
WCB+F46
|
304(CF8)+F46
|
316(CF8M)+F46
|
316L(CF3M)+F46
|
|
球体
|
2Cr13+氮化处理+46
|
304+46
|
316+46
|
316L+46
|
|
阀杆
|
2Cr13+46
|
304+46
|
316+46
|
316L+46
|
|
阀座密封圈
|
PTFE、碳素纤维＋PTFE
|
|
密封填料
|
V型聚四氟乙烯填料
|
六、主要外形连接尺寸
|
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
630
|
750
|
|
H
|
275
|
280
|
287
|
312
|
312
|
325
|
335
|
365
|
400
|
420
|
440
|
470
|
545
|
580
|
|
H1
|
固定阀体
|
/
|
/
|
/
|
/
|
/
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
|
W
|
157
|
157
|
157
|
157
|
208
|
208
|
256
|
256
|
256
|
256
|
256
|
256
|
380
|
380
|
|
PN1.6MPa法兰连接尺寸
|
|
D
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
|
n-φd
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
|
PN2.5MPa法兰连接尺寸
|
|
D
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
235
|
270
|
300
|
360
|
425
|
485
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
274
|
330
|
389
|
|
n-φd
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-22
|
8-26
|
8-26
|
12-26
|
12-30
|
16-30
|
七、电动衬氟球阀产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！ |
|
|
 |
|
