一、固定式电动球阀产品概述
彬米公司生产的Q947固定式电动球阀采用固定式球阀与高精度电动执行器组装而成。主要适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。固定式电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
 |
 |
|

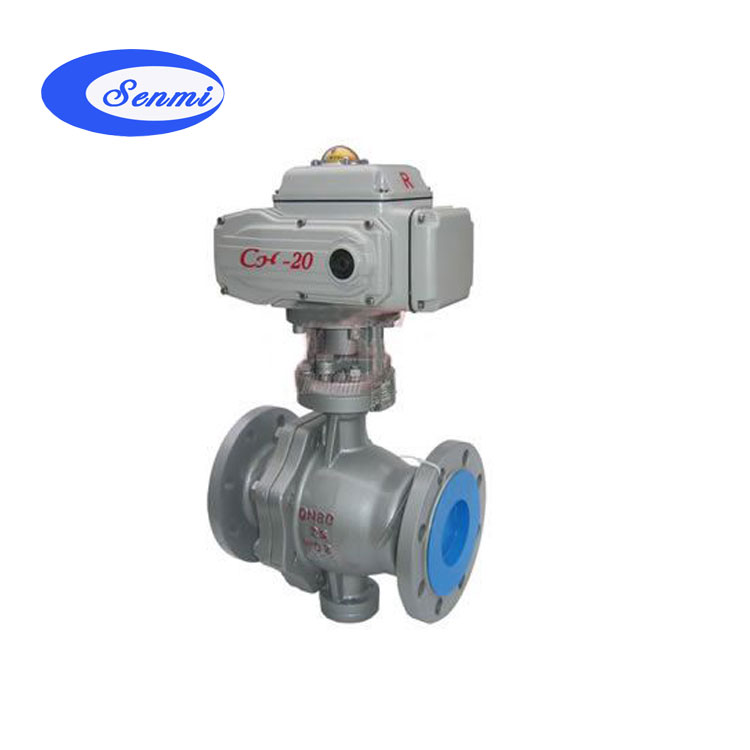

Q947固定式电动球阀
|
Q947固定式电动球阀
|
二、固定式电动球阀产品特点
（1）固定式电动球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
（2）固定式电动球阀采用全通径或缩径设计，流通阻力小。
（3）固定式电动球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
（4）每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
（5）具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
（6）耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
三、固定式电动球阀主要技术参数
|
公称通径DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
|
公称压力(MPa)
|
PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB
|
|
阀体形式
|
两段式铸造阀体
|
|
阀芯形式
|
"O"型球形阀芯
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
|
连接形式
|
法兰式
|
|
流量特性
|
近似快开型
|
|
泄漏量
|
按GB/T4213-92，小于额定KV0.01% (软密封：零泄露)
|
|
可调范围
|
250:1
|
250:1
|
|
基本误差
|
±1%
|
|
死区
|
≤1%
|
|
回差
|
±1%
|
|
适用温度
|
PTFE≤180℃；PPL≤280℃；金属密封≥300℃
|
|
配置执行机构
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
|
|
控制方式
|
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
|
四、固定式电动球阀执行器技术参数
|
电源电压
|
AC220/380V，50/60Hz
|
|
输出力矩
|
50N·M～2000N·M
|
|
动作范围
|
0～90° 0～360°
|
|
动作时间
|
15秒/30秒/60秒
|
|
保护装置
|
过热保护
|
|
环境温度
|
-30°～60°
|
|
手动操作
|
同附带手柄操作
|
|
限位
|
电气、机械二重限位
|
|
防护等级
|
相当于IP-65
|
|
防爆等级
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置测量
|
可选装开关或电位计
|
|
驱动电机
|
8W/E
|
|
进线接口
|
PE1/2〞进线线锁
|
五、固定式电动球阀主要设计标准
|
设计与制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法兰尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
结构长度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
检验与试验
|
JB/T 9092、API 598、GB/T13927
|
六、固定式电动球阀主要零件材料
|
零件名称
|
零件材料
|
|
阀体阀盖
|
WCB
|
CF8(304)
|
CF8M(316)
|
|
球体、阀杆
|
2Cr13
|
0Cr19Ni9
|
OCr17Ni12Mo2
|
|
密封圈、填料
|
增强聚四氟乙烯、对位聚苯
|
|
适用介质
|
水、蒸汽、油品等
|
硝酸等腐蚀性介质
|
醋酸等腐蚀介质
|
|
适用温度
|
-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯)
|
七、固定式电动球阀外形图
 |
 |
|
固定式电动球阀
|
固定式电动球阀
|
八、固定式电动球阀安装连接尺寸
|
公称通径DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
|
L
|
216
|
241
|
283
|
305
|
356
|
394
|
457
|
533
|
610
|
686
|
762
|
914
|
1067
|
1245
|
|
H
|
配HQ
|
325
|
335
|
365
|
400
|
420
|
440
|
470
|
545
|
580
|
/
|
/
|
/
|
/
|
/
|
|
配HR
|
415
|
425
|
445
|
490
|
510
|
530
|
560
|
635
|
670
|
/
|
/
|
/
|
/
|
/
|
|
H1
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
430
|
470
|
580
|
700
|
800
|
|
W
|
配HQ
|
276
|
276
|
360
|
360
|
360
|
380
|
380
|
390
|
390
|
/
|
/
|
/
|
/
|
/
|
|
配HR
|
197
|
197
|
256
|
256
|
256
|
328
|
328
|
328
|
328
|
/
|
/
|
/
|
/
|
/
|
|
PN1.6MPa法兰尺寸
|
|
D
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
520
|
580
|
715
|
840
|
910
|
|
D1
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
585
|
770
|
840
|
|
D2
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
429
|
480
|
609
|
720
|
794
|
|
n-φd
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
16-26
|
16-30
|
20-33
|
20-36
|
24-36
|
|
PN2.5MPa法兰尺寸
|
|
D
|
165
|
185
|
200
|
235
|
270
|
300
|
360
|
425
|
485
|
555
|
620
|
730
|
845
|
960
|
|
D1
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
490
|
550
|
660
|
770
|
875
|
|
D2
|
99
|
118
|
132
|
156
|
184
|
211
|
274
|
330
|
389
|
448
|
503
|
609
|
720
|
820
|
|
n-φd
|
4-18
|
8-18
|
8-18
|
8-22
|
8-26
|
8-26
|
12-26
|
12-30
|
16-30
|
16-33
|
16-36
|
20-36
|
20-39
|
24-42
|
七、固定式电动球阀产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！ |
|
|
 |
|
