一、电动塑料球阀产品概述
彬米公司研发生产的电动塑料球阀是由电动执行器配以塑料球阀支撑，整体具有重量轻、耐腐蚀性强，被广泛应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。电动执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。并且电动塑料球阀得品质得到广大用户的认可。upvc电动球阀其主要特点如下：
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）耐腐蚀性强，应用范围广。
（4）材质卫生无毒。
（5）耐磨损、容易拆卸，维护简单易行。
 |
 |
|

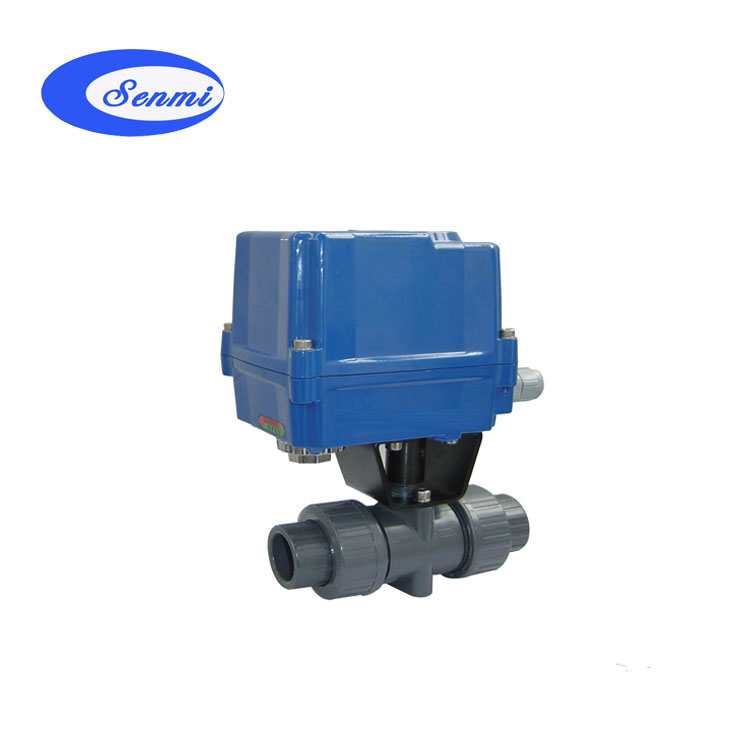

SQ911S电动塑料球阀
|
SQ911S电动塑料球阀
|
二、电动塑料球阀主要技术参数
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公称压力(MPa)
|
PN1.0-1.6MPa
|
|
连接方式
|
法兰、螺纹、由令
|
|
阀体结构
|
一体、三通L、三通T
|
|
阀体材质
|
UPVC、CPVC、PP
|
|
阀芯材质
|
UPVC、CPVC、PP
|
|
密封材质
|
PTFE
|
|
适用温度
|
0～+60℃
|
|
适用介质
|
PVC兼容的食品工业化学溶剂
|
|
配置执行机构
|
可配HQ、HR等系列角行程电动执行机构
|
|
控制方式
|
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
|
三、电动塑料球阀执行器技术参数
|
电源电压
|
AC220/380V，50/60Hz
|
|
输出力矩
|
50N·M～2000N·M
|
|
动作范围
|
0～90° 0～360°
|
|
动作时间
|
15秒/30秒/60秒
|
|
保护装置
|
过热保护
|
|
环境温度
|
-30°～60°
|
|
手动操作
|
同附带手柄操作
|
|
限位
|
电气、机械二重限位
|
|
防护等级
|
相当于IP-65
|
|
防爆等级
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置测量
|
可选装开关或电位计
|
|
驱动电机
|
8W/E
|
|
进线接口
|
PE1/2〞进线线锁
|

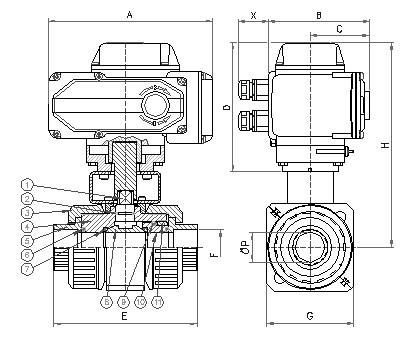

四、电动塑料球阀外形图
 |
 |
|
电动塑料球阀
|
电动塑料球阀
|
五、电动塑料球阀安装连接尺寸
|
公称通径DN(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
内螺纹尺寸G"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
1"1/2
|
2"
|
2"1/2
|
|
A
|
207.5
|
207.5
|
207.5
|
207.5
|
207.5
|
207.5
|
207.5
|
207.5
|
|
L
|
103
|
112
|
122
|
130
|
152
|
157
|
187
|
236
|
|
H
|
225.5
|
225.5
|
230.5
|
239
|
246
|
250
|
271.5
|
322.5
|
|
重量(Kg)
|
5.6
|
5.7
|
5.8
|
6
|
6.3
|
6.5
|
7.3
|
7.8
|
六、电动塑料球阀产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！ |
