SVB3000系列螺纹调节二通阀,三通阀配以驱动控制装置后,能调节蒸汽或者采暖,通风以及空调系统的流量,广泛应用于暖空调系统中.
1.比例三通调节阀产品特点
★执行器选用铸铝支架及塑料外壳，体积小、重量轻
★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能
★适合多种控制信号：增量(浮点)、电压(0～10V)、电流(4～20mA)
★具有0～10V或4～20mA反馈信号(选配)
★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命
★功耗低、输出力大、噪音小
★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求
★阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准
★阀体结构形式有两通阀(单座)、两通平衡阀(平衡式)、三通合流和三通分流阀
2.比例三通调节阀产品功能
◆本系统适用于空调系统的新风机组冬/夏季温度控制。
◆由温度传感器TE-1，比例积分温度控制器TC-1和电动两通调节阀TV－1组成送风温度控制系统，安装在送风管道的TE－1把检测到的温度信号传送至TC－1，由TC－1将TE－1的检测值与设定值不断比较，同时不断地输出信号，控制TV
◆TV-1的开度连续可调。最终使TE－1测量的环境温度保持在设定温度范围内。
◆当盘管后的温度低于某限值时，低温保护开关TS-1切断送电机的电源，从而使 新风风阀关闭，防止盘管内的水结冰，涨裂盘管.
3. 比例三通调节阀技术参数公称压力:1.6Mpa
联接方式:BSP平行内螺纹型(BS21)
介质温度:120℃
介 质:水/蒸汽
4.材质
阀体:黄铜或青铜为铸钢
阀杆:不锈钢1Cr18Ni9
阀杆密封件:丁青橡胶或聚四氟乙烯

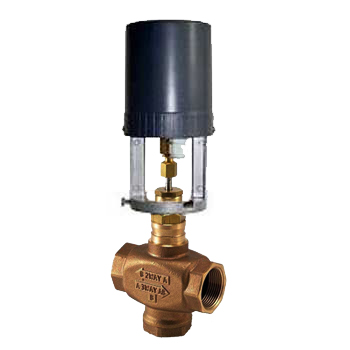

比例三通调节阀
|
型号
|
规格DN(mm)
|
流量系数(KV)
|
行程(mm)
|
关闭压差(kpa)
|
主要尺寸(mm)
|
|
L
|
H
|
|
VB-3200
|
DN25
|
10
|
19
|
1400
|
110
|
265
|
|
DN32
|
16
|
22
|
800
|
120
|
270
|
|
DN40
|
25
|
22
|
500
|
130
|
275
|
|
DN50
|
40
|
22
|
400
|
145
|
285
|
比例三通调节阀
|
型号
|
规格DN(mm)
|
流量系数
(KV)
|
行程(mm)
|
关闭压差
(kpa)
|
主要尺寸(mm)
|
|
L
|
H
|
H1
|
|
VB-3300
|
DN25
|
10
|
19
|
1400
|
110
|
265
|
80
|
|
DN32
|
16
|
22
|
800
|
120
|
270
|
85
|
|
DN40
|
25
|
22
|
500
|
130
|
275
|
85
|
|
DN50
|
40
|
22
|
400
|
145
|
285
|
90
|
