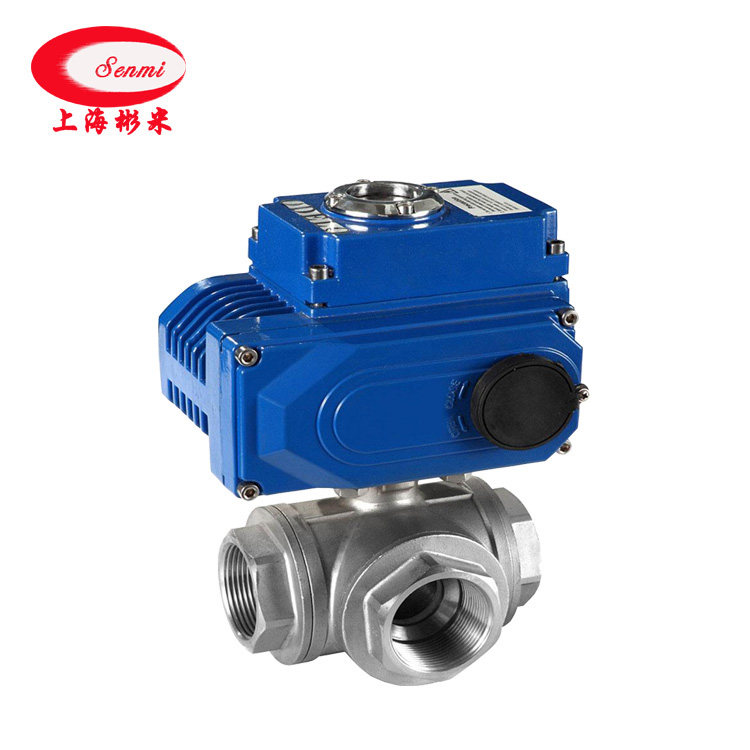

内螺纹电动三通阀|电动三通球阀|不锈钢电动三通阀
放大图片
产品名称: 内螺纹电动三通阀|电动三通球阀|不锈钢电动三通阀
产品型号: Q915F
产品特点: SENMI专业生产电动三通阀,电动三通球阀,不锈钢电动三通阀,T型电动球阀,L型电动球阀,电动换向阀,所产电动三通阀,电动三通球阀,不锈钢电动三通阀,T型电动球阀,L型电动球阀,电动换向阀质量上乘,价格优,欢迎来电咨询!
内螺纹电动三通阀|电动三通球阀|不锈钢电动三通阀详细资料:

Q914F电动内螺纹三通球阀、Q915F电动三通球阀产品应用
SENMI电动三通球阀L型(Q914F)、T型(Q915F)适用于液休、气体、蒸汽等介质的配比调节与控制。是综合国内外先进技术而开发的新型三通切换型调节球阀。
Q914FQ915F的说明
1.电动螺纹三通球阀有两座和四座密封结构,三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。
2

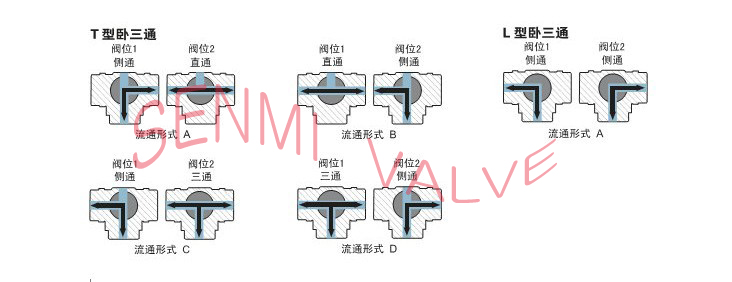

.两阀座密封电动三通球阀它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭(如流向下图A)
3
.四阀座密封电动三通球阀它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流(如流向下图B)
4
T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。

电动内螺纹三通球阀的材料材质

公称通径mm

DN15-DN300

材料代号

C(WCB)

P(304)

R(316)

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球体

2Cr13(304)

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀座密封

增强聚四氟乙烯 、对位聚苯

填料

聚四氟乙烯 、柔性石墨

适用工况

适用介质

蒸汽、水、油品

硝酸碱类腐蚀性介质

醋酸类腐蚀性介质

适用温度

聚四氟乙烯≤180,对位聚苯≤300

Q914FQ915F电动球阀的技术参数

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

流量系系数KV

17

33

62

95

146

232

350

439

810

1205

1912



公称压力PN(MPa)

1.62.54.06.4

球芯转角

0~90°

球芯型式

L型或T

流量特性

快开式或比例调节式

连接形式

法兰式、管螺纹式(G”)

电动执行机构

型号

HL系列、3810R系列、PSQ系列、HQQB

电源电压

AC220VAC380VDC24V

作用形式

开关型/调节型(隔爆型)

调节型

信号范围

010mA410mA 1-5VDC

开关型

电信号

AC220VAC380VDC24V;反馈信号:有源触点信号或无源触信号

气动执行机构

型号

DAGT系列;AW系列

气源压力

0.30.7MPa(净化压缩空气)

配用附件

-气阀门、空气过滤减压器、电磁阀、阀位回讯器、手动操作机构

调节型

输入信号

电信号:DC 010mA410mA;气信号:0.140.55MPa

二位切换型

回信电压

AC220V/DC24V/DC110V

L型电动三通球阀(Q914F)和T型电动三通球阀(Q915F的连接尺寸: 内螺纹连接电动L型三通球阀的连接尺寸

SIZE

d

L

H

D1

B

W1

W2

h

1/2″

12.7

64

53

97

32.0

22.4

35.0

10-24UNC

3/4″

16.0

76

63

126

38.0

22.4

35.0

10-24UNC

1″

20.0

87

66

126

43.5

22.4

35.0

10-24UNC

11/4″

25.0

96

81

145

48.0

22.4

35.0

10-24UNC

11/2″

32.0

114

83

145

57.0

25.4

38.1

1/4-20UNC

2″

38.1

142

96

204

71.0

25.4

38.1

1/4-20UNC

内螺纹连接电动T型三通球阀的连接尺寸

SIZE

d

L

H

D1

B

F

G

W1

W2

h

1/2″

12.7

75

59

126

71.0

235

37.5

22.4

35.0

10-24UNC

3/4″

16

85

64

126

81.5

390

42.5

22.4

35.0

10-24UNC

1″

20

100

80

145

102.0

505

51.5

22.4

35.0

10-24UNC

11/4″

25

115

90

145

108.5

510

57.5

25.4

38.0

10-24UNC

11/2″

32

125

96

204

121.0

580

63.0

25.4

38.1

1/4-20UNC

2″

38.1

148

106

204

138.5

655

73.0

25.4

38.1

1/4-20UNC
