低温电动调节阀|电动低温调节阀
放大图片

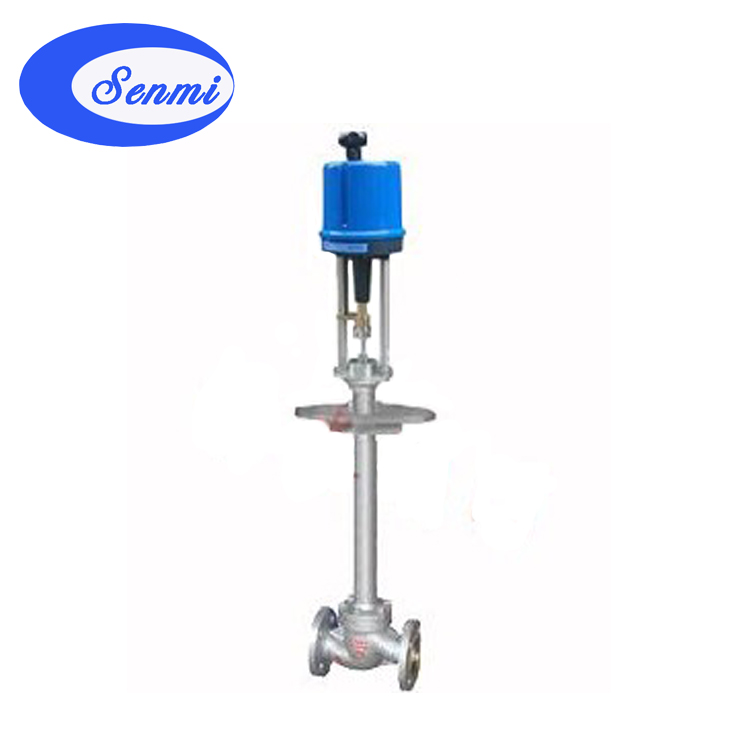

产品名称: 低温电动调节阀|电动低温调节阀
产品型号:
产品特点: 电动低温调节阀,是由3810系列(PSL系列)电动执行器与低温型调节阀阀体组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
低温电动调节阀|电动低温调节阀详细资料:

低温电动调节阀|电动低温调节阀


1 电动低温调节阀 产品概述
电动低温调节阀,是由3810系列(PSL系列)电动执行器与低温型调节阀阀体组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动低温调节阀适合于低于0~-250℃状态下工作,由电动执行机构和带长颈接管的阀体组成,长颈接管的作用是使阀杆密封出接近常温下工作,并减少外界热能传入。为减少传递,长颈采用薄壁结构。

电动低温调节阀
电动低温调节阀


2 电动低温调节阀 主要技术参数
阀体

阀体形式
直通铸造球型阀
公称通径
DN25~300mm
公称压力
PN1.6、2.5、4.0、6.4
法兰标准
GB/T9113、 JB/T79
连接形式
法兰(FF RF RTJ)、焊接(SW BW)
阀盖形式
低温型-10~-196℃、超低温型-196~-250℃
压盖型式
螺栓压紧式
密封填料
金属石墨缠绕垫片、柔性石墨、碳纤维填料

阀内件

阀芯形式
单座、笼式、套筒型阀芯
流量特性
线性、等百分比

执行机构

执行器型号
3810L系列、PSL系列
主要技术参数
电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

3 电动低温调节阀 内部结构图

单座柱塞型阀芯
笼式阀芯(导向型)
套筒式(压力平衡式)阀芯

4 电动低温调节阀 主要零件材料

1
阀体
WCB
CF8
CF8M
CF3M
2
阀座、套筒
304
304
316
316L
3
阀芯
304
304
316
316L
4
导向套、并帽
304
304
316
316L
5
阀盖
WCB
CF8
CF8M
CF3M
6
阀杆
304
304
316
316L
7
隔热板
304
304
316
316L
8
填料
金属石墨缠绕垫片/柔性石墨
9
弹簧
65Mn
304
316
316L
10
螺母
304
304
316
316L

5 电动低温调节阀 主要性能指标

项目
指标值
基本误差%
配3810L±2.5; 配PSL±1.0
回差%
配381L ±2.0; 配PSL±1.0
死区%
1.0
始终点偏差%
电开
始点±2.5
终点±2.5
始点±2.5
终点±2.5
电关
始点
±2.5
终点
±2.5
额定行程偏差%
≤2.5
泄露量L/h
0.01%×阀额定容量
可调范围R
30:1

6 电动低温调节阀 额定流量系数Kv、允许压差

公称通径 DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径 dN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数KV
单座
11
17.6
27.5
44
69
110
176
275
440
630
1000
1600
笼式
9
15
23
35
59
95
148
236
355
568
885
1260
套筒
10
16
25
40
63
100
155
250
370
580
900
1300
额定行程(mm)
16
25
40
60
100
允许压差(MPa)
单座
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.28
笼式
5.8
5.0
4.9
4.3
3.0
3.7
3.5
3.1
2.8
2,8
2.4
2.0
套筒
6.4
5.2
5.2
4.6
4.6
3.7
3.7
3.5
3.1
3.1
2.6
2.2

7 电动低温调节阀 主要外形及连接尺寸


公称通径 DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
L
PN16/25
184
200
222
254
276
298
352
410
451
550
640
880
PN40
197
200
235
267
292
317
368
425
473
640
760
910
PN64
200
210
251
286
311
337
394
440
508
670
810
950
H
PN16/25
57.5
75
75
85.5
92.5
100
110
142.5
158
170
195
230
PN40
57.5
75
75
82.5
92.5
100
117.5
150
167.5
187.5
205
245
PN64
40
85
85
90
102.5
107.5
125
172.5
195
207.5
230
260
H1
根据实际工况温度而定
H2
PSL
465
465
465
465
560
560
560
560
560
788
788
788
3810
373
495
495
495
700
700
700
725
725
725
725
725
D
177
177
177
177
182
182
182
182
182
218
218
218
R
225
225
225
225
257
257
257
310
310
310
310
310

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
