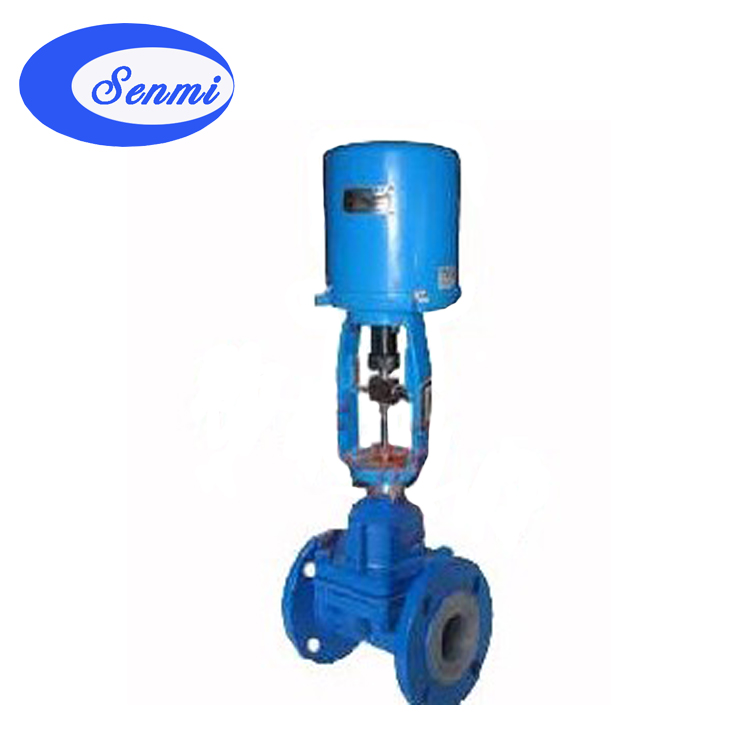

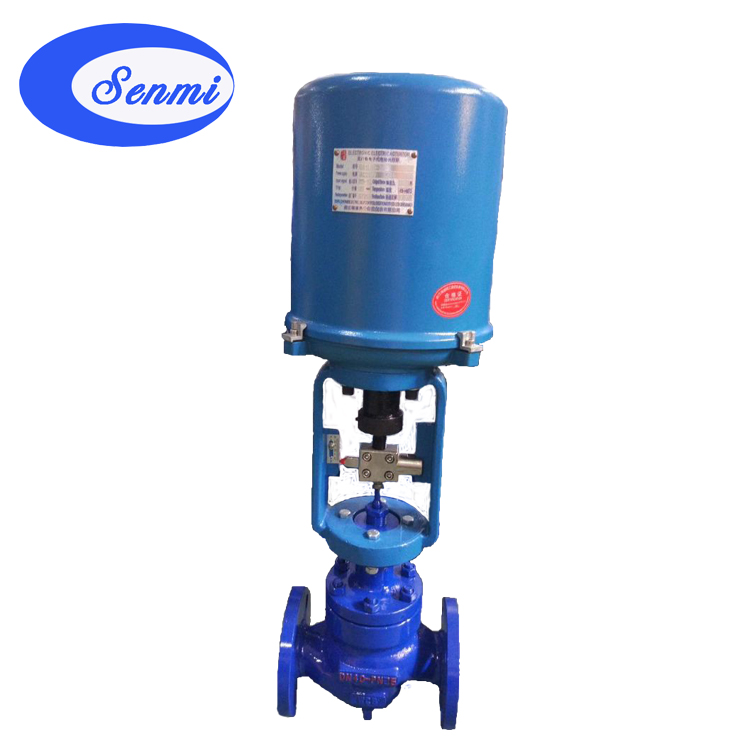

ZRSG电动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。由隔膜阀配用PSL系列电动执行机构或气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。
ZRSG电动隔膜调节阀|耐腐蚀电动调节阀
 |
 |
|
电动隔膜调节阀
|
381导热油电动调节阀
|
二、电动隔膜调节阀 产品特点
采用轻型执行机构，高度及重量均可减小30%。
阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
四、电动隔膜调节阀 主要零配件材料
阀体：HT200、ZG230～450或下述材质衬里
隔膜：丁荃胶、天然胶、聚四氟乙烯波纹
薄膜：丁青橡胶夹增强涤纶织物
弹簧：60S12Mn 阀体衬里材质及适用范围
|
阀体衬里
|
使用温度(℃)
|
适用介质
|
|
无衬里
|
-10～+175
|
适用于非腐蚀性介质
|
|
软橡胶
|
-10～+85
|
有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等
|
|
硬橡胶
|
-10～+85
|
适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
|
|
氯丁胶
|
-10～+105
|
适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
|
|
丁荃胶
|
-10～+120
|
防腐性能和耐磨性能良好，对大部分suan性灰浆的耐蚀性最好
|
|
搪瓷
|
-10～+175
|
适用于温氧化、卤素、醇类、酯类等化合物
|
|
氟46
|
-10～+190
|
适用于硫、suan盐、氢氧化钠等强腐蚀介质
|
五、电动隔膜调节阀 隔膜材质及适用范围
|
隔膜材质
|
使用温度(℃)
|
适用介质
|
|
丁荃胶(B级)
|
-40～+100
|
大部分如：硫suan、氢氟酸、磷suan等适用，耐蚀性好，同时而各种碱和盐类
|
|
天然胶(Q级)
|
-50～+100
|
主要用于净化水、无机盐和烯的矿物酸介质
|
|
聚四氟乙烯
|
-10～+150
|
极优的化学稳定性、耐强suan、浓碱、强氧化剂的腐蚀
|
六、电动隔膜调节阀 主要技术参数
|
公称通径mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
允许压差(MPa)
|
1.0
|
0.89
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
0.6
|
0.38
|
0.15
|
|
额定流量系数Kv
|
8
|
12
|
16
|
38
|
60
|
68
|
90
|
150
|
300
|
500
|
600
|
1200
|
|
公称压力(MPa)s
|
1.0
|
|
行程(mm)
|
10
|
16
|
25
|
40
|
60
|
|
流量特性
|
近似快开(调节式)
|
|
法兰尺寸
|
铸铁法兰按JB78-59，铸钢法兰按JB79-59
|
|
配用电动执行机构型号
|
PSL
|
PSL-201
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
|
361L
|
361LSA-08
361LXA-08
|
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSC-65
|
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-50
|
|
|
|
|
七、电动隔膜调节阀 执行机构主要技术参数
|
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮
|
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
|
|
202
|
361LSA-20
361LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
361LSB-30
361LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
361LSB-50
361LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
八、电动隔膜调节阀 主要性能指标
|
项目
|
指标值
|
|
基本误差％
|
≤±3.5
|
|
回差％
|
≤2.5
|
|
死区％
|
≤3.0
|
|
始终点偏差％
|
±2.5
|
|
额定行程偏差％
|
±2.5
|
|
纯滞后
|
≤IS
|
|
允许泄量L/H
|
橡胶隔膜片“0”，聚四乙烯隔膜为0.5％×阀额定容量(许用压差下的水)
|
|
绝缘电阻
|
不小于20M
|
|
阻尼特性
|
不大于3周半
|
九、电动隔膜调节阀 外形安装尺寸
|
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
|
L(mm)
|
181
|
184
|
222
|
254
|
276
|
298
|
352
|
451
|
600
|
720
|
|
H(mm)
|
67
|
72
|
87
|
92
|
105
|
110
|
127
|
174
|
209
|
300
|
|
D(mm)
|
280
|
325
|
410
|
/
|
/
|
/
|
|
配PSL
|
H2(mm)
|
738
|
750
|
765
|
767
|
845
|
857
|
875
|
1025
|
1045
|
1252
|
|
D1(mm)
|
176
|
225
|
|
重量(KG)
|
15
|
17
|
24
|
29
|
49
|
61
|
82
|
150
|
211
|
370
|
|
配381L
|
H2(mm)
|
501
|
513
|
650
|
652
|
770
|
782
|
800
|
1080
|
1125
|
1345
|
|
D1(mm)
|
225
|
310
|
|
重量(KG)
|
23
|
24
|
39
|
44
|
64
|
76
|
97
|
203
|
264
|
418
|
