ZRSX电动小流量调节阀概述：
ZRSX系列电动小流量调节阀体积小、重量轻、性能高、用于微小流量的精确控制。例如在精密化工，科研机构中使用其来对流量及压力等进行精密的微控。阀体的设计压力可达32MPa。
采用顶导向结构，阀体结构紧凑、体积小、重量轻、美观精致；阀体流路严格安等截面 低流阻设计，压降损失小；阀芯采用加强型阀杆单导向结构式，因而工作稳定性极佳，特别能承受高速流体对阀芯的冲击；Kv值较小，多用于精确控制微小流量的场合，如精细化工、食品添加剂、医药、电子等行业。

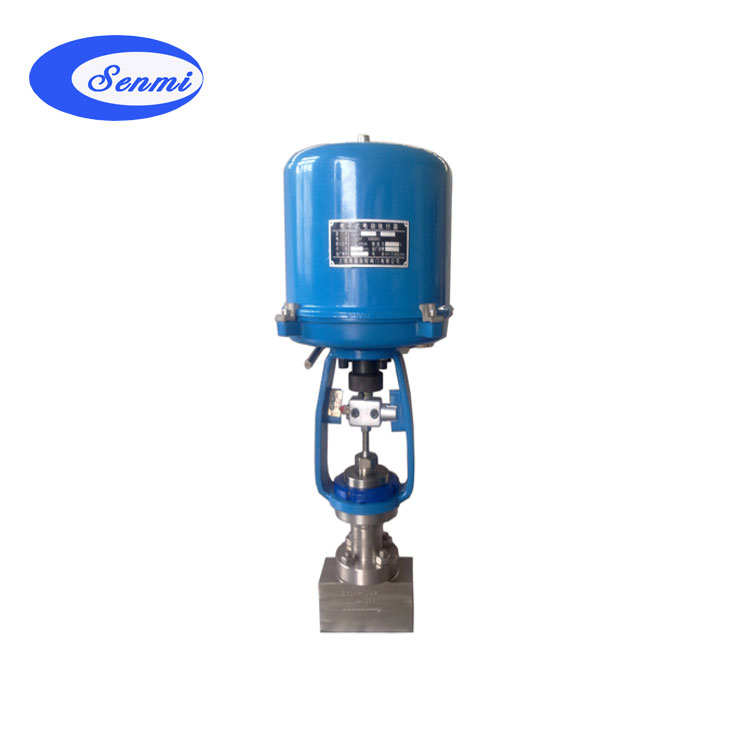

蒸汽电动调节阀实物图
电动小流量调节阀规格参数
驱动类型：电动(齿轮转动型)
公称通径：G 1/8" ~1"
公称压力：Class150~Class600(PN16~PN100)
温度范围：-196℃~540℃
材料范围：碳钢，不锈钢，双相不锈钢，Inconel,Monel,Hastelloy,Ti等
泄漏等级：ANSI IV级，V级或VI级
阀盖类型：标准型，伸长型，低温型，波纹管，保温夹套型
电动小流量调节阀技术参数及性能：
阀体部分：
| 阀体型式： |
直通锻造阀体 |
| 公称通径： |
DN5、8、10、15、20、25mm |
| 公称压力： |
PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa |
| CLASS 150、300、 600、900、1500 Lb |
| JIS 10K、20K、30K、40K |
| 连接方式： |
螺纹：NPT、PT（适用于 1”以下） |
| 焊接：SW、BW |
| 法兰距： |
符合IEC 534 |
| 阀盖形式： |
阀体一体型 |
| 填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
| 密封垫： |
金属夹石墨密封垫、聚四氟乙烯垫 |
| 执行机构： |
气动：多弹簧执行机构 |
| 电动：3810L系列 、PSL系列 |
阀内部件：
| 阀芯型式： |
单座柱塞 |
| 流量特性： |
等百分比、线性 、快开 |
| 内件材质： |
标准材质组合及使用温度、压力范围请参阅附录 |
表1．可提供的用户选择
| 阀体 |
型式 |
直通 |
阀盖 |
型式 |
阀体一体型 |
| 材质 |
WCB、WC9、304、316等 |
材质 |
WCB、WC9、304、316等 |
| 阀芯 |
特性 |
直线、等百分比、快开 |
填料 |
“V”型PTFE、柔性石墨 |
| 材质 |
304、304+STL/PTFE、316、316+STL/PTFE |
| 执行器 |
气动:见表5 |
| 电动:见表5 |
| 定位器 |
电气阀门定位器、智能型数字定位器 |
| 附件 |
电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 |
|
