智能电动温度调节阀产品订购须知:
1.用户已确定阀门类型和型号(尤其是非标准型号)时,用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货,如对产品项目有特别要求,请在订单中说明:
1)结构长度2)法兰标准3)阀门的结构形式:如通道全通径或缩径、体盖连接形式4)阀门内件及对材料的其他要求5)压力试验、检验标准、标识及其他要求;
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由SENMI阀门技术部门为您审核把关。
4.SENMI阀门可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。
5.SENMI阀门厂生产的各类阀门可以满足订单规定的各项要求,产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
6.SENMI阀门所有产品质保时间为:客户正式安装使用12个月内。
感谢您访问我们的网站【http://www.mmm-v.net/彬米阀门制造有限公司欢迎您】
如有任何疑问.您可以致电:【4001-123-180】,我们一定会尽心尽力为您提供优质的售前/售中/售后服务。

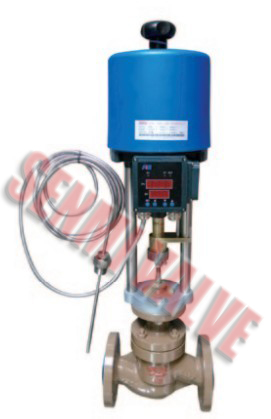

智能电动温度调节阀接受PID智能调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
智能电动温度调节阀公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为 1~5V.DC或4~20mA.DC。其中智能电动单座温度调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。智能电动套筒温度调节阀适用于压差较大场 合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管 密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。
智能电动温度调节阀 主要技术参数
● 阀体
阀体形式
|
直通铸造球型阀
|
公称通径
|
DN15~200mm
|
公称压力
|
PN1.6、2.5、4.0、6.4MPa
|
法兰标准
|
GB/T9113、 JB/T79
|
连接形式
|
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
|
阀盖形式
|
标准型-17~+230℃、高温型+230~+450℃
|
压盖型式
|
螺栓压紧式
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
● 阀内件
阀芯形式
|
单座式阀芯/套筒式阀芯
|
流量特性
|
等百分比
|
● 执行机构、传感器、毛细管
执行器型号
|
3810系列、PSL系列
|
主要技术参数
|
电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
|
防护等级:相当IP65、隔爆标志:ExdⅡBT4、手操功能:手柄
|
环境温度:-25~+70℃、环境湿度:≤95%
|
温包、毛细管材料
|
H62、1Cr18Ni9Ti
|
毛细管长度
|
3米、5米、10米
|
温度控制范围
|
0~450℃
|
设定值偏差
|
±2℃
|
智能电动温度调节阀 主要零件材料及内部结构图
1
|
阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
阀座
|
304
|
304
|
316
|
316L
|
3
|
垫片
|
PTFE/金属石墨垫片
|
4
|
阀芯
|
304
|
304
|
316
|
316L
|
5
|
导向套
|
304
|
304
|
316
|
316L
|
6
|
阀盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
7
|
阀杆
|
304
|
304
|
316
|
316L
|
8
|
填料
|
PTFE/柔性石墨
|
9
|
弹簧
|
65Mn
|
10
|
螺母
|
304
|
304
|
316
|
316L
|
智能电动温度调节阀 额定行程与流通能力、泄露标准
公称通径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
流通能力(m3/h)
|
7
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
额定行程(mm)
|
6
|
8
|
10
|
14
|
20
|
30
|
30
|
40
|
调节精度(℃)
|
± 1 ~ ± 5
|
使用介质
|
蒸汽、水、油、气体
|
允许
泄漏量
|
硬密封
|
10 -4 X 阀额定容量
|
软密封
|
“ 0 ”
|
智能电动温度调节阀 主要外形及连接尺寸
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
331
|
H2
|
CHL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
3810
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
D
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
R
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。 |
