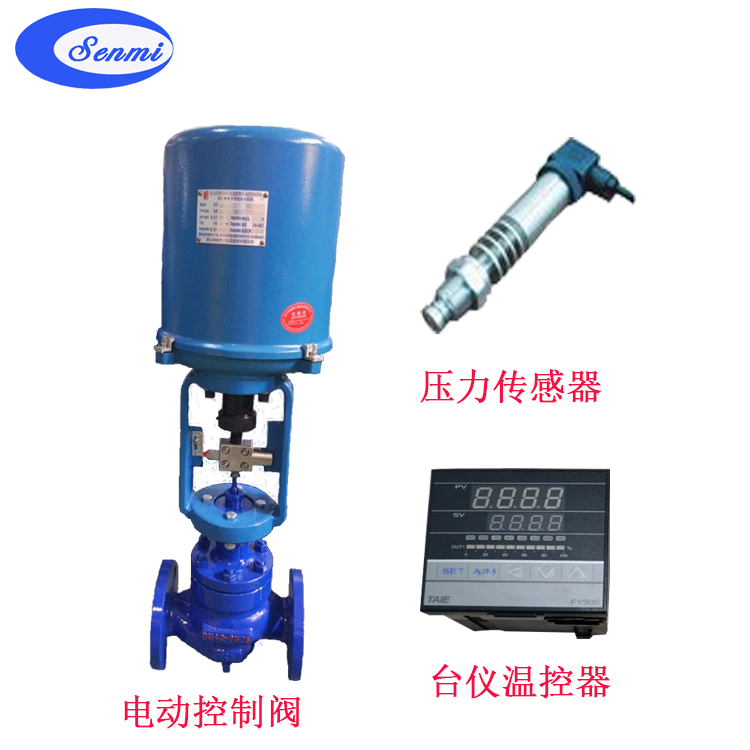

电动压力调节阀由精小型电动调节阀配用原装进口PID压力控制仪及原装进口压力传感器组成(还可选择分时段智能控制压力),控制精度高,电动压力调节阀流道呈S流线型，选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0；阀体口径范围DN20-DN300；适用流体温度-150℃ -+560℃范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比。多种规格可供选择.
电动压力调节阀 主要零件材料及结构图
|
1
|
阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
|
2
|
阀座
|
304
|
304
|
316
|
316L
|
|
3
|
阀芯
|
304
|
304
|
316
|
316L
|
|
4
|
导向套
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
5
|
阀盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
阀杆
|
304
|
304
|
316
|
316L
|
|
7
|
填料
|
PTFE/柔性石墨
|
|
8
|
弹簧
|
65Mn
|
304
|
316
|
316L
|
|
9
|
螺母
|
304
|
304
|
316
|
316L
|
电动压力调节阀 主要技术参数注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
| 公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数
(KV) |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
等百
分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
| 额定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
| 公称压力PN(MPa) |
1.6 2.5 4.0 6.4 10.0 |
| 执行机构型号 |
PSL |
201/202 |
204 |
208 |
312 |
320 |
| 3810L |
3810LSA-08 |
3810LSA-20 |
3810LSB-30 |
3810LSB-50 |
3810LSC-65 |
| 固有流量特性 |
直线、等百分比 |
| 固有可调比 |
50：1 |
| 工作温度t(℃) |
普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450 |
| 输入信号 |
0-10mADC、4-20mADC、220VAC(开关信号) |
| 电源电压 |
220VAC 50Hz |
电动压力调节阀 电动执行机构1、电动执行机构主要性能参数
| 型号 |
额定输出力N |
速度mm/s |
技术参数 |
| PSL |
381L |
PSL |
381L |
PSL |
381L |
PSL |
381L |
| 201 |
381LSA-08
381LXA-08 |
1000 |
800
800 |
0.25 |
4.2
4.2 |
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮 |
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄 |
| 202 |
381LSA-20
381LXA-20 |
2000 |
2000
2000 |
0.50 |
2.1
2.1 |
| 204 |
381LSB-30
381LXB-30 |
4500 |
3000
3000 |
0.50 |
3.5
3.5 |
| 208 |
381LSB-50
381LXB-50 |
8000 |
5000
5000 |
1.00 |
1.7
1.7 |
| 312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
| 325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
2、电动压力调节阀主要性能指标
| 项目 |
指标值 |
| 基本误差％ |
配3610L±2.5； 带定位器 ±1.0 |
| 回差％ |
配361L ±2.0； 配PSL±1.0 |
| 死区％ |
1.0 |
| 始终点偏差％ |
电开 |
始点 |
±2.5 |
| 终点 |
±2.5 |
| 电关 |
始点 |
±2.5 |
| 终点 |
±2.5 |
| 可调范围 |
50：1 |
| 额定行程偏差％ |
2.5 |
| 泄量量L/H |
符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
3、、允许压差
| 公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
| 阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 执行机构 |
允许压差△P(MPa) |
| 配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
| PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
| PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
| PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
| 配361L |
381LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
| 381LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
| 381LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
| 381LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决
电动压力调节阀 主要外型尺寸
| 公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
结构长度
(L) |
PN16/25 |
185 |
200 |
205 |
222 |
250 |
276 |
298 |
350 |
410 |
451 |
600 |
670 |
735 |
| PN40 |
190 |
205 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
615 |
685 |
750 |
| PN64、100 |
200 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
475 |
630 |
700 |
765 |
常温型
(H) |
PN16/25 |
699 |
711 |
728 |
728 |
731 |
827 |
839 |
857 |
895 |
1140 |
1160 |
1305 |
1512 |
| PN40 |
679 |
721 |
738 |
738 |
741 |
837 |
849 |
867 |
905 |
1150 |
1180 |
1335 |
1565 |
| PN64/100 |
682 |
733 |
750 |
750 |
753 |
849 |
861 |
879 |
917 |
1180 |
1240 |
1385 |
1605 |
高温型
(H) |
PN16/25 |
849 |
861 |
893 |
893 |
901 |
975 |
1024 |
1067 |
1250 |
1400 |
1420 |
1513 |
1670 |
| PN40 |
859 |
871 |
903 |
903 |
911 |
985 |
1034 |
1077 |
1260 |
1415 |
1440 |
1545 |
1690 |
| PN64/100 |
875 |
885 |
915 |
915 |
923 |
997 |
1055 |
1095 |
1280 |
1450 |
1465 |
1575 |
1720 |
| H1 |
PN16/25 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 |
| PN40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 |
| PN64/100 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 |
