电动流量调节阀 概述

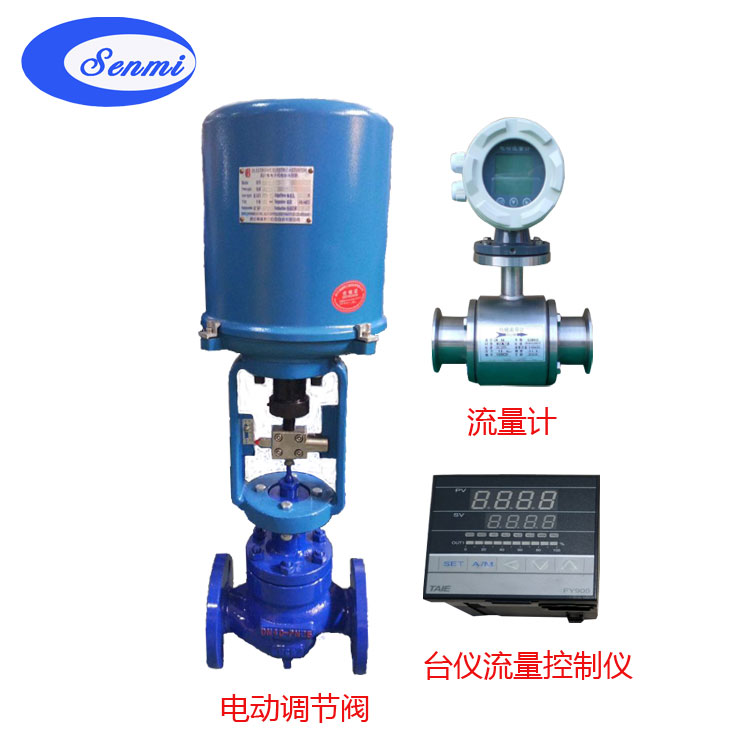

电动流量调节阀由精小型电动调节阀配用原装进口PID流量控制仪及流量计组成(还可选择分时段智能控制压力，温度，流量),控制精度高,电动流量调节阀流道呈S流线型，选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0；阀体口径范围DN20-DN300；适用流体温度-150℃ -+560℃范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比。多种规格可供选择.
电动流量调节阀主要技术参数
● 阀体
|
阀体形式
|
直通铸造球型阀
|
|
公称通径
|
DN15～200mm
|
|
公称压力
|
PN1.6、2.5、4.0、6.4MPa
|
|
法兰标准
|
GB/T9113、 JB/T79
|
|
连接形式
|
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
|
|
阀盖形式
|
标准型-17～+230℃、高温型+230～+450℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
● 阀内件
● 执行机构、传感器、毛细管
|
执行器型号
|
3810系列、PSL系列
|
|
主要技术参数
|
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
|
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|
|
温包、毛细管材料
|
H62、1Cr18Ni9Ti
|
|
毛细管长度
|
3米、5米、10米
|
|
温度控制范围
|
0~250℃
|
|
设定值偏差
|
±2℃
|
4 电动流量调节阀主要零件材料及内部结构图
|
1
|
阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
阀座
|
304
|
304
|
316
|
316L
|
|
3
|
垫片
|
PTFE/金属石墨垫片
|
|
4
|
阀芯
|
304
|
304
|
316
|
316L
|
|
5
|
导向套
|
304
|
304
|
316
|
316L
|
|
6
|
阀盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
7
|
阀杆
|
304
|
304
|
316
|
316L
|
|
8
|
填料
|
PTFE/柔性石墨
|
|
9
|
弹簧
|
65Mn
|
|
10
|
螺母
|
304
|
304
|
316
|
316L
|
5电动流量调节阀 额定行程与流通能力、泄露标准
|
公称通径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
流通能力(m3/h)
|
7
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
额定行程(mm)
|
6
|
8
|
10
|
14
|
20
|
30
|
30
|
40
|
|
调节精度(℃)
|
± 1 ~ ± 5
|
|
使用介质
|
蒸汽、水、油、气体
|
|
允许
泄漏量
|
硬密封
|
10 -4 X 阀额定容量
|
|
软密封
|
“ 0 ”
|
6 电动流量调节阀 主要外形及连接尺寸
|
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
331
|
|
H2
|
CHL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
|
3810
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
|
D
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
|
R
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
|
