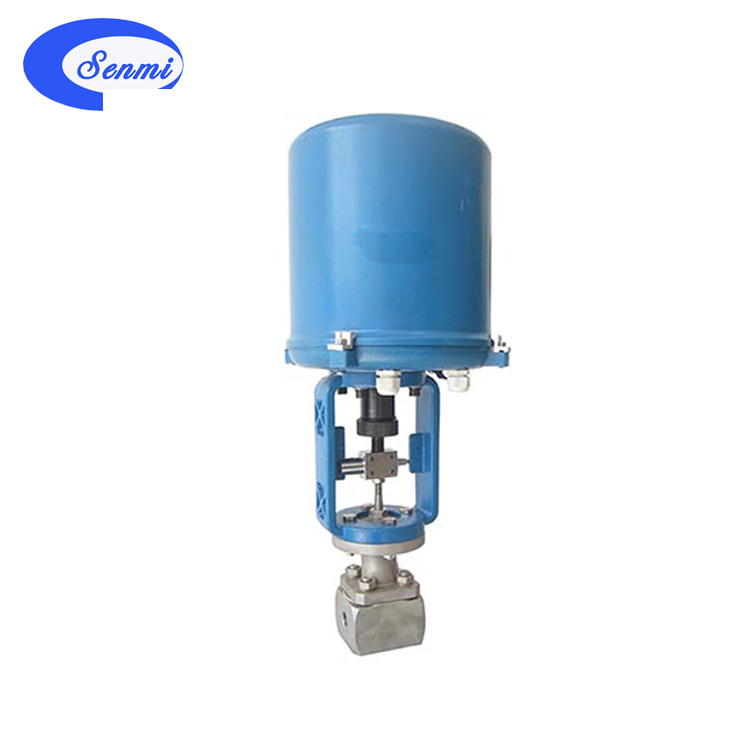

ZDLY电子式电动小流量调节阀，由3810L型直行程电子式电动执行机构和小流量阀组成。 适用于较小流量的调节，具有结构紧凑，体积小，重量轻，安装维护方便的特点。
ZDLY电子式电动小流量调节阀
调节机构采用了新型的小流量低流阻单座阀。它结构紧凑，流道通畅，具有流量特性精确、可调范围大、阀座泄漏量微小等特点。控制气体、液体、蒸汽等介质，适用于对泄漏量有严格要求的场合。
ZDLY电子式电动小流量调节阀 阀体
阀体形式 直通锻造阀
公称通径 G1/2”、G3/4”
公称压力 PN1.6、4.0、6.4MPA
阀体材料 锻不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)等)
上 阀 盖 标准型-40～+230℃、散热型+230～+450℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
ZDLY电子式电动小流量调节阀 执行器
| 型号 |
381LSA-08 |
输出推力（N） |
800 |
| 最大行程L（mm） |
30 |
工作速度（mm/s） |
4.2 |
| 主要技术参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
ZDLY电子式电动小流量调节阀 性能指标
| 项目 |
指标值 |
| 基本误差% |
配3810L±1.0； |
| 回差% |
配381L ±1.0； |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
30：1 |
ZDLY电子式电动小流量调节阀 额定流量系数Kv、额定行程、允许压差
| 公称通径DN |
G1/2”、G3/4” |
| 阀座直径 dN |
2 |
2.5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| 额定行程 |
10 |
| 额定流量系数KV |
0.04 |
0.06 |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1 |
| 允许压差(MPa) |
6.4 |
注：允许压力差确定依据：1）阀关闭p2=0；2）流向为底进高出。
|
