1 电动高压调节阀 产品概述
ZAZGY/ZRZGY型电动高压调节阀，由ZAZ系列直行程电动执行机构和低流阻直通调节阀体组成。电动执行机构为一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
电动笼式高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用笼式节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直通式，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
ZRSGY电动高压调节阀|高压电动调节阀
 |
 |
|

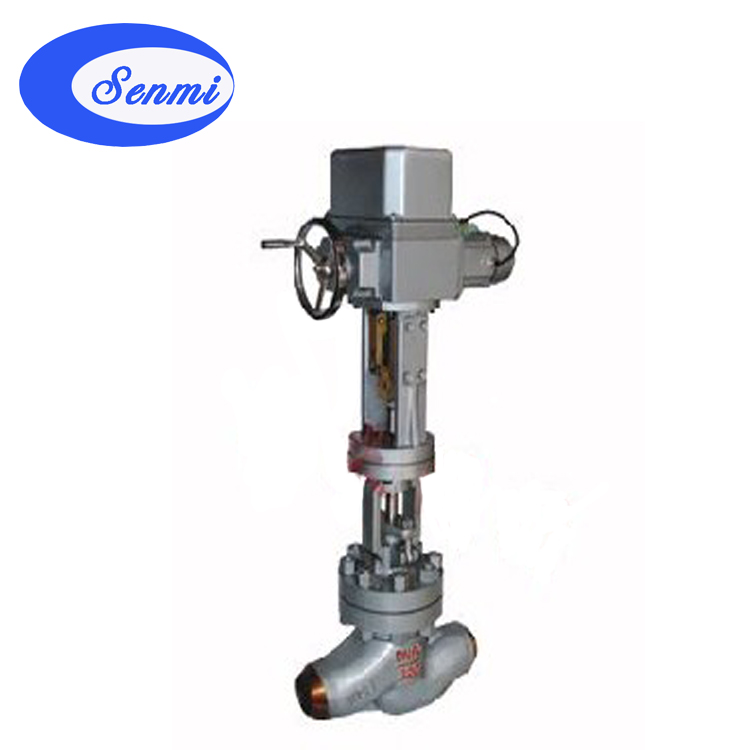

ZAZGY电动高压调节阀(焊接)
|

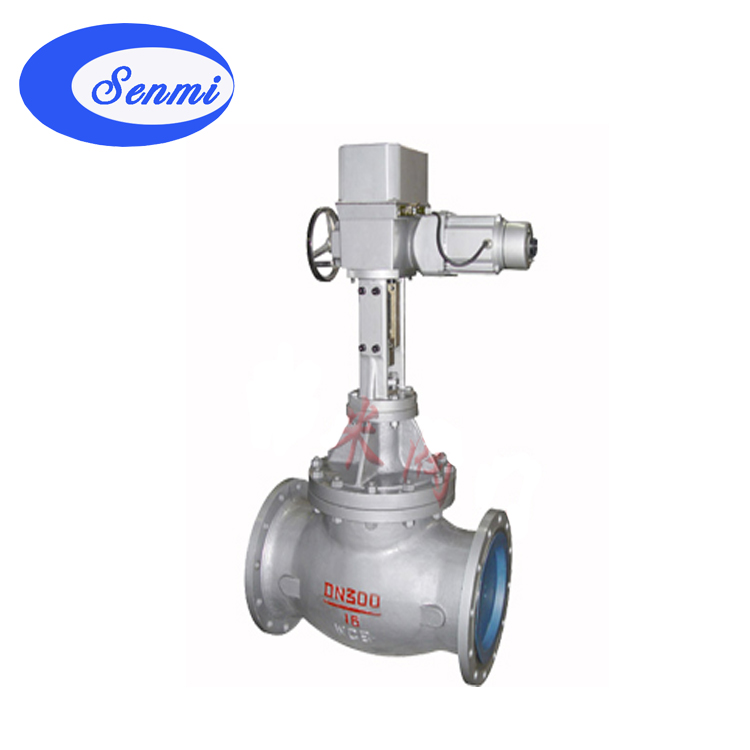

ZRZGY电动高压调节阀(法兰)
|
2 电动高压调节阀 主要技术参数
● 阀体
|
阀体形式
|
直通铸造高压球型阀
|
|
公称通径
|
DN20～300mm
|
|
公称压力
|
PN11.0、PN15.0、PN26.0、PN42.0MPa；ANSI 150、300、600、900LB；JIS 10、20、30、40K
|
|
连接形式
|
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内,PN15.0MPa以内)
|
|
阀盖形式
|
标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
● 阀内件
|
阀芯形式
|
套筒笼式节流式阀芯
|
|
流量特性
|
线性、等百分比
|
● 执行机构
|
执行器型号
|
ZAZ系列、3810系列、PSL系列
|
|
主要技术参数
|
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
|
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|
3 电动高压调节阀 主要内部结构图
 |
 |
|
高压直通式调节阀(焊接式)
|
高压角式调节阀(法兰式)
|
4 电动高压调节阀 主要零件材料
|
1
|
阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
笼式套筒
|
304
|
304
|
316
|
316L
|
|
3
|
阀芯
|
304
|
304
|
316
|
316L
|
|
4
|
垫片
|
PTFE/金属石墨缠绕垫片
|
|
5
|
阀盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
阀杆
|
304
|
304
|
316
|
316L
|
|
7
|
填料垫片
|
304
|
304
|
316
|
316L
|
|
8
|
填料
|
PTFE/柔性石墨
|
|
9
|
弹簧
|
65Mn
|
304
|
316
|
316L
|
|
10
|
螺母
|
304
|
304
|
316
|
316L
|
5 电动高压调节阀 主要性能指标
|
项目
|
指标值
|
|
基本误差%
|
配DKZ±1.0；配3810L±2.5； 配PSL±1.0
|
|
回差%
|
配DKZ±1.0；配381L ±2.5； 配PSL±1.0
|
|
死区%
|
1.0
|
|
始终点偏差%
|
电开
|
始点±2.5
|
终点±2.5
|
|
始点±2.5
|
终点±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30：1
|
6 电动高压调节阀 额定流量系数Kv、允许压差
|
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径 dN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数KV
|
直线
|
10
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
1000
|
1600
|
|
等百分
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
允许压差(MPa)
|
≤公称压力
|
7 电动高压调节阀 主要外形及连接尺寸
|
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
直通式
|
由于该阀门为订做产品，所有外型结构尺寸需以工程师现场设计为准，如需详细产品技术资料及连接尺寸，请与我公司技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。
|
|
直角式
|
|
H
|
|
H1
|
直通式
|
|
直角式
|
|
W
|
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据
