| 产品名称： |
电动高压笼式调节阀|蒸汽电动调节阀 |
| 产品型号： |
|
| 产品特点： |
电动高压笼式调节阀是一种压力平衡式调节阀,由电动〔电子式〕执行机构和高压笼式调节阀体组成.阀体流体通道呈S流线型,压降损失小,流量大,可调范围广。 |
|
一、KHPC电动高压笼式调节阀产品概述
彬米公司生产的KHPC电动高压笼式调节阀是一种压力平衡式调节阀,由电动〔电子式〕执行机构和高压笼式调节阀体组成.阀体流体通道呈S流线型,压降损失小,流量大,可调范围广。电动高压笼式调节阀适用于要求动态稳定性好,噪音低、空化腐蚀小的高压降场合。
 |
 |
|
KHPC电动高压笼式调节阀
|

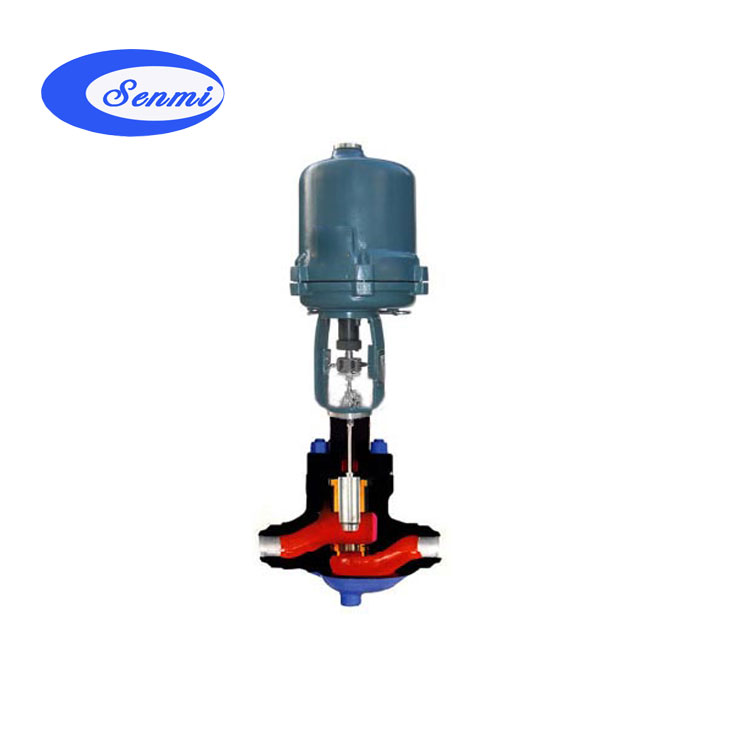

KHPC电动高压笼式调节阀 (解剖图)
|
二、KHPC电动高压笼式调节阀主要技术参数
|
公称通径
|
40
|
50
|
65
|
100
|
150
|
200
|
250
|
300
|
|
阀体型式
|
直通锻造球型阀
|
|
公称压力
|
ANSI 900、1500、2500；JIS 63K 注：DN250~300无ANSI 2500
|
|
连接型式
|
密封面型式
|
RF、RJ
|
|
法兰标准
|
JIS B2201-1984、ANSI B16.5-1981
|
|
焊接标准
|
嵌接焊SW(40~80mm) 对接焊BW(80~300mm)
|
|
材料
|
锻钢(碳钢、不锈钢、钛钢、耐蚀钢等)
|
|
上阀盖
|
常温型
|
-5～+230℃
|
|
伸长I型
|
+230～+566℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
石棉编织填料、石墨填料
|
|
阀芯形式
|
带组合密封圈或活塞环的压力平衡式阀芯
|
|
流量特性
|
等百分比特性、线性特性
|
|
材料
|
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
三、KHPC电动高压笼式调节阀执行器技术参数
|
执行器型式
|
381L系列、PSL系列
|
|
输入信号
|
381L执行机构
|
4～20mA·DC或1～5V（输入电阻250Ω）
|
|
PSL执行机构
|
4～20mA·DC
|
|
电源电压
|
381L执行机构
|
220V，50/60Hz
|
|
PSL执行机构
|
单相控制220V·50Hz；三相控制380V，50Hz
|
|
手动机构
|
381L执行机构:离合式； PSL执行机构: 手轮
|
|
作用形式
|
电关式或电开式
|
四、KHPC电动高压笼式调节阀主要性能指标
|
参数
|
指标值
|
|
泄漏量
|
金属阀座
|
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
|
|
软阀座
|
小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级
|
|
回差
|
配381L执行机构为2%；配PSL执行机构为1%
|
|
基本误差
|
配381L执行机构为±2%；配PSL执行机构为±1%
|
|
可调范围
|
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
|
|
|
|
 |
|
