电动双座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动双座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄漏要求不严、压差较大的干净介质场合。电动双座调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
电动双座调节阀|电动二通双座调节阀
 |
 |
|

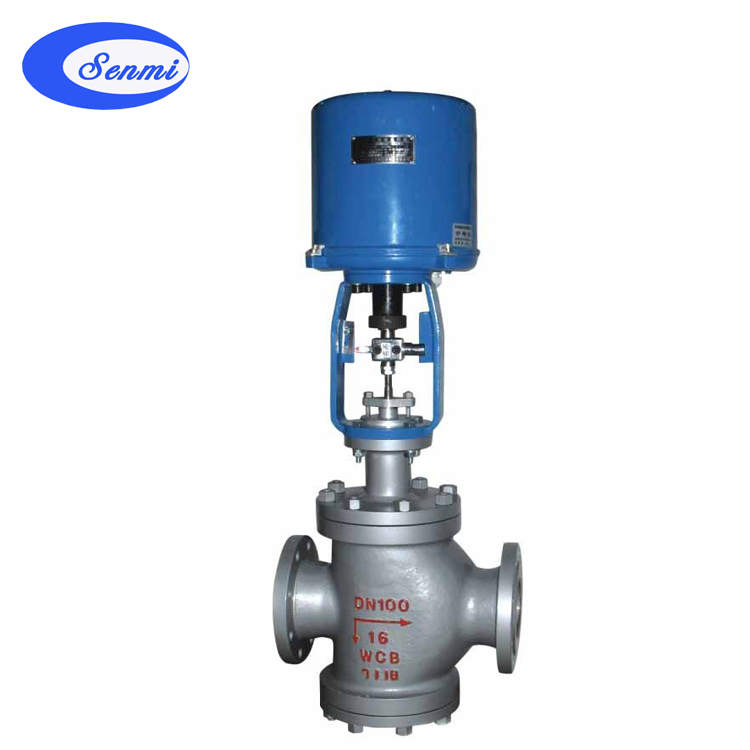

电动双座调节阀(配3810执行器)
|
电动双座调节阀
|
二、电动双座调节阀 主要零件材料及结构图
|
1
|
阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
|
2
|
阀座
|
304
|
304
|
316
|
316L
|
|
3
|
阀芯
|
304
|
304
|
316
|
316L
|
|
4
|
导向套
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
5
|
阀盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
填料
|
PTFE/柔性石墨
|
|
7
|
弹簧
|
65Mn
|
304
|
316
|
316L
|
|
8
|
螺母
|
304
|
304
|
316
|
316L
|
|
9
|
阀杆
|
304
|
304
|
316
|
316L
|
三、电动双座调节阀 阀盖形式
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
四、电动双座调节阀 主要技术参数
|
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数
(KV)
|
直线
|
7.6
|
12.1
|
19.4
|
30.3
|
48.3
|
75.9
|
121
|
194
|
302
|
484
|
759
|
1210
|
1936
|
|
等百
分比
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
1100
|
1760
|
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
|
公称压力PN(MPa)
|
1.6? 2.5? 4.0? 6.4
|
|
执行机构型号
|
PSL
|
201/202
|
204
|
208
|
312
|
320
|
|
3810L
|
3810LSA-08
|
3810LSA-20
|
3810LSB-30
|
3810LSB-50
|
3810LSC-65
|
|
固有流量特性
|
直线、等百分比
|
|
固有可调比
|
50：1
|
|
工作温度t(℃)
|
普通型：铸钢-40-250；铸不锈钢-60-250??? 散热型：铸钢-40-450；铸不锈钢-60-450
|
|
输入信号
|
0-10mADC、4-20mADC、220VAC(开关信号)
|
|
电源电压
|
220VAC? 50Hz
|
五、电动双座调节阀 电动执行机构
1、电动执行机构主要性能指标参数
|
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
|
201
|
381LSA-08
381LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮
|
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
|
|
202
|
381LSA-20
381LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
381LSB-30
381LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
381LSB-50
381LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
381LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
381LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
|
项目
|
指标值
|
|
基本误差％
|
配3810L±2.5； 带定位器 ±1.0
|
|
回差％
|
配381L ±2.0； 配PSL±1.0
|
|
死区％
|
1.0
|
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
可调范围
|
50：1
|
|
额定行程偏差％
|
2.5
|
|
泄量量L/H
|
符合JB/T7387-94 IV级 小于阀的额定容量×10-4
|
3、电动双座调节阀 允许压差
|
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
阀座直径(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
执行机构
|
允许压差△P(MPa)
|
|
配PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
?1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
|
配381L
|
381LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
381LSB-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
|
|
|
381LSC-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
|
|
|
381LSC-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决
六、电动双座调节阀 主要外型尺寸
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
结构长度
(L)
|
PN16/25
|
180
|
185
|
200
|
220
|
250
|
275
|
305
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN40
|
185
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
690
|
795
|
|
PN64
|
190
|
200
|
220
|
240
|
265
|
295
|
320
|
370
|
400
|
475
|
570
|
752
|
819
|
|
常温型
(H)
|
PN16/25
|
535
|
553
|
556
|
698
|
703
|
959
|
969
|
981
|
1061
|
1076
|
1109
|
1361
|
1458
|
|
PN40
|
540
|
558
|
561
|
703
|
708
|
964
|
974
|
986
|
1066
|
1081
|
1114
|
1366
|
1463
|
|
PN64
|
545
|
563
|
566
|
708
|
713
|
969
|
979
|
991
|
1071
|
1086
|
1119
|
1371
|
1468
|
|
高温型
(H)
|
PN16/25
|
735
|
753
|
756
|
898
|
903
|
1209
|
1219
|
1231
|
1381
|
1396
|
1429
|
1711
|
1808
|
|
PN40
|
745
|
763
|
766
|
908
|
913
|
1219
|
1229
|
1241
|
1391
|
1406
|
1439
|
1721
|
1818
|
|
PN64
|
755
|
773
|
776
|
918
|
923
|
1229
|
1239
|
1251
|
1401
|
1416
|
1449
|
1731
|
1828
|
|
H1
|
PN16/25
|
95
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
320
|
441
|
465
|
|
PN40
|
100
|
122
|
125
|
144
|
149
|
193
|
213
|
225
|
273
|
283
|
325
|
446
|
470
|
|
PN64
|
105
|
127
|
130
|
149
|
154
|
198
|
218
|
230
|
278
|
288
|
330
|
451
|
475
|
|
H2
|
87
|
90
|
|
D
|
225
|
257
|
310
|
|
压力等级
|
GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
|
|
执行机构
|
PSL系列、3810系列、DKJ或DKZ系列等
|
