| 产品名称： |

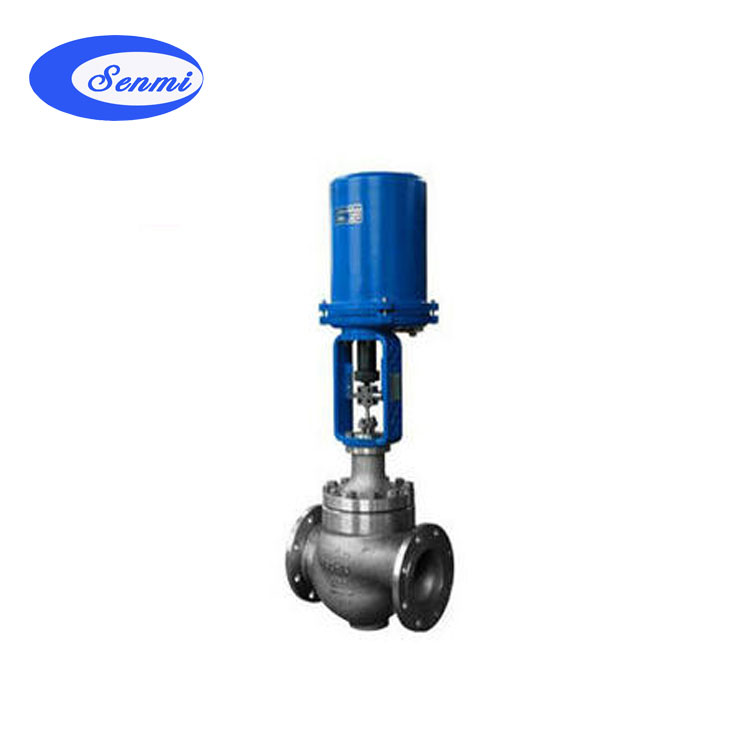

电动笼式调节阀|蒸汽电动调节阀 |
| 产品型号： |
|
| 产品特点： |
SENMI专业生产电动调节阀，电动双座调节阀，电子式双座调节阀，电动比比例双座调节阀，ZAZN调节阀，所产电动调节阀，电动双座调节阀，电子式双座调节阀，电动比比例双座调节阀，ZAZN调节阀质量上乘，欢迎来电订购！ |
|
电动笼式调节阀概述
SMZRST系列电动笼式调节阀集合了单座单级多孔笼式调节阀和多级套筒阀各种优点，独特的对称多孔笼式阀减压不仅可以适应气体节流扩散与膨胀对控制高压差可能出现的闪蒸和气蚀有独特的作用，可量身定做各种流量系数满足客户更家细致的工艺要求，可选择多弹簧气动簿膜机构或电动执行机构等。
电动笼式调节阀技术参数及性能：
阀体部分：
| 阀体型式： |
直通铸造球型阀 |
| 公称通径： |
DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
| 公称压力： |
PN 1.6、2.5、4.0、6.4、10.0Mpa |
| ANSI 150、300、 600Lb |
| JIS 10K、20K、30K、40K |
| 连接方式： |
法兰：FF、RF、RTJ、等 |
| 螺纹：（适用于 1”以下） |
| 焊接：SW、BW |
| 法兰距： |
符合IEC 534 |
| 阀盖形式： |
标准型、加长型（散热、低温、波纹管密封） |
| 填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
| 密封垫： |
金属夹石墨密封垫、聚四氟乙烯垫 |
| 执行机构： |
气动：多弹簧执行机构 、单弹簧执行机构 |
| 电动：3810L系列 、PSL系列 |
阀内部件：
| 阀芯型式： |
二级笼式套筒 |
| 流量特性： |
等百分比、线性 、快开 |
| 内件材质： |
标准材质组合及使用温度、压力范围请参阅附录 |
表1．可提供的用户选择
| 阀体 |
型式 |
直通 |
阀盖 |
型式 |
标准、加长型 |
| 材质 |
WCB、WC9、304、316等 |
材质 |
WCB、WC9、304、316等 |
| 阀芯 |
特性 |
直线、等百分比、快开 |
填料 |
“V”型PTFE、柔性石墨、波纹管 |
| 材质 |
304、304+STL/PTFE
316、316+STL/PTFE |
| 执行器 |
气动:见表6 |
| 电动:见表5 |
| 定位器 |
电气阀门定位器、智能型数字定位器 |
| 附件 |
电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 |

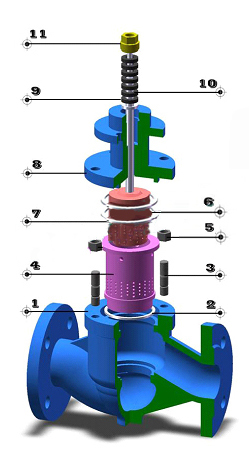

表2．本体材质为碳钢
| 1 |
阀体 |
WCB |
LCB |
WC9 |
| 2 |
垫片 |
316+石墨/PTFE |
| 3 |
螺栓 |
35 |
4MnB |
25Cr2Mo1VA |
| 4 |
套筒 |
304 |
304 |
304 |
| 5 |
螺母 |
25 |
35 |
25Cr2Mo1VA |
| 6 |
阀芯(杆） |
304 |
304 |
304 |
| 7 |
垫片 |
316+石墨/PTFE |
| 8 |
阀盖 |
WCB |
LCB |
WC9 |
| 9 |
填料垫 |
304 |
304 |
304 |
| 10 |
填料 |
PTFE/柔性石墨 |
| 11 |
压套螺母 |
304 |
304 |
304 |
表3．本体材质为不锈钢
| 1 |
阀体 |
CF8 |
CF8M |
CF3M |
| 2 |
垫片 |
316+石墨/PTFE |
| 3 |
螺栓 |
304 |
316 |
316L |
| 4 |
套筒 |
304 |
316 |
316L |
| 5 |
螺母 |
304 |
316 |
316L |
| 6 |
阀芯(杆） |
304 |
316 |
316L |
| 7 |
垫片 |
316+石墨/PTFE |
| 8 |
阀盖 |
CF8 |
CF8M |
WF3M |
| 9 |
填料垫 |
304 |
316 |
316L |
| 10 |
填料 |
PTFE/柔性石墨 |
| 11 |
压套螺母 |
304 |
316 |
316L |
|
|
|
 |
|
