电动波纹管调节阀|波纹管密封调节阀
1电动波纹管调节阀 产品概述
上海彬米电动波纹管密封调节阀，由3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动波纹管密封调节阀阀芯采用上导向结构，结构紧凑，有呈S流线型的流道，使其压降损失小、流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。上阀盖采用波纹管密封结构，适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。
 |
 |
|

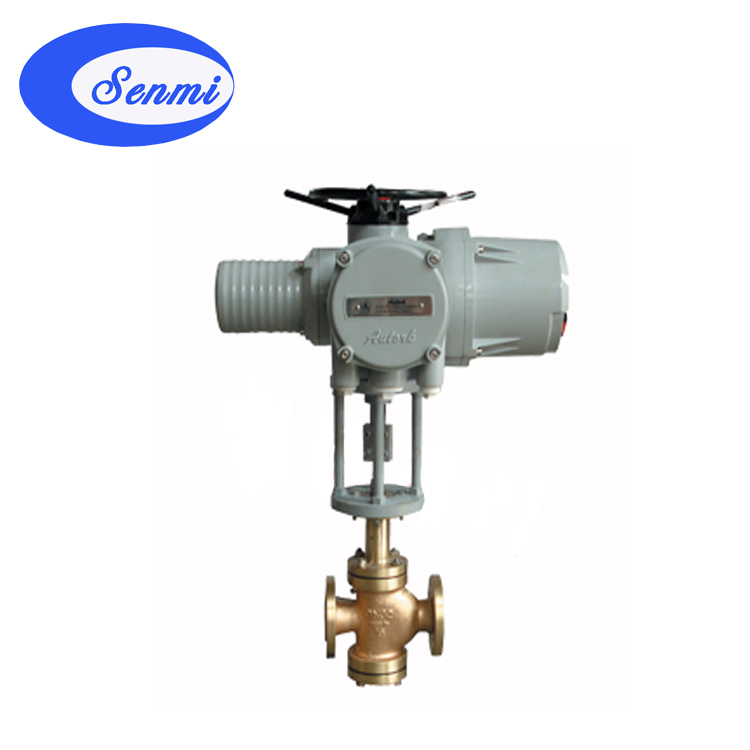

电动波纹管调节阀
|

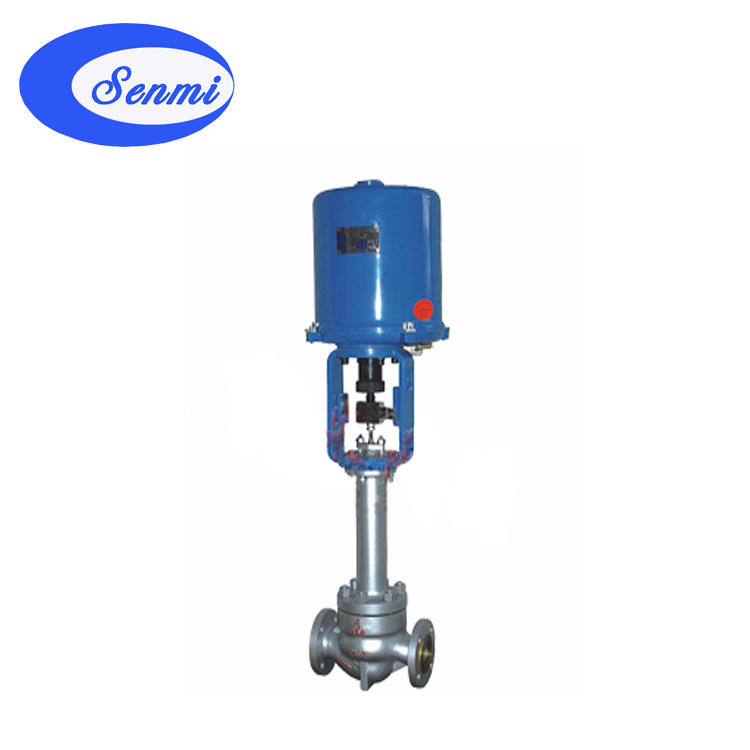

电动波纹管调节阀
|
● 阀体
|
阀体形式
|
直通铸造球型阀
|
|
公称通径
|
DN25～300mm
|
|
公称压力
|
PN1.6、2.5、4.0、6.4MPa
|
|
法兰标准
|
GB/T9113、 JB/T79
|
|
连接形式
|
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
|
|
阀盖形式
|
波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
● 阀内件
|
阀芯形式
|
单座、笼式、套筒型阀芯
|
|
流量特性
|
线性、等百分比
|
● 执行机构
|
执行器型号
|
3810系列、PSL系列
|
|
主要技术参数
|
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
|
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|
|
1
|
阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
阀座、套筒
|
304
|
304
|
316
|
316L
|
|
3
|
阀芯
|
304
|
304
|
316
|
316L
|
|
4
|
导向套、并帽
|
304
|
304
|
316
|
316L
|
|
5
|
垫片
|
聚四氟乙烯(PTFE)/金属石墨垫片
|
|
6
|
阀盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
7
|
阀杆
|
304
|
304
|
316
|
316L
|
|
8
|
波纹管
|
304
|
304
|
316
|
316L
|
|
9
|
填料
|
聚四氟乙烯(PTFE)/柔性石墨
|
|
10
|
螺母
|
304
|
304
|
316
|
316L
|
|
项目
|
指标值
|
|
基本误差%
|
配3810L±2.5； 配PSL±1.0
|
|
回差%
|
配381L ±2.5； 配PSL±1.0
|
|
死区%
|
1.0
|
|
始终点偏差%
|
电开
|
始点±2.5
|
终点±2.5
|
|
始点±2.5
|
终点±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30：1
|
5电动波纹管调节阀 额定流量系数Kv、允许压差
|
公称通径 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径 dN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数KV
|
单座
|
11
|
17
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
1000
|
1600
|
|
笼式
|
9
|
15
|
23
|
35
|
59
|
95
|
148
|
236
|
355
|
568
|
885
|
1260
|
|
套筒
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
允许压差(MPa)
|
单座
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.28
|
|
笼式
|
5.8
|
5.0
|
4.9
|
4.3
|
3.0
|
3.7
|
3.5
|
3.1
|
2.8
|
2,8
|
2.4
|
2.0
|
|
套筒
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|
6电动波纹管调节阀 主要外形及连接尺寸
|
公称通径 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
550
|
640
|
880
|
|
PN40
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
640
|
760
|
910
|
|
PN64
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
670
|
810
|
950
|
|
H
|
PN16/25
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
195
|
230
|
|
PN40
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
205
|
245
|
|
PN64
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
230
|
260
|
|
H1
|
365
|
425
|
430
|
445
|
660
|
680
|
690
|
748
|
740
|
780
|
820
|
880
|
|
H2
|
PSL
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
788
|
788
|
|
3810
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
725
|
725
|
|
D
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
|
R
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
310
|
310
|
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
