上海彬米生产的电动套筒调节阀是一种压力平衡型调节阀，采用套筒导向，压力平衡型双密封面阀芯机构，配用多弹簧气动执行机构或电动执行机构。流道呈S流线性，整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。特别适用于流量大，阀前后压差较大、泄露要求不搞的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0、6.4、10.0；阀体口径范围DN20-300，适用流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格可供选择
电动套筒调节阀|电动平衡式调节阀
 |
 |
|

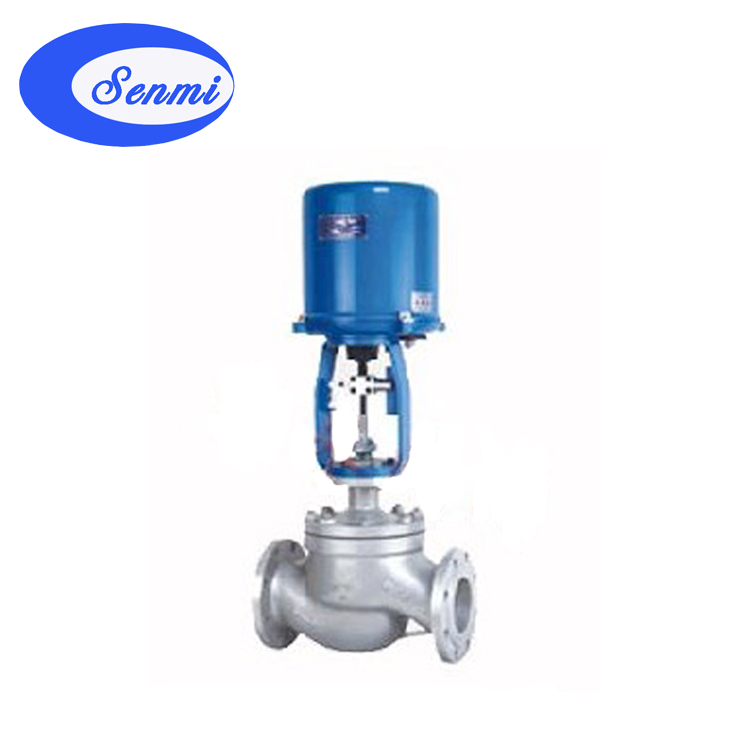

ZRSM电动套筒调节阀(配3810执行器)
|

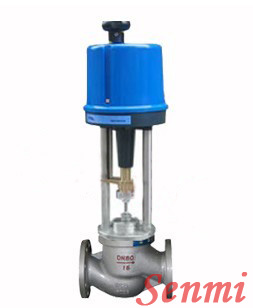

ZDSM电动套筒调节阀(配PS执行器)
|
|
1
|
阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
|
2
|
密封垫
|
PTFE/柔性石墨
|
|
3
|
套筒
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
4
|
阀芯
|
304
|
304
|
316
|
316L
|
|
5
|
阀盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
阀杆
|
304
|
304
|
316
|
316L
|
|
7
|
填料
|
PTFE/柔性石墨
|
|
8
|
弹簧
|
65Mn
|
304
|
316
|
316L
|
|
9
|
螺母
|
304
|
304
|
316
|
316L
|
三、电动调节阀实物图
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
|
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数
(KV)
|
直线
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百
分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
|
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4 10.0
|
|
执行机构型号
|
PSL
|
201/202
|
204
|
208
|
312
|
320
|
|
3810L
|
3810LSA-08
|
3810LSA-20
|
3810LSB-30
|
3810LSB-50
|
3810LSC-65
|
|
固有流量特性
|
直线、等百分比
|
|
固有可调比
|
50：1
|
|
工作温度t(℃)
|
普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450
|
|
输入信号
|
0-10mADC、4-20mADC、220VAC(开关信号)
|
|
电源电压
|
220VAC 50Hz
|
五、电动套筒调节阀 电动执行机构
1、电动执行机构主要性能参数
|
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
|
201
|
381LSA-08
361LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮
|
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
|
|
202
|
381LSA-20
381LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
381LSB-30
381LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
381LSB-50
381LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
381LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
381LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
2、主要性能指标
|
项目
|
指标值
|
|
基本误差％
|
配3810L±2.5； 带定位器 ±1.0
|
|
回差％
|
配381L ±2.0； 配PSL±1.0
|
|
死区％
|
1.0
|
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
可调范围
|
50：1
|
|
额定行程偏差％
|
2.5
|
|
泄量量L/H
|
符合JB/T7387-94 IV级 小于阀的额定容量×10-4
|
3、允许压差
|
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
阀座直径(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
执行机构
|
允许压差△P(MPa)
|
|
配PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
?1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
|
配361L
|
381LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
381LSB-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
|
|
|
381LSC-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
|
|
|
381LSC-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
结构长度
(L)
|
PN16/25
|
185
|
200
|
205
|
222
|
250
|
276
|
298
|
350
|
410
|
451
|
600
|
670
|
735
|
|
PN40
|
190
|
205
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
615
|
685
|
750
|
|
PN64、100
|
200
|
210
|
220
|
251
|
286
|
311
|
337
|
394
|
440
|
475
|
630
|
700
|
765
|
|
常温型
(H)
|
PN16/25
|
756
|
781
|
803
|
928
|
945
|
1260
|
1270
|
1294
|
1515
|
1540
|
1565
|
1816
|
2180
|
|
PN40
|
766
|
791
|
813
|
938
|
955
|
1260
|
1270
|
1329
|
1545
|
1560
|
1605
|
1892
|
2130
|
|
PN64/100
|
773
|
803
|
833
|
965
|
1000
|
1280
|
1300
|
1338
|
1575
|
1620
|
1675
|
1936
|
2202
|
|
高温型
(H)
|
PN16/25
|
956
|
981
|
1003
|
1128
|
1145
|
1510
|
1520
|
1544
|
1835
|
1860
|
1885
|
2166
|
2530
|
|
PN40
|
966
|
991
|
1013
|
1138
|
1155
|
1510
|
1520
|
1579
|
1865
|
1880
|
1925
|
2245
|
2480
|
|
PN64/100
|
973
|
1003
|
1033
|
1165
|
1200
|
1530
|
1550
|
1588
|
1895
|
1940
|
1995
|
2286
|
2552
|
|
H1
|
PN16/25
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
203
|
230
|
|
PN40
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
115
|
135
|
150
|
188
|
223
|
255
|
|
PN64/100
|
63
|
68
|
75
|
83
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
235
|
265
|
|
H2
|
87
|
90
|
|
D
|
225
|
257
|
310
|
|
压力等级
|
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
|
|
执行机构
|
PSL系列、3810系列、DKJ或DKZ系列等
|
