一、气动三通调节球阀 概述
气动三通球阀可分为L形和T形，L形(Q44F)三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
 |
 |
|

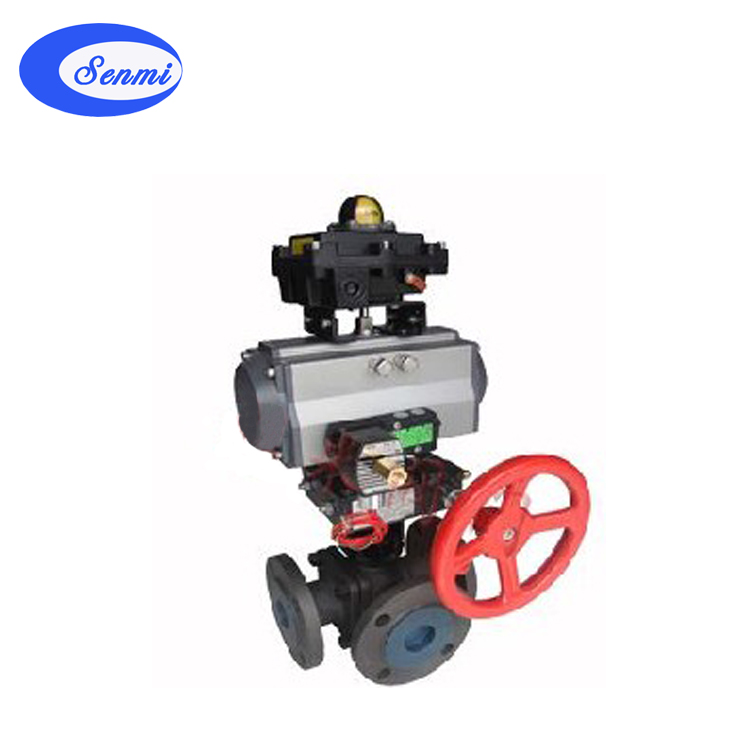

气动三通调节球阀
|

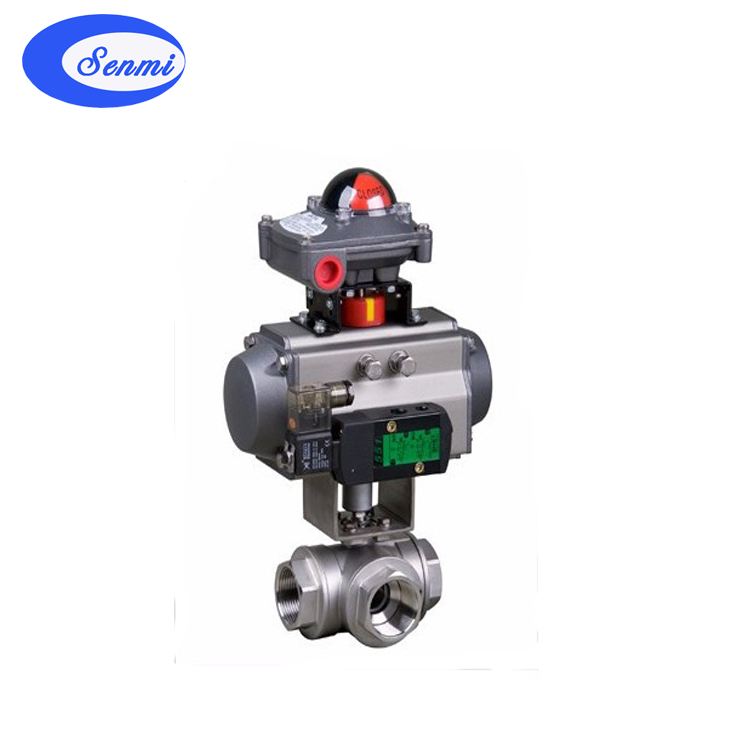

气动内螺纹三球阀
|
|
阀体、阀盖
|
WCB、CF8
|
|
球体
|
WCB+Hcr、CF8
|
|
阀杆
|
2Cr13、CF8
|
|
阀座
|
PTFE
|
|
填料
|
PTFE
|
三、气动三通调节球阀 介质流向原理
三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
四、气动三通调节球阀 执行标准
1.设计和制造：GB/T12237-1989； APl608
2.检验和试验：GB/T13927-1992； APl 598
3.法兰连接：JB/T79； ASMEANSI B165
4.结构长度：JB-2002
|
试验压力
|
公称压力(Mpa)
|
|
Mpa
|
1.6
|
2.5
|
4.0
|
CL150
|
JIS10K
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
3.2
|
2.4
|
|
密封试验
|
1.8
|
2.8
|
4.4
|
2.2
|
1.5
|
|
气密试验
|
0.5-0.7
|
|
工作温度
|
PTFE≤150℃ PTL≤300℃
|
|
适用温度
|
C：水、油、气；P：硝酸类；R：醋酸类
|
六、气动三通调节球阀 主要外型尺寸
|
公称压力PN(MPa)
|
公称通径DN(mm)
|
尺寸(mm)
|
|
D
|
D1
|
D2
|
L
|
H
|
L0
|
b
|
n-d
|
|
1.6
|
25
|
115
|
85
|
65
|
160
|
199
|
164
|
16
|
4-φ14
|
|
32
|
140
|
100
|
76
|
180
|
240
|
190
|
18
|
4-φ18
|
|
40
|
150
|
110
|
84
|
200
|
255
|
210
|
18
|
4-φ18
|
|
50
|
165
|
125
|
99
|
230
|
286
|
247
|
20
|
4-φ18
|
|
65
|
185
|
145
|
118
|
290
|
330
|
276
|
20
|
4-φ18>
|
|
80
|
200
|
160
|
132
|
310
|
349
|
308
|
20
|
4-φ18
|
|
100
|
220
|
160
|
156
|
350
|
421
|
348
|
22
|
8-φ18
|
|
125
|
250
|
210
|
184
|
400
|
485
|
432
|
22
|
8-φ18
|
|
150
|
285
|
240
|
211
|
480
|
582
|
524
|
24
|
8-φ22
|
|
2.5
|
25
|
115
|
85
|
65
|
160
|
199
|
164
|
16
|
4-φ14
|
|
32
|
140
|
100
|
76
|
180
|
240
|
190
|
18
|
4-φ18
|
|
40
|
150
|
110
|
84
|
200
|
255
|
210
|
18
|
4-φ18
|
|
50
|
165
|
125
|
99
|
230
|
286
|
247
|
20
|
4-φ18
|
|
65
|
185
|
145
|
118
|
290
|
330
|
276
|
22
|
8-φ18
|
|
80
|
200
|
160
|
132
|
310
|
349
|
308
|
24
|
8-φ18
|
|
100
|
235
|
190
|
156
|
350
|
421
|
348
|
24
|
8-φ22
|
|
125
|
270
|
220
|
184
|
400
|
485
|
432
|
26
|
8-φ26
|
|
150
|
300
|
250
|
211
|
480>
|
524
|
524
|
28
|
8-φ26
|
