ZSHV气动V型调节球阀
一、气动V型调节球阀 概述
SENMI气动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
●不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
●具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
●防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
●当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
●适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
 |
 |
|

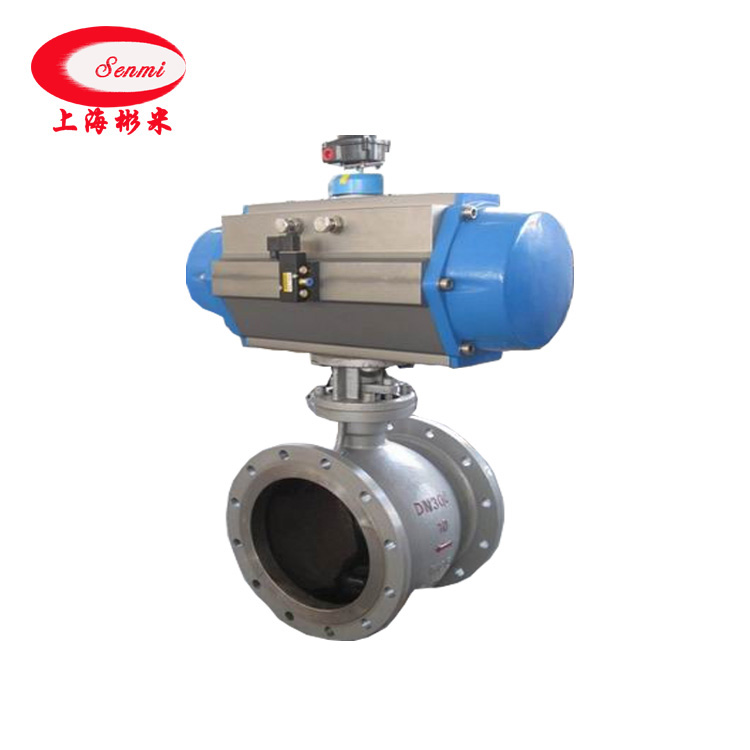

ZSHV气动V型调节球阀(配ZHL型活塞气缸)
|

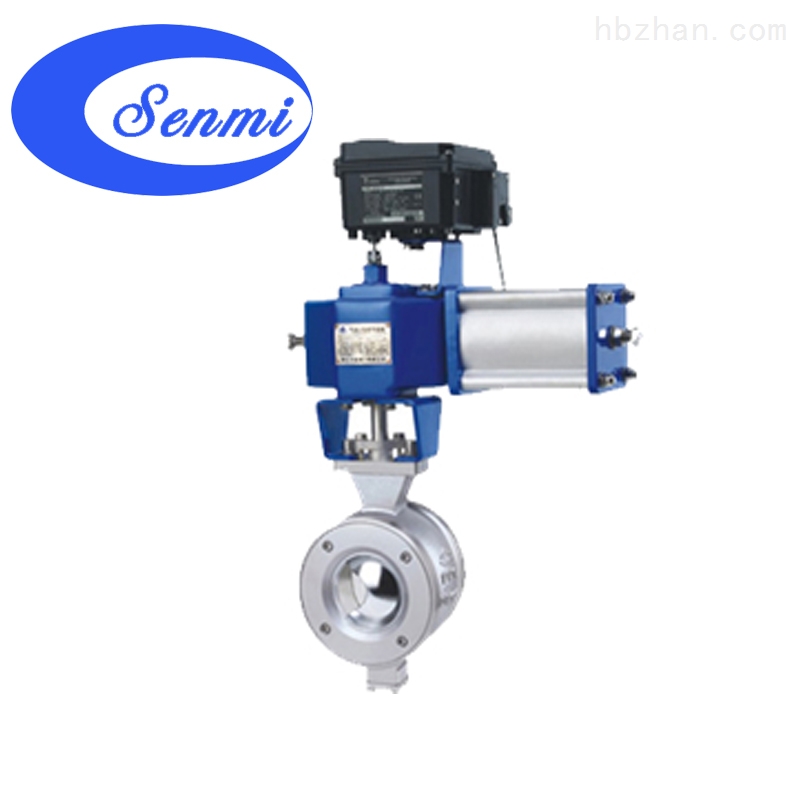

ZSHV气动V型调节球阀(配ZSQ型活塞气缸)
|
二、气动V型调节球阀 主要技术参数
|
公称通径DN(mm)
|
25～400
|
|
公称压力PN(MPa)
|
1.6～6.4
|
|
公称压力Ps(MPa)
|
强度试验
|
2.4～9.6
|
|
密封试验
|
1.76～7.0
|
|
材料\代号
|
C
|
P
|
R
|
|
主要
零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZGOCr18Ni12Mo2Ti
|
|
球杆
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
聚四氟乙烯、不锈钢、硬质合金
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
适用
工况
|
适用介质
|
水,蒸汽,油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28～425℃
|
-28～500℃
|
|
执行器
|
型 号
|
GT系列、AW系列,SW系列、BAW系列, BRAY系列
|
|
气源压力
|
0.4～0.7MPa
|
|
连接形式
|
对夹式、法兰式，法兰按JB79-59标准
|
|
基本误差
|
回差
|
死区
|
输入信号
|
气源
接口
|
|
电信号
|
气信号
|
|
全行程的
≤±2%
|
全行程的
≤±2%
|
全行程的
≤0.8%
|
4～20mADC
|
20～100Kpa
|
G1/8" G1/4"
|
|
公称通径D(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
额定流量系数Cv
|
32
|
43
|
78
|
90
|
160
|
250
|
360
|
610
|
1120
|
1850
|
2950
|
3700
|
7195
|
11466
|
|
公称压力PN(MPa)
|
1.6、2.5、4.0、6.4
|
|
流量特性
|
近似等百分比(参见典型曲线图)、直线特性
|
|
阀板转角(度)
|
0°～至90°(可调)
|
|
允许泄漏量等级
|
软密封：零泄露
硬密封：≤额定Cv×0.001%
|
软密封：VI微气泡级，金属密封：≤额定CV×0.065%
|
|
动作时间(S)
|
0.5
|
1.0
|
2.5～4.0
|
7.0
|
10
|
|
可调节比
|
250:1
|
300:1
|

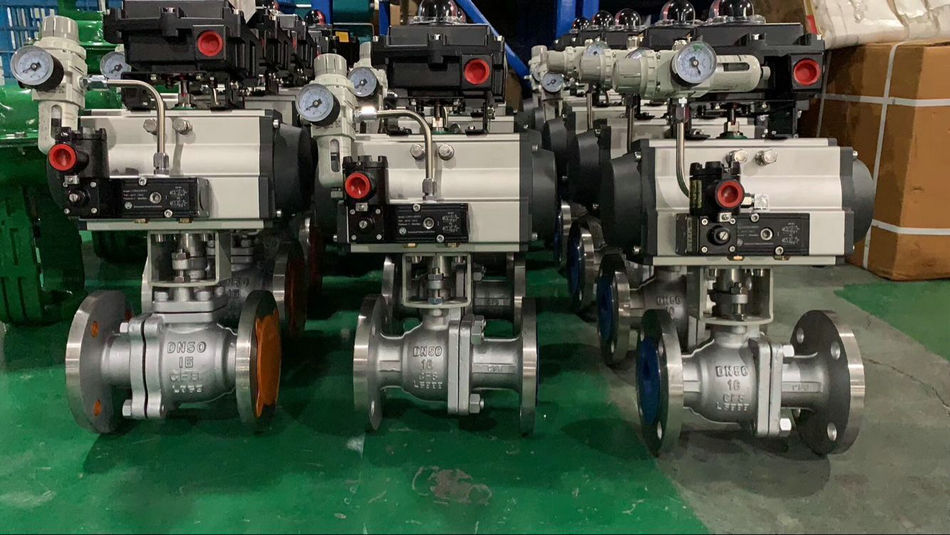

四、气动调节球阀实物图
|
执行
机构
|
状态
|
PN1.6,2.5,4.0,6.4 / ANSI Class 150#, 300# / JIS10K,20K,30K
|
|
填料：聚四氟乙石棉
|
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
GT65
|
关闭
|
4.99
|
1.13
|
|
|
|
|
|
|
|
|
|
|
△P
|
0.74
|
0.31
|
|
|
|
|
|
|
|
|
|
|
GT80
|
关闭
|
4.99
|
4.99
|
4.99
|
2.80
|
1.33
|
|
|
|
|
|
|
|
△P
|
1.72
|
0.83
|
0.53
|
0.30
|
0.16
|
|
|
|
|
|
|
|
GT90
|
关闭
|
|
4.99
|
4.99
|
2.80
|
2.62
|
|
|
|
|
|
|
|
△P
|
|
1.33
|
1.33
|
0.49
|
0.28
|
|
|
|
|
|
|
|
GT100
|
关闭
|
|
|
|
|
4.52
|
1.56
|
|
|
|
|
|
|
△P
|
|
|
|
|
0.48
|
0.16
|
|
|
|
|
|
|
GT125
|
关闭
|
|
|
|
|
4.52
|
4.50
|
2.31
|
1.43
|
|
|
|
|
△P
|
|
|
|
|
0.82
|
0.45
|
0.25
|
0.19
|
|
|
|
|
GT160
|
关闭
|
|
|
|
|
|
4.50
|
4.97
|
3.32
|
|
|
|
|
△P
|
|
|
|
|
|
0.81
|
0.52
|
0.40
|
1.13
|
|
|
|
AW17
|
关闭
|
|
|
|
|
|
|
4.95
|
3.21
|
0.13
|
2.74
|
1.91
|
|
△P
|
|
|
|
|
|
|
0.90
|
0.69
|
3.71
|
0.42
|
0.31
|
|
AW20
|
关闭
|
|
|
|
|
|
|
|
|
0.70
|
3.23
|
2.51
|
|
△P
|
|
|
|
|
|
|
|
|
0.70
|
0.54
|
0.40
|
六、气动V型调节球阀 外形连接尺寸
|
公称通径
DN(mm)
|
尺寸 (mm)
|
|
对夹
|
法兰式
|
L
|
H1
|
H2
|
|
D
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
|
25
|
64
|
110
|
85
|
65
|
14
|
4-14
|
102
|
277
|
60
|
|
40
|
82
|
145
|
110
|
85
|
16
|
4-18
|
114
|
305
|
75
|
|
50
|
100
|
160
|
125
|
110
|
16
|
4--18
|
124
|
364
|
95
|
|
65
|
120
|
180
|
145
|
120
|
18
|
4-18
|
145
|
379
|
105
|
|
80
|
131
|
195
|
160
|
135
|
20
|
8-18
|
165
|
389
|
120
|
|
100
|
158
|
215
|
180
|
155
|
20
|
8-18
|
194
|
402
|
140
|
|
125
|
180
|
245
|
210
|
185
|
22
|
8-18
|
213
|
426
|
165
|
|
150
|
216
|
280
|
240
|
210
|
24
|
8-23
|
229
|
453
|
185
|
|
200
|
268
|
335
|
295
|
265
|
26
|
12-23
|
243
|
473
|
205
|
|
250
|
326
|
405
|
355
|
320
|
30
|
12-25
|
297
|
540
|
240
|
|
300
|
460
|
460
|
410
|
3750
|
30
|
12-25
|
338
|
590
|
290
|
|
350
|
470
|
-
|
-
|
-
|
-
|
|
-
|
|
|
|
400
|
525
|
-
|
-
|
-
|
-
|
|
-
|
