  产品展示 首页 > 产品展示 > 气动切断阀
气动切断阀|气动薄膜切断阀|气动快速切断阀|印染机专用切断阀
放大图片
产品名称: 气动切断阀|气动薄膜切断阀|气动快速切断阀|印染机专用切断阀
产品型号: SMZQLP
产品特点: SENMI阀门专业生产提供气动切断阀,气动快速切断阀,气动薄膜切断阀,印染专用切断阀,切断阀型号,切断阀选型,气动阀型号
气动切断阀|气动薄膜切断阀|气动快速切断阀|印染机专用切断阀详细资料:

气动薄膜切断阀|气动快速切断阀

气动切断阀 概述
SMZQLP气动切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。


304气动快速切断阀

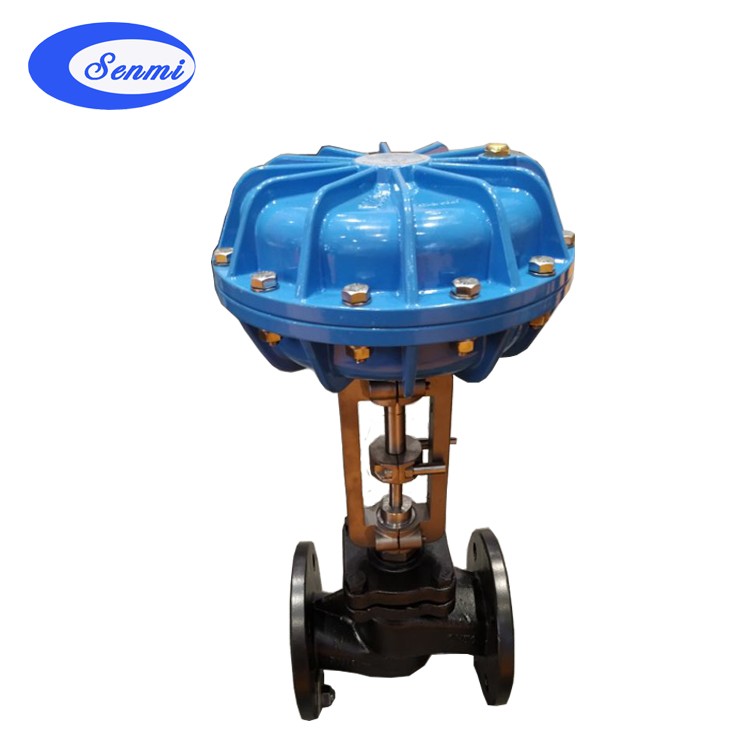

碳钢气动薄膜切断阀

气动薄膜切断阀 产品特点
切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。
阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
平衡型阀内件,提高了切断阀的许用压差。
波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
活塞式执行机构,操作力大,使用压差大。
气动切断阀 主要零件材料
阀体、密封套筒:HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯、阀座:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填 料:聚四氟乙烯、柔性石墨
波纹膜片:丁腈橡胶夹增强涤纶织物
弹 簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件):增强聚四氟乙烯
波纹管:1Cr18Ni9Ti
气动切断阀 规格与技术参数

公称通径 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
额定流量 系数 KV
单座、双座
5
7
11
20
30
48
75
120
190
300
480
760
套筒

11
20
30
48
75
120
190
300
480
760
公称压力 PN(MPa)
1.0 1.6 4.0 6.4
额定行程 (mm)
8
12
20
25
40
50
有效面积 (c m 2 )
ZMQ
100
200
400
600
1000
ZSQ
100
125
160
250
允许泄 漏量
硬密封 1/h
- 般: 10 -4 X 阀额定容量;严密型:单、双座: 1.2X10 -7 ,套筒 5X10 -6 X 阀额定容量
软密封
VI
允许压差 (MPa)
ZMQ P N 正作用
6.4
5.09
2.91
1.85
2.18
1.33
1.52
0.99
0.62
0.60
0.69
0.39
ZMQ P N 反作用
6.4
6.4
3.88
2.47
2.91
1.77
2.03
1.32
0.83
0.80
0.92
0.52
ZSQ P N
6.4
6.1
3.5
2.3
3.0
1.9
1.9
1.5
0.93
0.84
0.65
0.47
Z M S QM
公称压力
信号压力 (kPa)
ZMQ
0 或 250
ZSQ
0 或 400 ~ 600

1)本产品性能指标贯彻GB/T4213-92;
2)表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变;
3)表中允许值为使用标准气缸值,可配用不同的气缸提高允许压差.
气动薄膜切断阀 外形尺寸及重量

公称通径
15
20
25
32
40
50
65
80
100
125
150
200
A
ф 196
ф 232
ф 308
ф 394
ф 498
L
PN16 、 40
130
150
160
180
200
230
290
310
350
400
480
600
PN64
210
230
230
260
260
300
340
380
430
500
550
650
H
PN16 、 40
305
340
345
370
380
390
475
490
500
765
825
927
PN64
320
350
354
372
382
397
473
475
517
805
882
815
波纹管密封型
375
409
414
431
441
468
555
570
613
855
915
1017
H 1
PN16 、 40
50
53
58
70
75
83
93
100
110
125
143
170
PN64
60
65
70
77.5
85
90
100
85
125
148
170
208
H 2
PN16
115
115
121
130
140
153
178
190
200
260
320
360
PN40
125
125
130
140
150
160
185
200
220
280
320
380
PN64
150
150
160
170
180
200
230
250
282
310
430
480
H 3
PN16 、 40
404
415
428
448
468
561
578
590
886
1008
1120

PN64
365
430
498
528
528
530
535
540
600
890
1208
1305
波纹管密封型
395
465
478
509
509
548
641
658
670
976
1098
1210
重量 (kg)
标准型
10
10
12
15
18
23
35
45
60
75
90
120
波纹管密封型
12
12
14
17
20
26
38
48
64
79
95
125

气动快速切断阀 执行标准
·法兰标准:铸铁法兰按GB4216-84 铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式:PN10、PN16为凸面; PN40、PN64为凹凸面、阀体为凹面。
·结构长度:GB12221-89。
·执行机构气信号接口:内螺纹M10X1
·阀体法兰及法兰端面距离可以按用户指定的标准制造。如:ANSI、JIS、DIN等标准。
