| 产品名称： |
气动快速切断阀|气动薄膜快速切断阀 |
| 产品型号： |
|
| 产品特点： |
气动切断阀,气动活塞切断阀,气动单座切断阀,气动快速切断阀,气动薄膜切断阀,气动薄膜单座调节阀 |
|
一、气动快速切断阀 概述
ZSPQ由切断机构与气动活塞或薄膜执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。
产品符合GB/T4213-92。
 |
 |
|

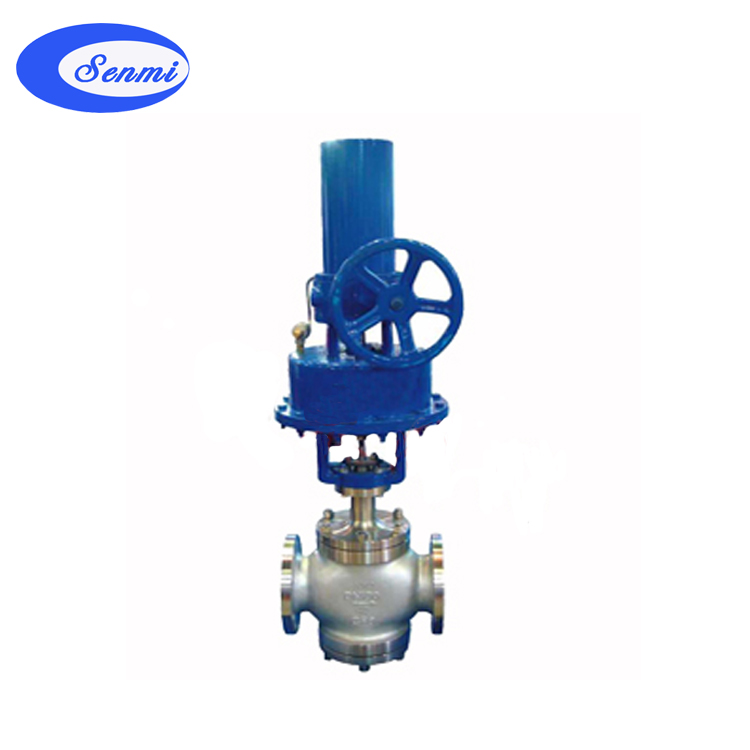

气动快速切断阀(带手轮)
|
气动快速切断阀 结构图
|
二、气动快速切断阀 主要零件材料
|
零件名称
|
材料
|
|
阀体、阀盖
|
ZG270-500、ZG1Cr18Ni9Ti
|
|
阀杆、阀芯
|
1Cr18Ni9
|
|
密封填料
|
V型聚四氟乙烯
|
|
密封垫
|
1Cr18Ni9夹石棉板
|
|
蜗杆
|
45
|
|
O型密封圈
|
耐油橡胶
|
|
压缩弹簧
|
60Si2Mn
|
|
支架
|
HT270
|
|
蜗轮箱、蜗轮、气缸、轴承盖、活塞
|
HT200
|
|
推杆
|
2Cr13
|
三、气动快速切断阀 型号、规格
|
类别
|
软密封
|
硬密封
|
|
常温型
|
中温型
|
高温型
|
低温型
|
|
型号
|
ZSPQ-40
|
ZSPQ-40G
|
ZSPQ-40G
|
ZSPQ-40D
|
|
规格
|
DN20～200
|
四、ZSPQ气动快速切断阀 技术参数
切断机构主要技术参数
|
公称通径 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
阀座直径 mm
|
26
|
43
|
43
|
52
|
62
|
79
|
94
|
115
|
145
|
166
|
216
|
可与本公司
商洽生产
|
|
额定流量系数 Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
|
公称压力 MPa
|
4.0(JB/T79·2-94)
|
|
行程 mm
|
16
|
25
|
40
|
60
|
|
介质温度 ℃
|
-16～150(常温)；-60～450(中温)；-60～550(高温)；-250～60(低温)；
|
|
流量特性
|
两位快开式
|
|
配执行机构
|
ZSD-D
|
ZSD-3
|
ZSD-5
|
ZSD-7
|
|
法兰尺寸、型式
|
按JB/T79·2-94凹式(常、中、高温)；按JB/T79·3-94榫槽式(低温)
|
|
阀体材质
|
ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
|
活塞执行机构主要技术参数
|
型号
|
ZSD-D
|
ZSD-3
|
ZSD-5
|
ZSD-7
|
|
活塞直径 mm
|
150
|
200
|
300
|
400
|
|
有效面积 cm2
|
175
|
305
|
700
|
1245
|
|
行程 mm
|
16
|
25
|
40
|
60
|
|
进气孔螺纹
|
M16×1.5
|
M20×1.5
|
M24×2
|
|
最大输出力 N
|
7200
|
12800
|
29300
|
5200
|
|
可配附件
|
空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
|
|
操作气源压力 KPa
|
500
|
五、气动快速切断阀 性能指标
|
公称通 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
泄漏量 滴/min
|
软密封
|
0
|
|
硬密封
|
1
|
3
|
5
|
7
|
9
|
|
切断时间S
|
1～2
|
2～4
|
|
额定行程偏差%
|
+10
|
注：泄漏量试验介质为水
六、气动快速切断阀 允许压差 MPa
|
公称通 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
允许压差
|
气开
|
4.0
|
4.0
|
4.0
|
2.8
|
3.5
|
2.4
|
|
气关
|
4.0
|
2.5
|
1.7
|
1.0
|
1.1
|
0.8
|
0.6
|
|
|
|
 |
|
