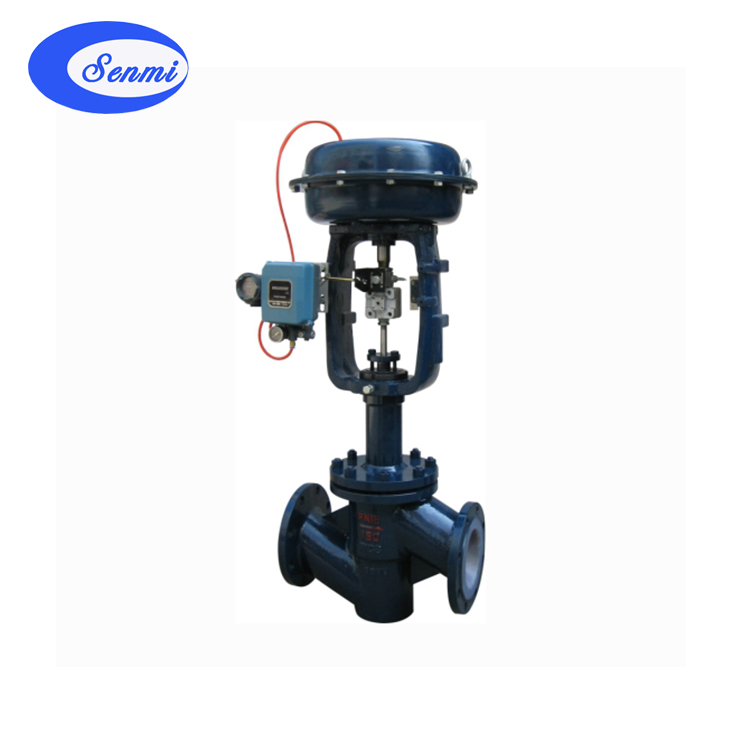

ZJHPF46型 气动波纹管衬氟调节阀
| 型 式 |
直通单座铸造球型阀 |
| 公称通径 |
20、25、32、40、50、65、80、100、125、150、200mm |
| 公称压力 |
PN1.6、4.0、6.4MPa |
| 法兰标准 |
JB/T79.1-94、79.2-94等 |
| 材 料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
| 上 阀 盖 |
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 |
螺栓压紧式 |
| 填 料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 结构形式 |
(详见图1~图5) |
| ■ 调节阀阀内组件 |
| 阀芯型式 |
单座柱塞型阀芯 |
| 流量特性 |
等百分比特性和线性特性 |
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金。
| 执行机构 |
|
|
|
|
|
| 型 式 |
ZHA/B多弹簧簿膜执行机构 |
| 型 号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
| 行 程mm |
10、16 |
25 |
40 |
40、60 |
100 |
| 弹簧范围KPa |
20～100（标准）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
| 供气压力 |
140～400KPa |
| 气源接口 |
RC1/4" |
| 环境温度 |
-30～+70℃ |
作用型式
气关式(B) —失气时阀位开(FO)；气开式(K) —失气时阀位关(FC)
调节阀附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
| 调节阀性能 |
|
|
|
|
| 项 目 |
不带定位器 |
带定位器 |
| 基本误差% |
±5.0 |
±1.0 |
| 回 差% |
≤3.0 |
≤1.0 |
| 死 区% |
≤3.0 |
≤0.4 |
| 始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
| 终点 |
±5.0 |
±1.0 |
| 气关 |
始点 |
±5.0 |
±1.0 |
| 终点 |
±2.5 |
±1.0 |
| 额定行程偏差% |
≤2.5 |
| 泄露量 l/h |
0.01%×阀额定容量 |
| 可调范围R |
30:01:00 |
硫酸调节阀额定流量系数Kv、额定行程、配用执行机构型号
| 公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 阀座直径dN(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数Kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
| 等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 额定行程 L(mm) |
10 |
16 |
25 |
40 |
60 |
| 执行机构型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
允许公差
| 公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 阀座直径dN(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 执行机构 |
ZHA/B22 |
ZHA/B 23 |
ZHA/B 34 |
ZHA/B 45 |
| 作用 |
气源 |
弹簧 |
允许压差(MPa) |
| 方式 |
压力 |
范围 |
| |
(Kpa) |
(Kpa) |
| 气关 |
140 |
20～100 |
6.4 |
6.19 |
3.96 |
2.23 |
2.14 |
0.87 |
0.56 |
0.35 |
0.34 |
0.22 |
0.14 |
0.15 |
0.1 |
0.06 |
| 250 |
20～100 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
5.68 |
3.64 |
2.3 |
2.21 |
1.43 |
0.91 |
0.95 |
0.66 |
0.37 |
| 400 |
40～200 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
5.04 |
3.18 |
3.06 |
1.98 |
1.26 |
1.32 |
0.92 |
0.52 |
| 气开 |
140 |
20～100 |
4.46 |
3.09 |
1.98 |
1.16 |
0.7 |
0.44 |
0.28 |
0.18 |
0.17 |
0.11 |
0.07 |
0.07 |
0.05 |
0.03 |
| 250 |
40～200 |
6.4 |
6.4 |
5.94 |
3.34 |
2.14 |
1.31 |
0.84 |
0.53 |
0.51 |
0.33 |
0.21 |
0.22 |
0.15 |
0.09 |
| 400 |
80～240 |
6.4 |
6.4 |
6.4 |
6.4 |
4.99 |
3.05 |
1.95 |
1.25 |
1.18 |
0.78 |
0.5 |
0.51 |
0.36 |
0.21 |
注：对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。
外形尺寸及重量单位：mm
| 公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
PN16/40 |
184 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
| PN64 |
210 |
210 |
251 |
251 |
286 |
311 |
337 |
394 |
457 |
508 |
650 |
| A |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
| H1 |
PN16/40 |
128 |
128 |
152 |
152 |
160 |
205 |
205 |
208 |
273 |
330 |
364 |
| PN64 |
140 |
140 |
160 |
160 |
180 |
210 |
210 |
220 |
290 |
340 |
370 |
| H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
| H3 |
PN16/40 |
208 |
208 |
224 |
228 |
228 |
334 |
334 |
342 |
408 |
453 |
482 |
| PN64 |
220 |
220 |
240 |
240 |
240 |
350 |
350 |
360 |
420 |
470 |
500 |
| H4 |
338 |
338 |
402 |
402 |
405 |
627 |
628 |
635 |
698 |
702 |
728 |
| H5 |
PN16/40 |
58 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
| PN64 |
68 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
| C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
| H6 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
| 重量(kg) |
PN16/40 |
22 |
22 |
24 |
32 |
38 |
62 |
67 |
83 |
132 |
160 |
245 |
| PN64 |
25 |
25 |
30 |
42 |
52 |
78 |
82 |
102 |
170 |
190 |
285 |
注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。 |
