气动角式调节阀|气动角座调节阀
一、气动角式调节阀 概述
ZJSJ气动角式调节阀采用顶部导向结构，配用多弹簧气动执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合。本系列产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列。产品公称压力等级有PN10、16、 25、64、100；阀体口径范围DN20-DN200。泄露等级有Ⅳ或Ⅵ 级。适用流体温度由-200℃-+560℃范围内多种档次，流量特性为线形或等百分比。多种规格可供选择。本系列调节阀结构新颖，功能完善、品种齐全。
 |
 |
|

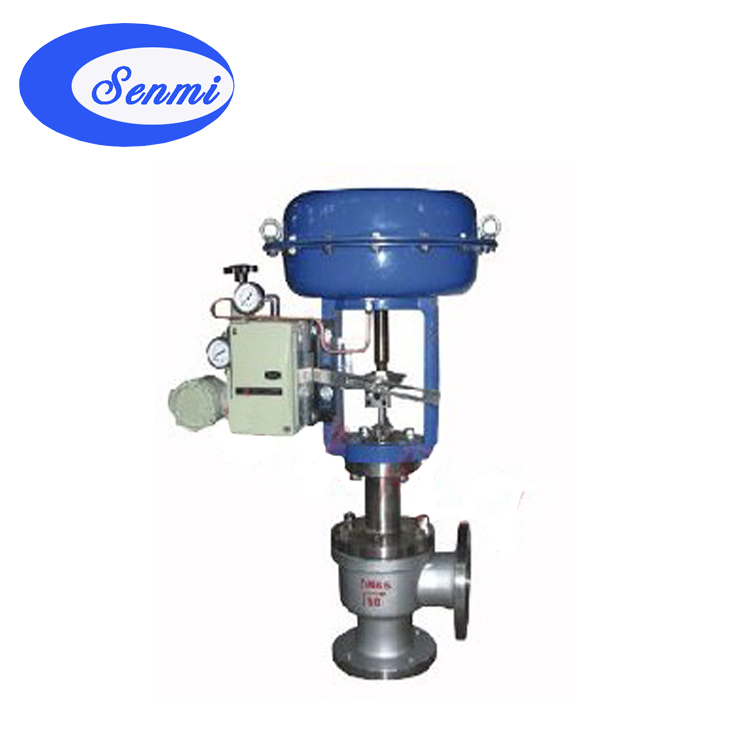

气动角式调节阀
|

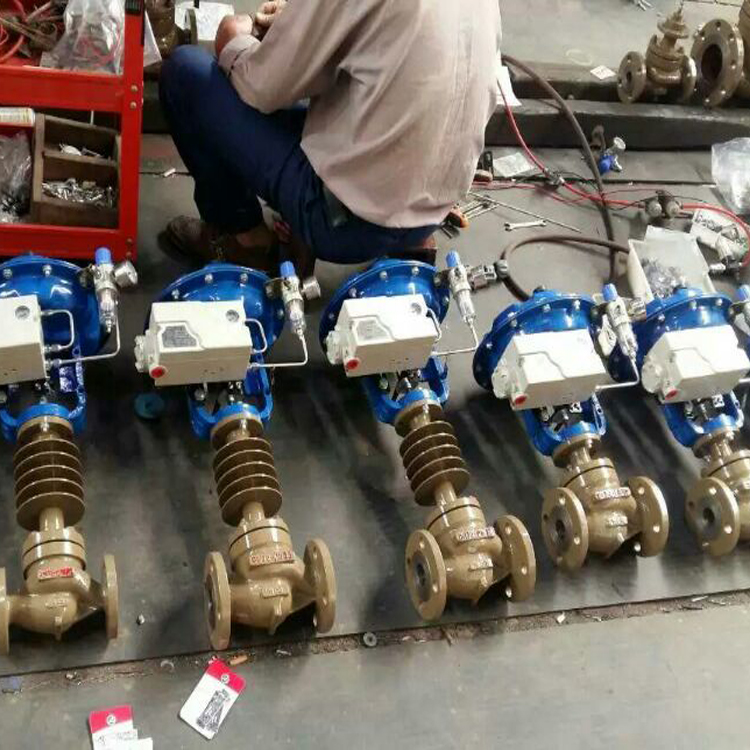

气动控制阀装配
|
二、气动角式调节阀 主要零件材料
|
本体材质为碳钢
|
本体材质为不锈钢
|
|
1
|
阀体
|
WCB
|
LCB
|
WC9
|
1
|
阀体
|
CF8
|
CF8M
|
CF3M
|
|
2
|
阀座
|
304
|
304
|
304
|
2
|
阀座
|
304
|
316
|
316L
|
|
3
|
阀芯
|
304
|
304
|
304
|
3
|
阀芯
|
304
|
316
|
316L
|
|
4
|
导向套
|
304
|
304
|
304
|
4
|
导向套
|
304
|
316
|
316L
|
|
5
|
阀盖
|
WCB
|
LCB
|
WC9
|
5
|
阀盖
|
CF8
|
CF8M
|
CF3M
|
|
6
|
阀杆
|
304
|
304
|
304
|
6
|
阀杆
|
304
|
316
|
316L
|
|
7
|
填料
|
PTFE/柔性石墨
|
7
|
填料
|
PTFE/柔性石墨
|
|
8
|
弹簧
|
65Mn
|
8
|
弹簧
|
65Mn
|
|
9
|
螺母
|
304
|
304
|
304
|
9
|
螺母
|
304
|
316
|
316L
|
三、气动角式调节阀 阀盖形式
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
|
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量
系数KV
|
直线
|
6.9.6
|
11
|
17.6
|
27.5
|
44
|
69
|
100
|
176
|
275
|
440
|
690
|
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
执行机构
型号
|
正作用
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|
反作用
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
|
膜片有效面积Ae(cm2)
|
280
|
400
|
600
|
1000
|
|
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4 10.0
|
|
固有流量特性
|
直线? 等百分比
|
|
固有可调比R
|
50：1
|
|
信号范围Pr(KPa)
|
20-60、20-100、40-200、60-100、80-240
|
|
气源压力Ps(MPa)
|
0.14、0.25、0.28、0.40
|
|
允许泄露量
|
Ⅵ级
|
|
工作
温度
|
常温型
|
-20—200、-40—250、-60—250
|
|
散热型
|
-40—450、-60—450
|
|
高温型
|
450—560
|
|
低温型
|
-60— -100、-100— -200、-200— -250
|
|
序号
|
项 目
|
标准型调节阀
|
散热、低温型调节阀
|
|
不带定位器
|
带定位器
|
不带定位器
|
带定位器
|
|
1
|
基本误差＜(%)
|
±5
|
±1
|
±15
|
±4
|
|
2
|
回差＜(%)
|
3
|
1
|
10
|
3
|
|
3
|
死区＜(%)
|
3
|
0.4
|
8
|
1
|
|
4
|
始终点偏差
＜(%)
|
气开
|
始点
|
±2.5
|
±1
|
±6
|
±2.5
|
|
终点
|
±5
|
±15
|
|
气关
|
始点
|
±5
|
±15
|
|
终点
|
±2.5
|
±6
|
|
5
|
|
±2.5
|
+2.5
|
+6
|
+2.5
|
六、气动角式调节阀 外型尺寸
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/25
|
95
|
100
|
105
|
115
|
125
|
145
|
155
|
175
|
200
|
225
|
275
|
|
PN40
|
95
|
100
|
105
|
115
|
125
|
145
|
155
|
175
|
200
|
225
|
275
|
|
PN64、100
|
115
|
115
|
130
|
130
|
150
|
170
|
190
|
215
|
250
|
275
|
325
|
|
H
|
349
|
350
|
358
|
378
|
393
|
494
|
503
|
521
|
634
|
696
|
715
|
|
H1
|
444
|
445
|
458
|
478
|
492
|
594
|
628
|
646
|
759
|
846
|
915
|
|
H2
|
419
|
423
|
445
|
478
|
490
|
582
|
624
|
620
|
759
|
840
|
905
|
|
H3
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
|
C
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
|
L1
|
289
|
289
|
289
|
289
|
289
|
347
|
347
|
347
|
476
|
476
|
476
|
|
压力等级
|
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
|
|
执行机构
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
