气动小流量调节阀|气动微小流量调节阀
一、气动微小流量调节阀 概述
气动微小流量调节阀是专门针对小流量调节而开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。它适用于液体、蒸汽等介质的注流量调节场合。
本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。
 |
 |
|

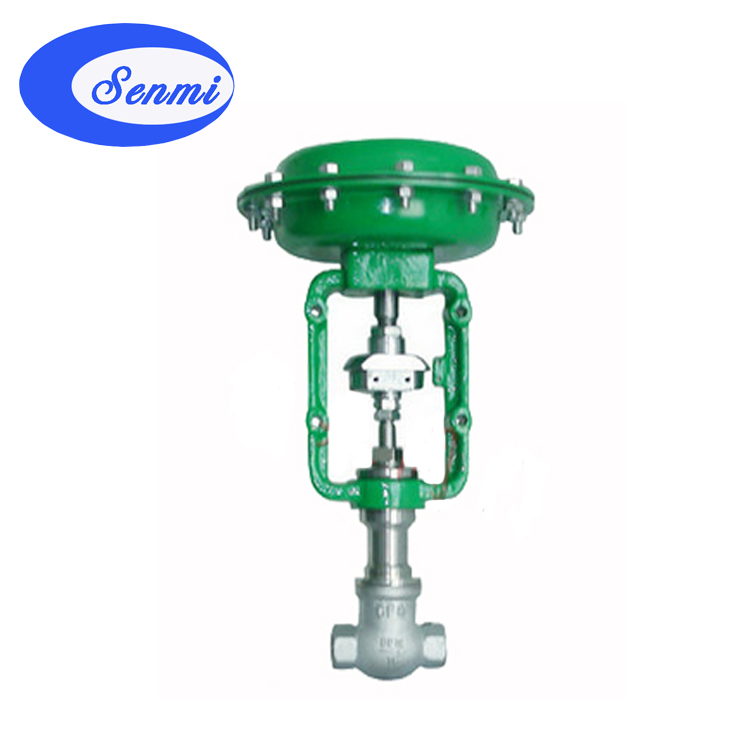

气动微小流量调节阀
|
气动微小流量调节阀
|
二、气动微小流量调节阀 主要零部件参数
本体部分
● 阀体形式：直通锻造阀体
● 阀体材质：20# F22 304 316
● 公称通径：DN1.5～DN20
● 公称压力：PN(国标)1.6 4.0 10.0 16.0 20.0 32.0MPa ， ANSI(美标) 150 300 600 900 1500LB
● 连接形式：法兰:FF RF RTJ等，螺纹:NPT，焊接:SW BW
● 结构长度：符合IEC534
● 阀盖形式：一体式
● 填 料：聚四氟乙烯 柔性石墨等
● 密 封 垫：金属夹石墨密封垫 四氟乙烯垫等
阀内部件
● 阀芯型式：单座柱塞式
● 流量特性：等百分比、线性
执行机构
● 气 动：气动薄膜多弹簧执行机构
● 单 作 用：气—开(弹簧复位)
● 双 作 用：气—开/气—关
三、气动微小流量调节阀 主要技术参数
|
公称通径(mm)
|
G1/2"
|
G3/4"
|
|
阀座直径(mm)
|
1.5
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
流量系数Kv
|
0.0025
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.00
|
|
可调范围
|
30:1
|
|
公称压力
|
标准产品1.6 4.0 6.4、10MPa
|
|
阀芯形式
|
单座柱塞型阀芯
|
|
流量特性
|
直线
|
|
作用形式
|
气开式、气关式
|
|
工作温度
|
普通型-40～230℃，散热片型230～450℃，特殊订货450～600℃
|
|
法兰标准
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
|
执行机构
|
ZHA/B型多弹簧气动薄膜执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等
|
注： 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数<0.08需特殊订货。
四、气动微小流量调节阀 主要性能指标
泄漏率：Ⅵ 级， 小于额定流量的10-4
回差：不带定位器， 小于全行程的3%； 带定位器， 小于全行程的1%
基本误差：不带定位器， 小于全行程的±5%； 带定位器， 小于全行程的±1%
死区：不带定位器 ， 小于全行程的3%； 带定位器， 小于全行程的1%注：测试使用填料为聚四氟乙烯填料。
五、气动微小流量调节阀 允许压差
|
执行机构
|
ZHA(B)-11
|
|
行程(mm)
|
10
|
|
有效面积(cm3)
|
200
|
|
气源接口尺寸
|
M16×1.5
|
|
公称通径(mm)
|
G1/2"
|
G3/4"
|
|
阀座直径(mm)
|
1.5
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
允许压差△P(MPa)
|
6.4
|
5.2
|
4.6
|
注：(1)ZHA：正作用执行机构 ；ZHB 反作用执行机构。
六、气动微小流量调节阀 外型尺寸及重量
|
公通通径(mm)
|
G1/2"
|
G3/4"
|
|
连接长度 L(mm)
|
92
|
92
|
|
高度 H(mm)
|
30
|
30
|
|
H2(mm)
|
330
|
330
|
|
气动执行器宽D1(mm)
|
230
|
230
|
