一、气动衬氟隔膜调节阀 概述
精小型气动薄膜隔膜调节阀由隔膜阀和气动执行机构两部分组成，它以压缩空气为动力，实与对工艺管道中流体介质流量的调节。
由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动薄膜隔膜阀具有阴力小、流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。
二、气动衬氟隔膜调节阀 结构特征
调节阀是由气动薄膜执行机构与调节机构二部分组成，其结构与原理见图一。隔膜阀与被调介质直接接触，由于隔膜的运动，改变了与阀体截面间的流通面积，从而调节介质的流量。
三、气动衬氟隔膜调节阀 规格与技术参数
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
额定流量系数Kv
|
8
|
12
|
16
|
28
|
60
|
68
|
90
|
160
|
300
|
410
|
618
|
1200
|
2150
|
|
流量特性
|
近似快开特性
|
|
公称压力PN(MPa)
|
0.6、1.0、1.6、2.5
|
|
连接形式
|
法兰连接：PN1.0按JB78标准
|
|
配用执行机构型号
|
ZHA、ZHB
|
|
有效面积Fece2
|
280
|
400
|
600
|
1000
|
|
行程Lmm
|
8
|
10
|
16
|
25
|
40
|
60
|
|
作用方式
|
气关式；气开式
|
|
弹簧压力范围(KPa)
|
标准20—100、可选用40—200、20—60、60—100
|
|
供气压力(MPa)
|
标准0.14 可选用0.24
|
|
气源接头
|
M16×1.5
|
|
固有可调比R
|
30：1
|
|
工作温度
|
-30~+150℃
|
四、气动衬氟隔膜调节阀 主要零部件材料
|
序号
|
零件名称
|
灰铸铁
|
碳钢
|
不锈钢
|
超低碳不锈钢
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体、阀盖、阀瓣
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
阀杆
|
35
|
1Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里层
|
FEPF46、PFA(可溶性聚四氟乙稀)、PCTFE(F3)、PO(聚烯烃)
|
|
4
|
隔膜
|
FEPF46、PFA(可溶性聚四氟乙稀)、CR(氯丁橡胶)、EPDM(乙丙橡胶)
|
|
5
|
阀杆螺母
|
ZcuAl10Fe3
|
|
6
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni9Ti
|
|
7
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|

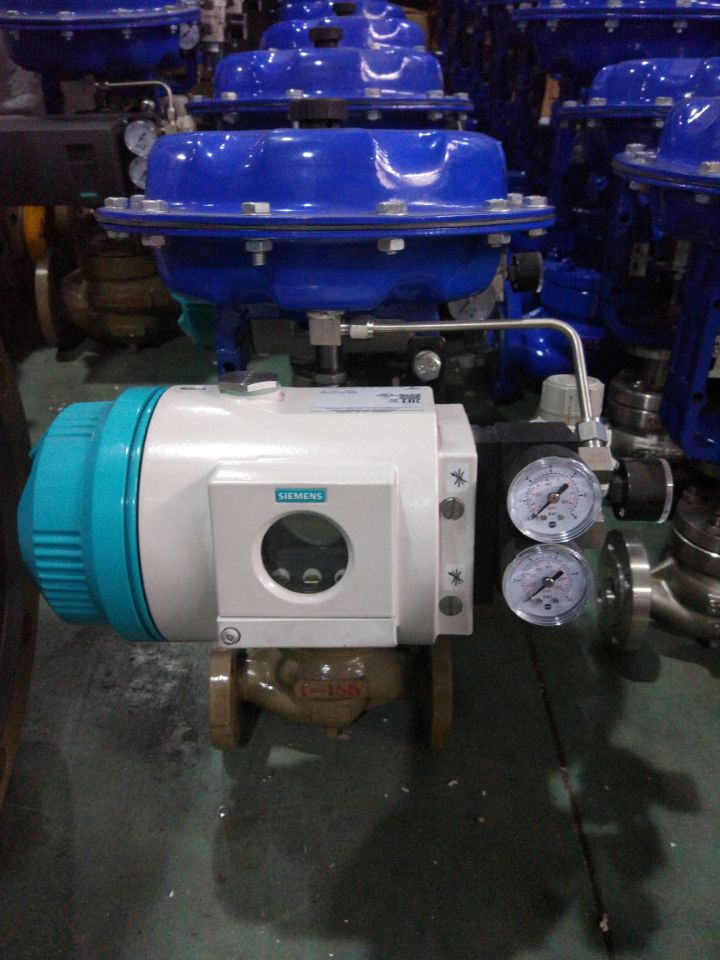

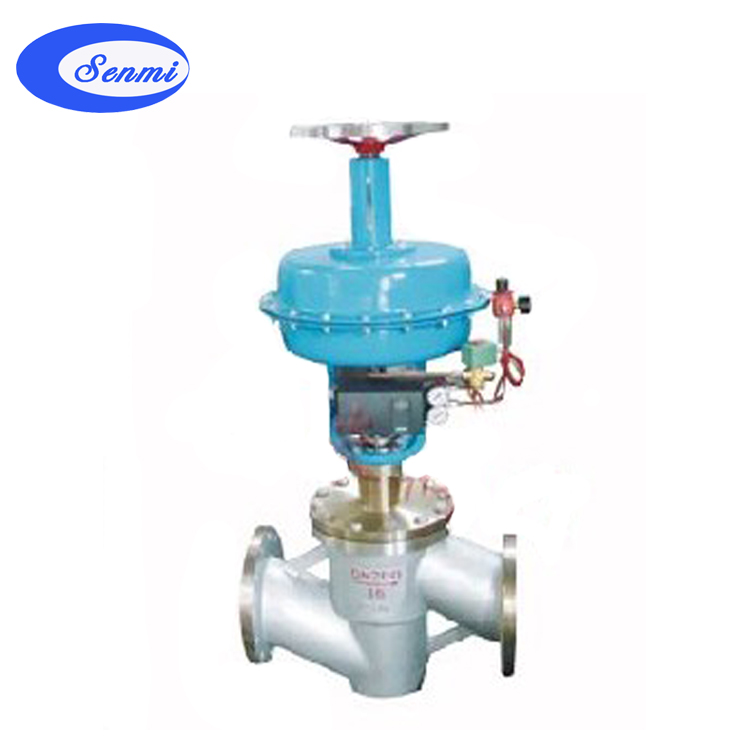

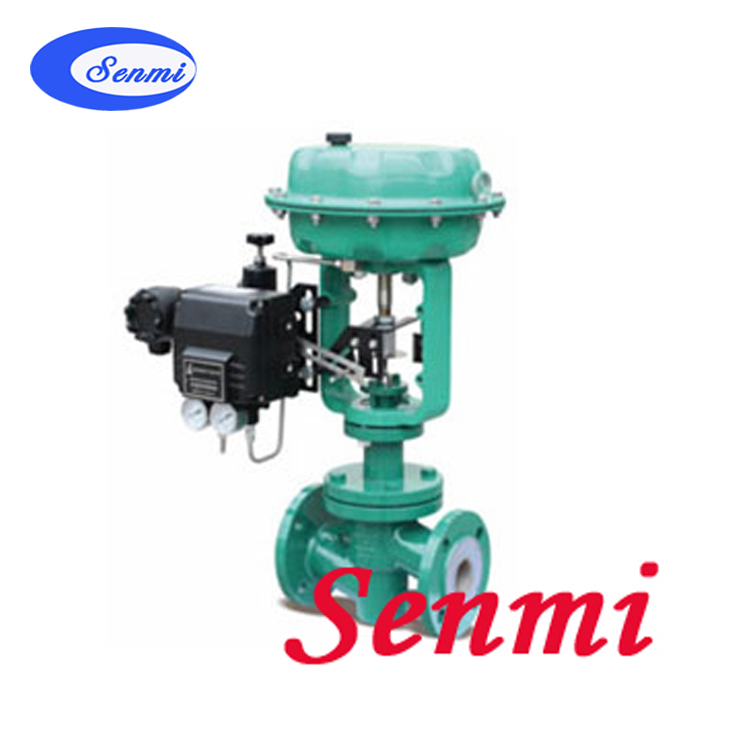

气动调节阀实物图
