卫生级气动薄膜调节阀|气动卫生型调节阀
一、卫生级气动薄膜调节阀 概述
SENMI气动卫生型调节阀适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便、调节精度高等优点，尤其是在压降损失小、流量大、可调范围广、流量精度高，完全符合IEC534-1-1978标准。阀门泄漏量符合ANSIB16.104标准，调节阀配用不同的多弹簧执行机构，输出力大。
 |
 |
|

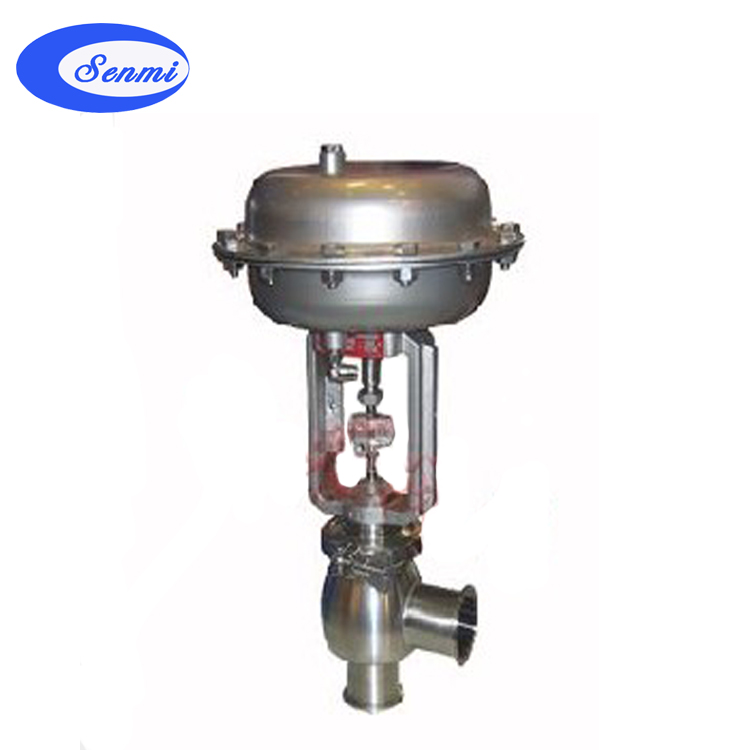

卫生级气动薄膜调节阀
|
卫生级气动薄膜调节阀结构图
|
二、卫生级气动薄膜调节阀 特性和优点
角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使阀门打开和维修快捷容易，使过程停机时间缩短。
阀体型式 ：角型铸造球体式(标准型) 三通、直通、多通等(变型产品)
公称通径：Dn15、25、40、50、65、80、100mm
公称压力：PN1.0MPa
连接型式 ：卡箍式、螺纹式、法兰式(如无合同约定，将按卡箍式连接供货)
材 料 ：不锈钢304SS、316SS、316LSS
填 料： 三元乙丙橡胶,聚四氟乙烯
阀芯型式：单座柱塞型阀芯
流量特性：等百分比(E%)；直线(L)
材 料：不锈钢304SS、316SS、316LSS
执行机构型式：多弹簧式膜片执行机构
膜片材料：乙丙橡胶夹尼龙
弹簧范围：1.5～3kg/cm2(0.15～0.3MPa)
气源接口：M16×1.5
环境温度：-30～+70℃
阀体型式：气开式或气关式
五、卫生级气动薄膜调节阀 附件
阀门定位器、手轮机构、空气过滤减压阀、行程开关、阀位传送器等。
六、卫生级气动薄膜调节阀 性能
泄漏量：小于额定Kv的0.01%
回差：带定位器：小于全行程的1%；不带定位器：小于全行程的3%
基本误差：带定位器：小于全行程的±1%；不带定位器：小于全行程的±5%
可调范围：50：1
七、卫生级气动薄膜调节阀 Kv值和许用压差
|
公称通径
|
15
|
25
|
|
40
|
50
|
65
|
80
|
|
KV值
|
|
6.3
|
11
|
16
|
25
|
28
|
44
|
45
|
63
|
63
|
100
|
|
许用压差MPa
|
1.0
|
0.6
|
0.4
|
八、卫生级气动薄膜调节阀 外形尺寸
|
公称通径mm
|
25
|
40
|
50
|
65
|
80
|
|
L0
|
100
|
105
|
105
|
155
|
155
|
|
L1
|
100
|
125
|
125
|
175
|
175
|
|
A
|
φ285
|
φ285
|
φ285
|
φ285
|
φ285
|
|
L
|
90
|
90
|
90
|
95
|
95
|
|
H
|
470
|
480
|
480
|
510
|
510
|
