ZJSG气动隔膜调节阀|气动薄膜隔膜调节阀
一、气动隔膜调节阀 概述
ZJSG气动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。由隔膜阀配用气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。
本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。
 |
 |
|

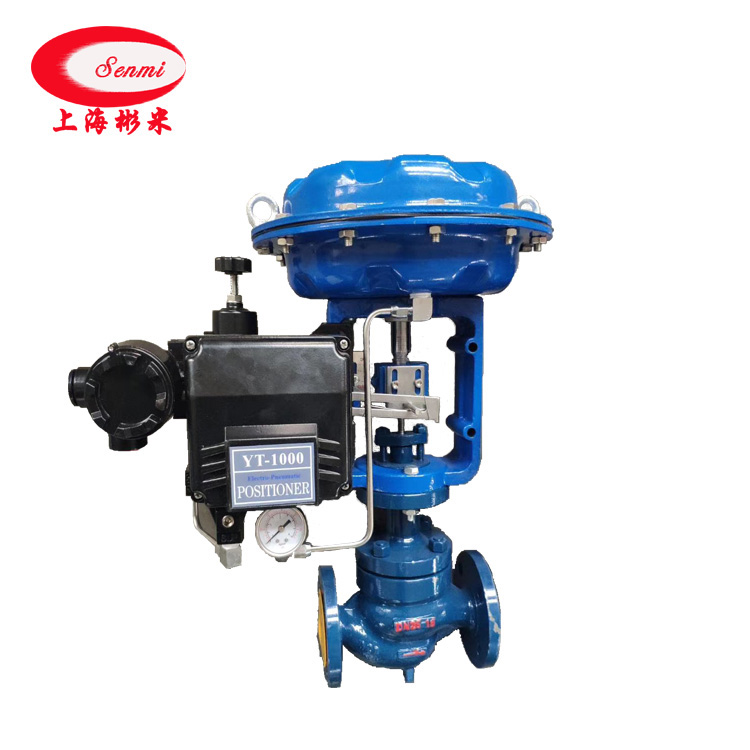

气动隔膜调节阀
|

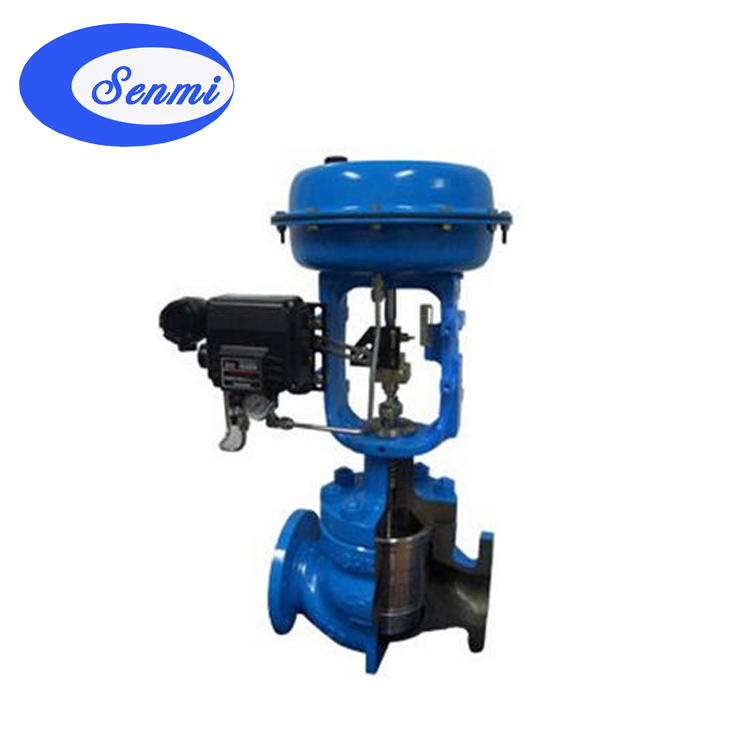

气动隔膜调节阀结构图
|
二、气动隔膜调节阀 产品特点
采用轻型执行机构，高度及重量均可减小30%。
阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
阀体：HT200、ZG230～450或下述材质衬里
隔膜：丁荃胶、天然胶、聚四氟乙烯波纹
薄膜：丁腈橡胶夹增强涤纶织物
弹簧：60S12Mn 阀体衬里材质及适用范围
|
阀体衬里
|
使用温度(℃)
|
适用介质
|
|
无衬里
|
-10～+175
|
适用于非腐蚀性介质
|
|
软橡胶
|
-10～+85
|
有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等
|
|
硬橡胶
|
-10～+85
|
适用于无机械、盐类、盐suan、镀金属溶液、软水、氯化物、氯气等
|
|
氯丁胶
|
-10～+105
|
适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
|
|
丁荃胶
|
-10～+120
|
防腐性能和耐磨性能良好，对大部分无机suan和suan性灰浆的耐蚀性最好
|
|
搪瓷
|
-10～+175
|
适用于温无机suan、氧化suan、卤素、醇类、酯类等化合物
|
|
氟46
|
-10～+190
|
适用于硫suan、盐suan、氢氧化钠等强腐蚀介质
|
|
隔膜材质
|
使用温度(℃)
|
适用介质
|
|
丁荃胶(B级)
|
-40～+100
|
大部分无机suan如：硫、氢氟suan、磷suan等适用，耐蚀性好，同时而各种碱和盐类
|
|
天然胶(Q级)
|
-50～+100
|
主要用于净化水、无机盐和烯的矿物suan介质
|
|
聚四氟乙烯
|
-10～+150
|
极优的化学稳定性、耐强suan、浓碱、强氧化剂的腐蚀
|
五、气动隔膜调节阀 主要技术参数
|
公称通径mm
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
公称压力MPa
|
0.6 10
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
|
流量特性
|
近似快开型
|
|
介质温度℃
|
-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)
|
|
法兰形式
|
法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式
|
|
阀体材质
|
PN (MPa)
|
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
可调比R
|
30:1
|
|
气源接头
|
M16×1.5
|
六、气动隔膜调节阀 执行机构主要技术参数
|
公称通径(mm)
|
配用执行机构号
|
主要技术参数
|
|
薄膜有效面积(cm2)
|
行程(mm)
|
额定流量系数Kv值
|
|
15
|
ZMA(B)-2
|
280
|
10
|
8
|
|
20
|
12
|
|
25
|
16
|
|
32
|
ZMA(B)-3
|
400
|
16
|
28
|
|
40
|
60
|
|
50
|
25
|
68
|
|
65
|
ZMA(B)-4
|
630
|
90
|
|
80
|
40
|
160
|
|
100
|
300
|
|
项目
|
技术指标
|
|
不带定位器
|
带定位器
|
|
基本误差％
|
±10
|
±1.5
|
|
回差％
|
8
|
1.5
|
|
死区％
|
6
|
0.6
|
|
允许泄漏量
|
衬里材料为聚三氟乙烯隔膜材料 为：氯丁橡胶，氟橡胶
|
10-4×阀额定容量
|
|
无衬里材料为，隔膜材料为：氯 丁橡胶，氟橡胶
|
5×10-6×阀额定容量
|
|
可配附件
|
电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等
|
|
额定流量系数Kv偏差％
|
±20
|
表中所列执行机构为标准配置，可根据工艺要求选配。
八、气动隔膜调节阀 允许压差
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
额定流量系数Kv
|
8
|
12
|
16
|
28
|
60
|
67
|
90
|
160
|
300
|
|
公称压力(MPa)
|
1.0
|
|
配用执行机构型号
|
ZMA(B)-2
|
ZMA(B)-3
|
ZMA(B)-4
|
|
关闭时 允许最 大压力 MPa
|
信 号 压 力 MPa
|
P2=0
|
120
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
|
140
|
1.0
|
1.0
|
0.80
|
0.80
|
0.60
|
0.4
|
0.4
|
0.2
|
0.10
|
|
P1=P2
|
120
|
0.45
|
0.45
|
0.20
|
0.20
|
0.15
|
0.1
|
0.1
|
0.05
|
0.02
|
|
140
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
九、气动隔膜调节阀 外形安装尺寸
|
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
|
L(mm)
|
181
|
184
|
222
|
254
|
276
|
298
|
352
|
451
|
600
|
720
|
|
H(mm)
|
67
|
72
|
87
|
92
|
105
|
110
|
127
|
174
|
209
|
300
|
|
H1(mm)
|
479
|
479
|
553
|
562
|
754
|
795
|
857
|
/
|
/
|
/
|
|
D(mm)
|
280
|
325
|
410
|
/
|
/
|
/
|
