一、SP45F、SP15F型数字锁定平衡阀 概述
SP45F、SP15F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。
|
|

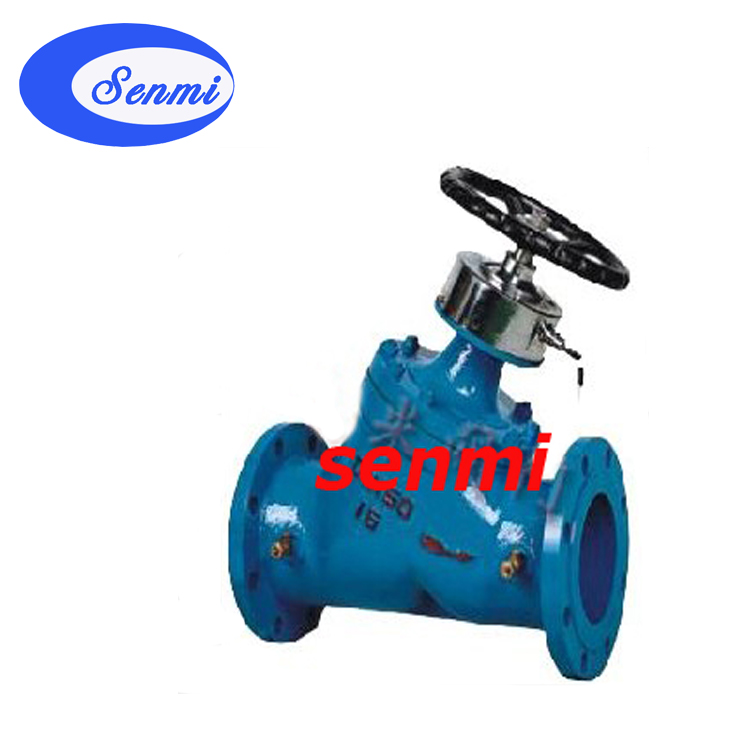

SP45F、SP15F型数字锁定平衡阀
|

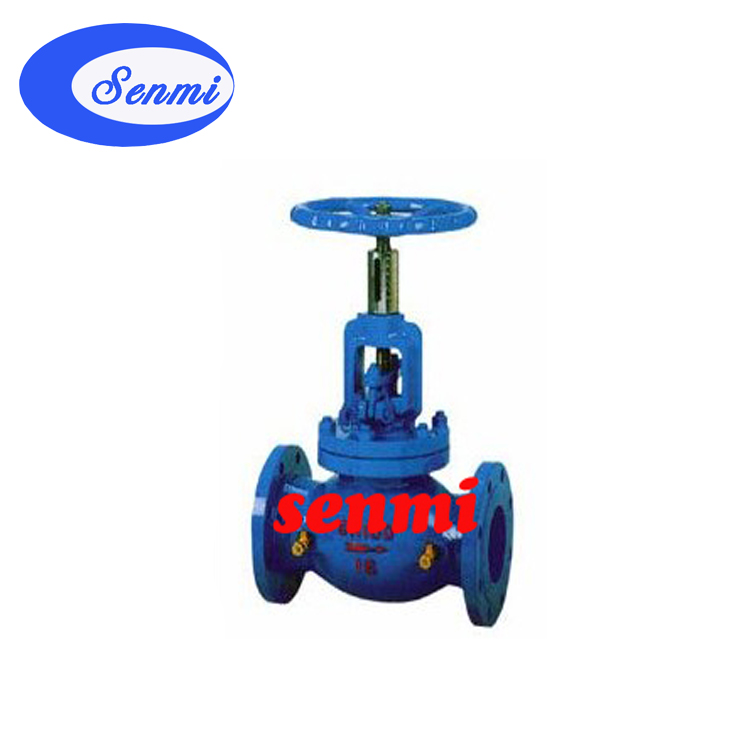

KPF平衡阀
|
二、SP45F、SP15F型数字锁定平衡阀 主要技术参数
型号
|
SP15F-10/16
|
SP45-10/16
|
备注
|
试验压力
|
1.5(MPa) 2.4(MPa)
|
需要耐腐蚀、高压、高温的阀门,可面议预定。
|
工作压力
|
1.0(MPa) 1.6(MPa)
|
工作温度
|
≤120℃
|
适用介质
|
水、蒸汽、油品
|
特性曲线
|
等百分比
|
安装使用范围
|
管网系统的主干、分去干、室内供水管、分去立管以及多台锅炉
|
三、SP45F、SP15F型数字锁定平衡阀 SP15F型主要外形及连接尺寸
DN
|
ZG
|
L
|
S
|
H
|
重量kg
|
15
|
1/2"
|
100
|
27
|
128
|
1
|
20
|
3/4"
|
115
|
33
|
128
|
1.5
|
25
|
1"
|
125
|
46
|
130
|
1.8
|
32
|
5/4"
|
140
|
55
|
150
|
2
|
40
|
3/2"
|
160
|
55
|
187
|
2.5
|
四、SP45F、SP15F型数字锁定平衡阀 SP45F-10/16型主要外形尺寸
DN
|
L
|
H
|
32
|
180
|
230
|
40
|
200
|
242
|
50
|
230
|
250
|
65
|
290
|
260
|
80
|
310
|
329
|
100
|
350
|
340
|
125
|
400
|
424
|
150
|
480
|
454
|
200
|
550
|
517
|
250
|
622
|
573
|
300
|
698
|
617
|
350
|
787
|
705
|
五、SP45F、SP15F型数字锁定平衡阀 注意事项
1、SP45F平衡阀具备流量调节和测量功能,为使流往阀门前后的水流稳定,保证测量精度,建议尽可能安装在直管段处。
2、阀体上的箭头方向为水的流动方向,切勿装反。
3、由于阀塞为锥型,在小开度时容易挤住杂物,安装时要把阀门关到0位,以免掉进杂质。冲流管道时要把阀门开至100%,以免堵塞。
4、当关断阀门时,刻度盘、圈数显示窗、百分比显窗均显示为0。
5、锁定时要左右轻轻转动手柄,同时顺时针方向旋转钥匙,直到手柄不能转动为止。
6、需改变开度,先用钥匙开锁,再转动手轮,调到所需开度,用钥匙锁定。
