SM-SOVG系列平衡阀主要用于解决流体输配管网水力失调的难题,根据系统设计,确定在不同的开度及压差的前提下支线供水量是恒定的。
特点
SM-SOVG平衡阀设计精密,结构简单,参数准确,寿命较其他同类产品要高,可确保寿命在5年以上,是SENMI阀门最新开发的节能产品。
此类产品安装后需要进行流量的调试,确保压差的前提下,满足设计的流量。
阀门材料选用 使用环境
|
DN15-DN40
|
DN50-DN300
|
|
工作介质:水
|
流量精度:±5%
|
阀体
|
黄铜
|
铸铁
|
工作温度:-10~110℃
|
额定压力: 25 Bar (2.5MPa)
|
密封件
|
丁腈橡胶
|
丁腈橡胶
|
环境温度:防冻
|
法兰连接: GB/T9113.1-2000
|
表面处理
|
表面抛砂处理
|
防氧化喷涂处理
|
|
注意事项
1根据阀门选型正确使用阀门,避免用错流量及压差;
2注意系统管道排气,系统存气,可能会引起介质堵塞、调节功能失效、或噪声过大;
3安装过程中应注意介质流向,方向装反会失去功能;
4阀门进水端建议加过滤器或清洗管路,可避免大颗粒杂质堵塞阀门控制元件;
5注意检测孔的保护,碰掉或变形会引起泄露或以后的维护困难。

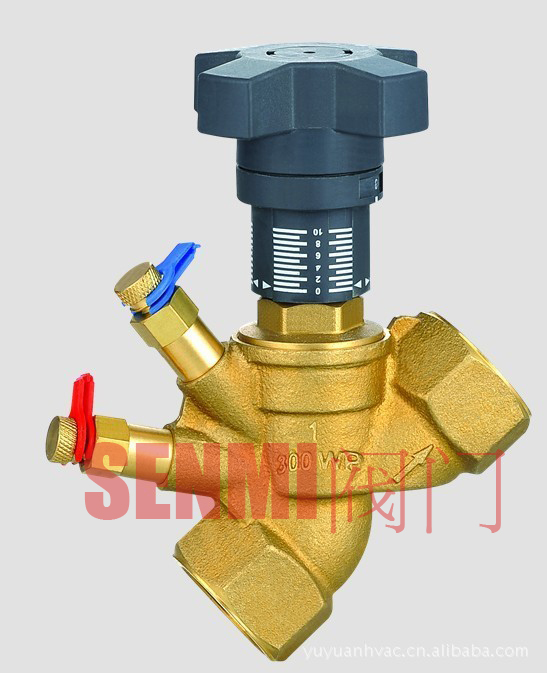

静态平衡阀,编号SM-SOV01
工作原理:用于完成一个系统中各分支回路间的水力平衡。它的测量通道改变了流量的测量精度,协助调试工程师在完成系统平衡的过程中降低操作难度,提高调试的准确度。
技术说明:
用途:供热与制冷系统;饮用水系统;海水系统。
可实现功能:平衡、预设字、测量、关断、泄水。
连接方式:螺纹连接,标准DIN2999,BS21。
连接扣材料:PP
阀锥材料:铜合金。
阀轴材料:铜合金。
压力测试品:带有EPDM密封的黄铜。
最大工作压力:PN16。
流量误差:±5%(50%-100%开度)。
工作温度:-20℃-120℃。
密封:PTFE/双面O形圈。
手轮材料:PC材料
阀体规格:公制(DN)及英制(INCH)

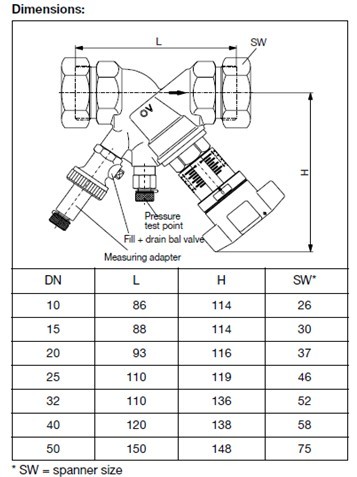

产品主要外型尺寸及性能参数表:
|
