  产品展示 首页 > 产品展示 > 动态平衡电动调节阀
电动动态平衡调节阀|动态平衡调节阀

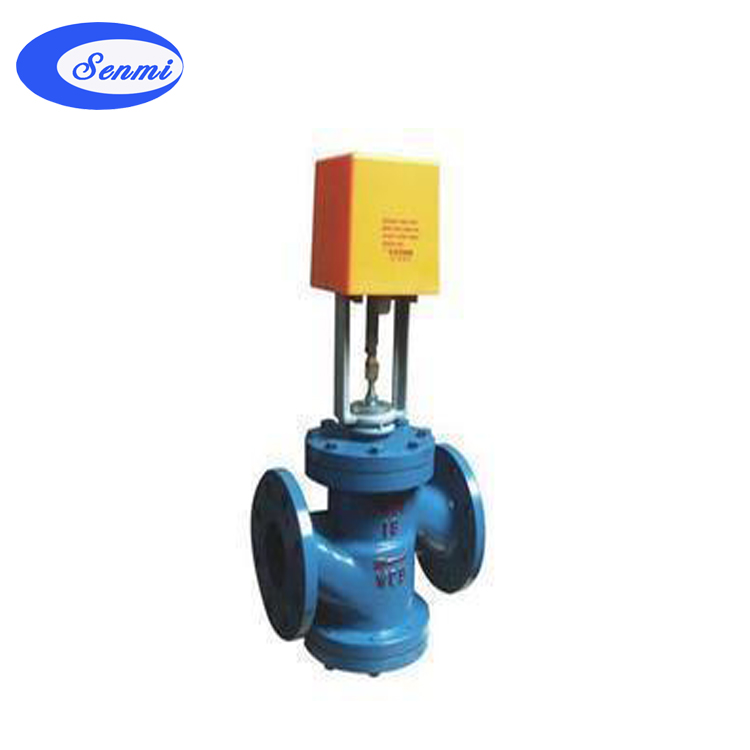

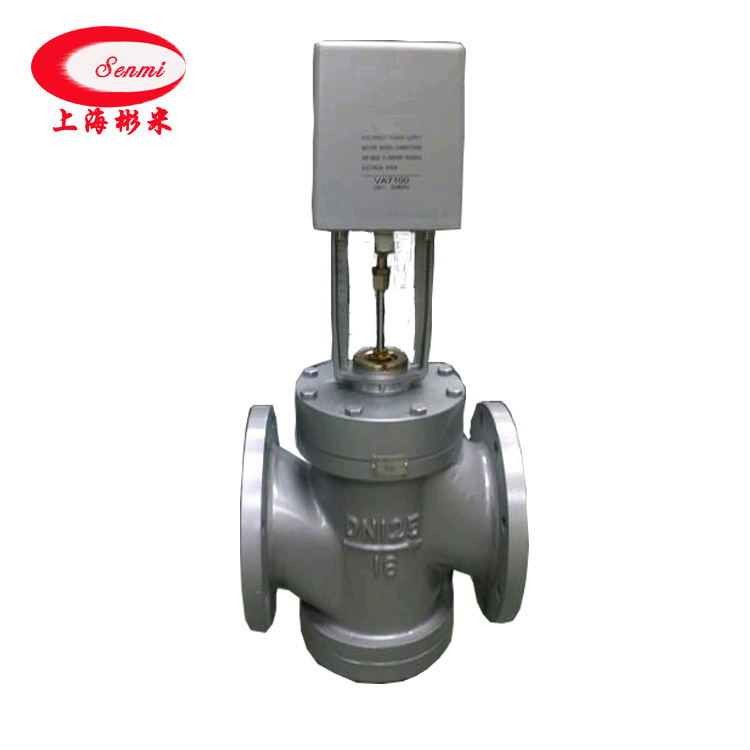

放大图片
产品名称: 电动动态平衡调节阀|动态平衡调节阀
产品型号: EDRV
产品特点: SENMI专业制造动态平衡电动调节阀,电子式动态平衡调节阀,电子式动态压差平衡阀,电动动态平衡调节阀,动态平衡阀,电动动态平衡阀等动态平衡电动调节阀生产厂家,欢迎新老客户来电咨询洽谈!服务热线:4001-123-180
电动动态平衡调节阀|动态平衡调节阀详细资料:

一、动态平衡电动调节阀  概述

SENMI动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品,是动态平衡与电动调节一体化的产品。

如下图所示,在系统负荷波动较大的变流量系统中,当系统压力变化时,动态平衡电动调节阀二端的压差(P1-P3)也随之变化:
⑴、当进口压力P1升高时,(P1-P2)增大,这时电动阀阀芯向上运动,使P1、P2间开度减少,阀芯压力P2降低;当进口压力P1降低时,(P1-P2)减小,这时电动阀阀芯向下运动,使P1、P2间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动调节阀阀芯的调节作用,P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强,具有动态平衡的功能;



⑵、当直行程电动执行器接受控制信号使阀轴延A—B向上下运动(或角行程电动执行器接受控制信号使阀轴延R向旋转)时,P2、P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2、P3间的压差(P2-P3)始终不变,因此对应于任一开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线是一致的,没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。
二、动态平衡电动调节阀材质

阀体
球墨铸铁
电动执行器外壳
铝合金
阀套
不锈钢
阀芯
黄铜

三、动态平衡电动调节阀技术参数

产品型号
阀门形式
规格
压差范围
(KPa)
流量范围
(m0/h)
工作
压力
流量
误差
流体
温度
A/D-EDRV1
二通
DN25
30-300
0.2-2.9
PN16
5
0-100
A/D-EDRV2
DN32
30-300
0.5-4-7
A/D-EDRV3
DN40
30-300
1-7-7
A/D-EDRV4
DN50
30-300
2-12.1
A/D-EDRV8
DN65
30-300
3-20.4
A/D-EDRV9
DN80
30-300
5-30.8
A/D-EDRV10
DN1OO
30-300
10-45.3
A/D-EDRV11
DN125
30-300
15-70-7
A/D-EDRV12
DN150
30-300
20-101.8
A/D-EDRV13
DN200
33-300
5.0-360
A/D-EDRV14
DN250
22-210
4.O-460

※注: A-EDRV动态平衡电动调节阀配直行程电动执行器 D-EDRV动态平衡电动调节阀配角行程电动执行器
四、动态平衡电动调节阀尺寸参数

产品型号
阀门形式
规格
外形及安装尺寸 (mm)
L
H1
H2
D(φ)法兰
G螺纹
A/D-EDRV1
二通
丝口
DN25
160
265
70

G1
A/D-EDRV2
DN32
180
275
70

G1-1/4
A/D-EDRV3
DN40
300
290
90

G1-1/2
A/D-EDRV4
DN50
300
290
90

G2
A/D-EDRV5
二通
法兰
DN32
160
220
70
1OO

A/D-EDRV6
DN40
200
235
110
110

A/D-EDRV7
DN50
215
230
115
125

A/D-EDRV8
DN65
230
238
120
145

A/D-EDRV9
DN80
275
275
146
160

A/D-EDRV10
DNl00
290
295
165
180

A/D-EDRV11
DNl25
315
307
208
21O

A/D-EDRV12
DNl50
350
326
205
240

A/D-EDRV13
DN200
430
715
295
295

A/D-EDRV14
DN250
520
740
345
355

SENMI专业制造动态平衡电动调节阀,电子式动态平衡调节阀,电子式动态压差平衡阀,电动动态平衡调节阀,动态平衡阀,电动动态平衡阀动态平衡电动调节阀生产厂家,欢迎新老客户来电咨询洽谈!服务热线:4001-123-180
