气动V型球阀|气动偏心球阀
一、气动V型球阀 概述
气动V型活塞式调节球阀(简称调节球阀)，是一种旋转型调节球阀，为气动单元组合仪表中的执行单元，一般与电气阀门定痊器或气动阀门定位器组合使用。阀芯开有V型切口，与阀座相对转动产生剪切力，防止卡死。特别适用于泥浆和含有纤维介质，以及含有微小固体悬浮物介质的调节。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量调节，以达到生产过程按控制要求。
本系列产品公称压力等级有PN16、64，公称通径范围从25mm至 300mm ,允许泄漏量等级有Ⅳ级和Ⅵ级。
 |
 |
|

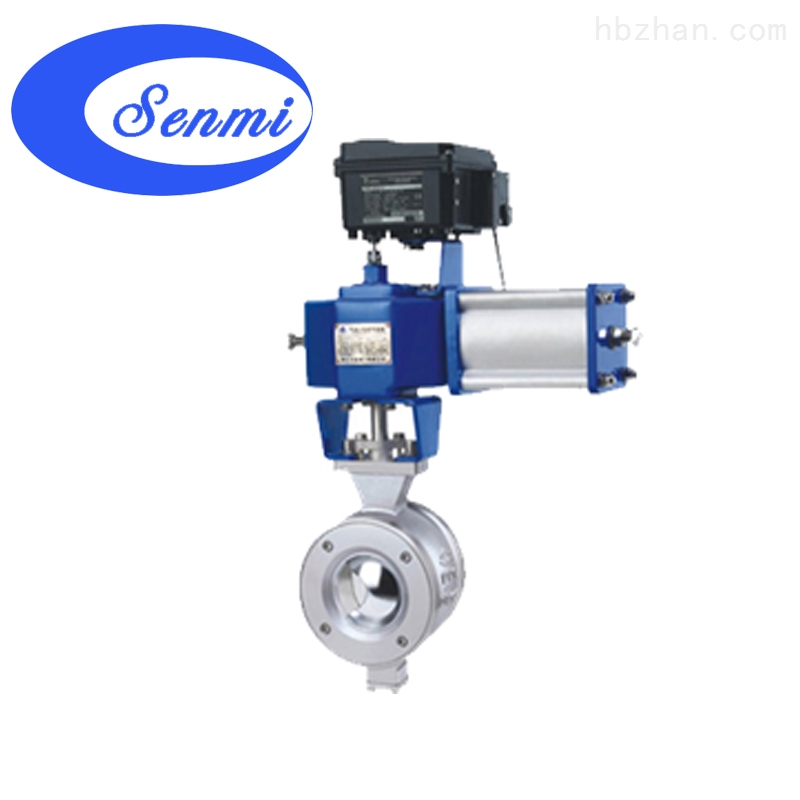

气动V型球阀
|

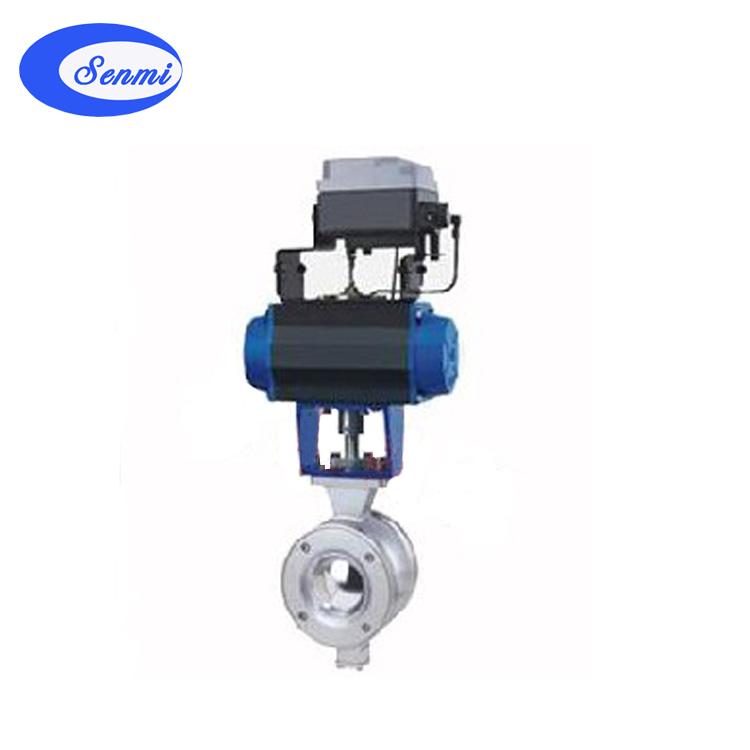

气动V型球阀
|
阀体、 阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti
阀 杆：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb
阀 板：ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti
阀杆(板)轴承：0Cr17Ni12Mo2
阀 芯：增强聚四氟乙烯、司钛莱合金堆焊
阀座(密封环)：聚四氟乙烯(增强)、1Cr18Ni9Ti、Cr18Ni12Mo2Ti
压 圈：0Cr17Ni12Mo2
填 料：聚四氟乙烯、石墨
阀 座 托 架 ：0Cr17Ni12Mo2 垫 环：氟橡胶0形圈
|
公称通径D(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
300
|
|
额定流量系数kv
|
22
|
36
|
58
|
82
|
145
|
200
|
355
|
554
|
798
|
1418
|
3900
|
|
公称压力PN(MPa)
|
1.6、4.0、6.4
|
|
流量特性
|
近似等百分比
|
|
阀板转角(度)
|
0°±4至90° ±4°(可调)
|
|
操作压力(MPa)
|
双作用0.2～1.0、单作用0.3—1.0
|
|
适用工作温度(℃)
|
软密封：-40～180、硬密封：-60～450
|
|
允许压差(MPa)
|
为公称压力值
|
4.0
|
2.0
|
|
允许泄漏量等级
|
软密封Ⅵ级、硬密封Ⅳ级
|
|
动作时间(S)
|
0.5～7
|
|
执行机构输出力矩(Nm)
|
5.9～5169
|
*本产品性能指标贯彻GB/T4213—92。
|
公称通径
DN(mm)
|
尺寸 (mm)
|
|
对夹
|
法兰式
|
L
|
H1
|
H2
|
|
D
|
D
|
D1
|
D2
|
q
|
Z-Φd
|
|
25
|
64
|
110
|
85
|
65
|
14
|
4-14
|
102
|
277
|
60
|
|
40
|
82
|
145
|
110
|
85
|
16
|
4-18
|
114
|
305
|
75
|
|
50
|
100
|
160
|
125
|
110
|
16
|
4--18
|
124
|
364
|
95
|
|
65
|
120
|
180
|
145
|
120
|
18
|
4-18
|
145
|
379
|
105
|
|
80
|
131
|
195
|
160
|
135
|
20
|
8-18
|
165
|
389
|
120
|
|
100
|
158
|
215
|
180
|
155
|
20
|
8-18
|
194
|
402
|
140
|
|
125
|
180
|
245
|
210
|
185
|
22
|
8-18
|
213
|
426
|
165
|
|
150
|
216
|
280
|
240
|
210
|
24
|
8-23
|
229
|
453
|
185
|
|
200
|
268
|
335
|
295
|
265
|
26
|
12-23
|
243
|
473
|
205
|
|
250
|
326
|
405
|
355
|
320
|
30
|
12-25
|
297
|
540
|
240
|
|
300
|
460
|
460
|
410
|
3750
|
30
|
12-25
|
338
|
590
|
290
|
|
350
|
470
|
-
|
-
|
-
|
-
|
|
-
|
|
|
|
400
|
525
|
