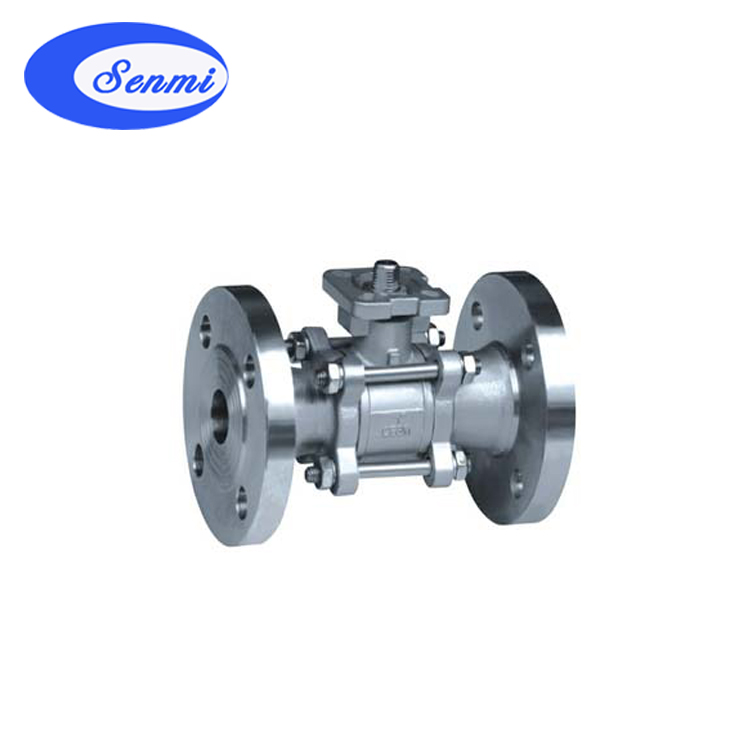

不锈钢三片法兰球阀产品特征
1. 公称压力:1.6-6.4MPa
2. 适用稳定范围:-20~232℃~350℃
3. 适用介质:水、油、气及某些腐蚀性液体(W。O。G)
不锈钢三片法兰球阀特点
经过特殊工艺处理的球体与阀座,特别适用于较高温度及含各种粉尘与固体颗粒的介质。
1、采用特别设计的补偿性可动金属阀座结构,密封可靠。
2、本系列球阀应按规定流向使用。
3、本系列球阀可配多种驱动装置。
不锈钢三片法兰球阀主要零部件材料
件名称 |
材质 |
不锈钢 |
碳钢 |
螺栓 |
不锈钢SS304 |
碳钢 |
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
螺母 |
不锈钢SS304 |
碳钢 |
阀盖 |
不锈钢CF8/CF8M |
碳钢WCB |
阀体 |
不锈钢CF8/CF8M |
碳钢WCB |
球体 |
不锈钢CF8 |
不锈钢CF8 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
压紧螺母 |
不锈钢SS316 |
不锈钢SS304 |
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
螺母 |
不锈钢SS304 |
不锈钢SS304 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
不锈钢三片法兰球阀性能规范
压力等级 |
公称压力(PN) |
磅级(Class) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
试验压力 |
壳体试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
适用工况 |
适用介质 |
纸浆、浆料、粉尘及含各种固体颗粒的介质 |
适用温度 |
-196~≤550℃ |
适用规范 |
设计制造按 |
GB12237-89 |
API 6D |
JP17S-48 |
法兰尺寸按 |
JB79-59、GB9113 、HG20592-07 |
ANSI B16.5 |
JIS B2212-2214 |
结构长度按 |
GB12221-89 |
ANSI B16.10 |
JIS B2002 |
检验试验按 |
|
JB/T9092-99 |
API 598 |
|
