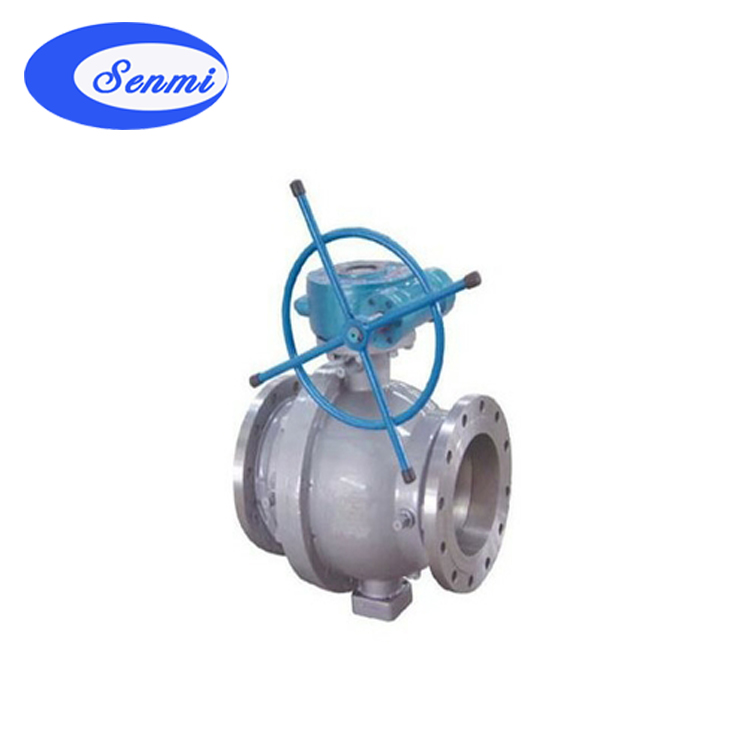

美标固定式球阀概述
美标固定式球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
美标固定式球阀引用标准
设计制造按:AP16D/ANSB16.34,GB12237-89
结构长度按:AP16D/ANSIB16.10,GB12221-89
法兰尺寸按:ANSIB16.5,JB79-59,GB9113-88
检查试验按:AP16d/AP1598 ZBJ16006
使用温度:-28～150℃(标准型)-28～350℃(高温)低温(请注明温度)
Applying specification
Design and manufacturing conform to:AP16D/ANSB16.34,GB12237-89
The face fo face dimensions conform fo:AP16D/ANSIB16.10,GB12221-89
The dimensions of flangesconform:ANSIB16.5,JB79-59,GB9113-88
Inspectionand Test conform to:AP16d/AP1598 ZBJ16006
Working temperature:-28～150℃(Standard typi) -28～350℃(High temperature type)
Please advise temperature degree for low temperature of Main Part:
美标固定式球阀主要零部件材料
| 名称Part |
WCB类 |
CF8类 |
CF3类 |
CF8M类 |
CF3M类 |
| 阀体左体Body&Body cap |
A216-WCB |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
| 球体Ball |
B2-B8 |
A105-1025 |
A182-F304L |
A182-F304L |
A132-F316 |
A182-F316L |
| B8以上 |
A216-WCB |
A351-CF8M |
A351-CF3 |
A351-CF8M |
A351-CF3M |
| 阀杆Steml |
A182-F6a |
A182-F304 |
A182-F304L |
A182-F336 |
A182-F316L |
| 阀座Seat |
PTFE/增强PTFE/NYLIV PTFE/Reinforced PTFE/Nyion |
| 阀座支承圈Seat Retainer |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
| 弹簧Spring |
|
3yc-7/17-49H |
| O形圈O-RING |
NBR |
氟橡胶Viton |
| 螺柱Stud |
A193-B7 |
A193-B8 |
| 螺母Nut |
A194-2H |
A194-8 |
美标固定式球阀性能规范
| 压力等级 |
公称压力(PN) |
磅级(Class) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
| 试验压力 |
壳体试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
| 密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
| 适用工况 |
适用介质 |
纸浆、浆料、粉尘及含各种固体颗粒的介质 |
| 适用温度 |
-196～≤550℃ |
| 适用规范 |
设计制造按 |
GB12237-89 |
API 6D |
JP17S-48 |
| 法兰尺寸按 |
JB79-59、GB9113 、HG20592-07 |
ANSI B16.5 |
JIS B2212-2214 |
| 结构长度按 |
GB12221-89 |
ANSI B16.10 |
JIS B2002 |
| 检验试验按 |
|
JB/T9092-99 |
API 598 |
|
