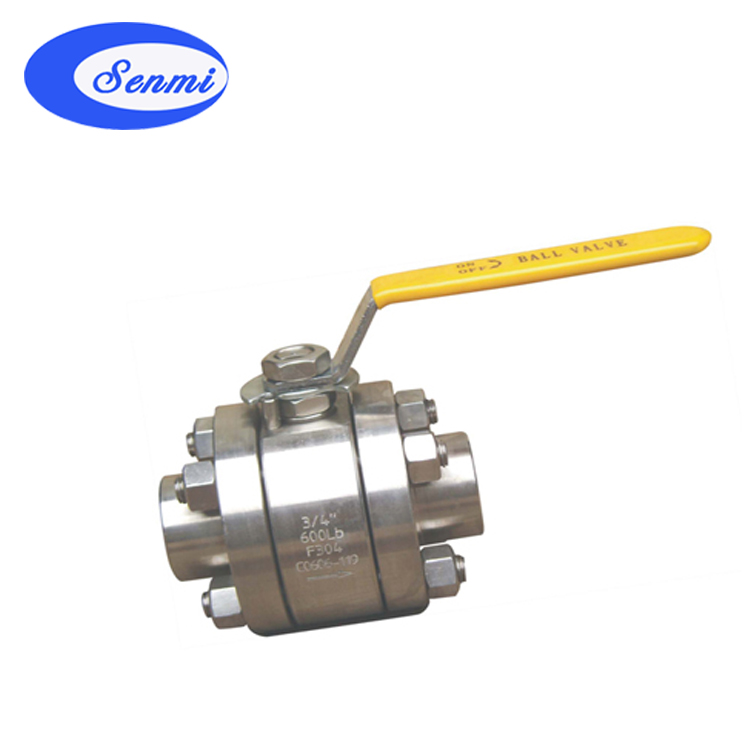

三片式焊接硬密封球阀产品简述
三片式焊接硬密封球阀主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中，适用温度：-196～450℃；驱动方式：手动、气动、电动、液动；公称通径：1/2"～12"；
公称压力：150LB~2500LB；适用介质：水、气、油品、天然气和酸碱腐蚀介质。
注:对焊管加长可根据客户要求定制。
三片式焊接硬密封球阀应用范围
1.设计制造标准：BS5351:MSS SP-118
2.连接端尺寸：承插口尺寸按：ANSI B16.11；JB/T1715
螺纹端尺寸按：ANSI B1.12.1；JB/T7306
对焊端尺寸按：ANSI B16.25；JB/T12224
3.检验和试压按：API598; GB/T13927;JB/T9092
4.材料标准根据：ANSI/ASTM
阀体温压等级：
CIass800,Max1920psig@100度F
CIass1500,Max3600psig@100度F
三片式焊接硬密封球阀主要零部件材料表
|
部件
|
Material
|
Q’TY
|
|
阀体
|
A105
|
SS316
|
1
|
|
端盖
|
A105
|
SS316
|
1
|
|
球
|
SS410
|
SS316
|
1
|
|
焊管
|
A105
|
SS316
|
2
|
|
螺栓
|
A197B7
|
A193 B8M
|
4
|
|
螺母
|
A194 2H
|
A194 B8
|
8
|
|
密封垫
|
RPTFE
|
2
|
|
阀坐
|
RPTFE
|
2
|
|
密封
|
RPTFE
|
1
|
|
填料
|
RPTFE
|
1
|
|
填料压盖
|
SS304
|
1
|
|
蝶簧
|
SS301
|
2
|
|
阀杆
|
A276 410
|
SS316
|
1
|
|
螺母
|
A194 2H
|
A194 B8
|
2
|
|
手柄
|
SS304+PVC
|
1
|
|
定位销
|
SS304
|
|
