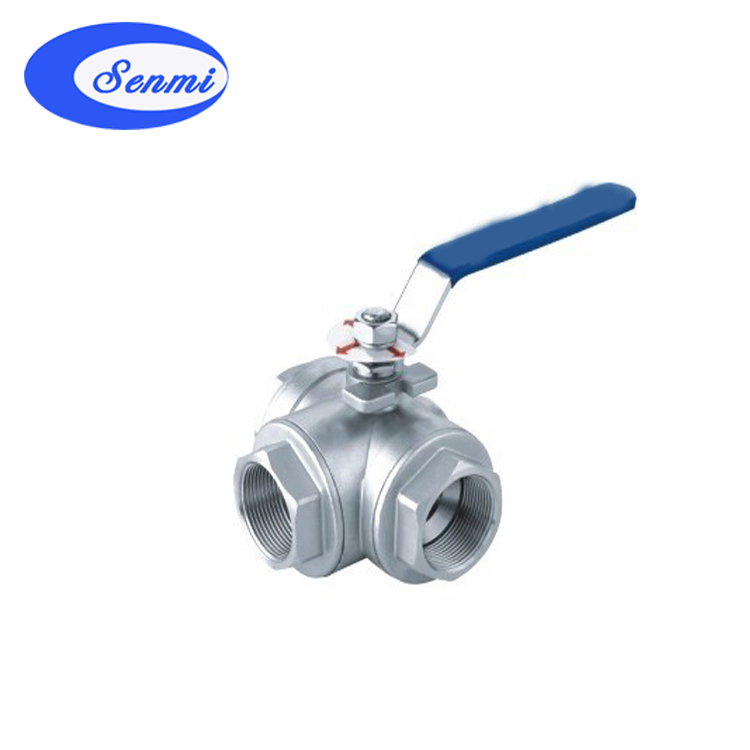

三通螺纹球阀产品概述
1.公称压力：1.6-6.4MPa
2.适用稳定范围：-20～232℃～350℃
3.适用介质：水、油、气及某些腐蚀性液体（W。O。G）
4.螺纹类型：G。NPT。BSPT。BSP。DI259/2999
三通螺纹球阀使用范围
可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
阀座采用弹性密封结构，密封可靠，启闭轻松。
阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。
可设置90°开关定位机构，根据需要加锁以防止误操作。
适用于PN1.0～4.0MPa,工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(
密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质.
三通螺纹球阀主要零部件材料
| 件名称 |
材质 |
| 阀体 |
不锈钢CF8M/CF8 |
| 阀盖 |
不锈钢CF8M/CF8 |
| 球 |
不锈钢CF8M/CF8 |
| 球垫 |
聚四氟乙烯PTEE |
| 阀杆 |
不锈钢CF8M/CF8 |
| 填料 |
聚四氟乙烯PTEE |
| 中口 |
聚四氟乙烯PTEE |
| 大薄片 |
聚四氟乙烯PTEE |
| 压紧螺母 |
不锈钢CF8M/CF8 |
| 手柄 |
不锈钢CF8M/CF8 |
| 流向指示牌 |
ALUMINUM |
| 华司 |
不锈钢CF8 |
| 螺帽 |
不锈钢CF8 |
| 锁定装置 |
不锈钢CF8 |
| 皮套 |
塑料 |
| 盲盖 |
不锈CF8M/CF8 |
三通螺纹球阀主要连接尺寸
| SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
| 1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
33.5 |
37.5 |
22.4 |
35.0 |
10-20UNC |
| 3/4" |
16.0 |
85 |
64 |
126 |
81.5 |
39.0 |
42.5 |
22.4 |
35.0 |
10-20UNC |
| 1" |
20.0 |
100 |
80 |
145 |
102.0 |
50.5 |
51.5 |
22.4 |
35.0 |
10-20UNC |
| 1-1/4" |
25.0 |
115 |
90 |
145 |
108.5 |
51.0 |
57.5 |
22.4 |
35.0 |
10-20UNC |
| 1-1/2" |
32.0 |
125 |
96 |
204 |
121.0 |
58.0 |
63.0 |
22.4 |
38.1 |
1/4-20UNC |
| 2" |
38.1 |
148 |
106 |
204 |
138.5 |
65.5 |
73.0 |
22.4 |
38.1 |
1/4-20UNC |
|
