  产品展示 首页 > 产品展示 > 手动球阀

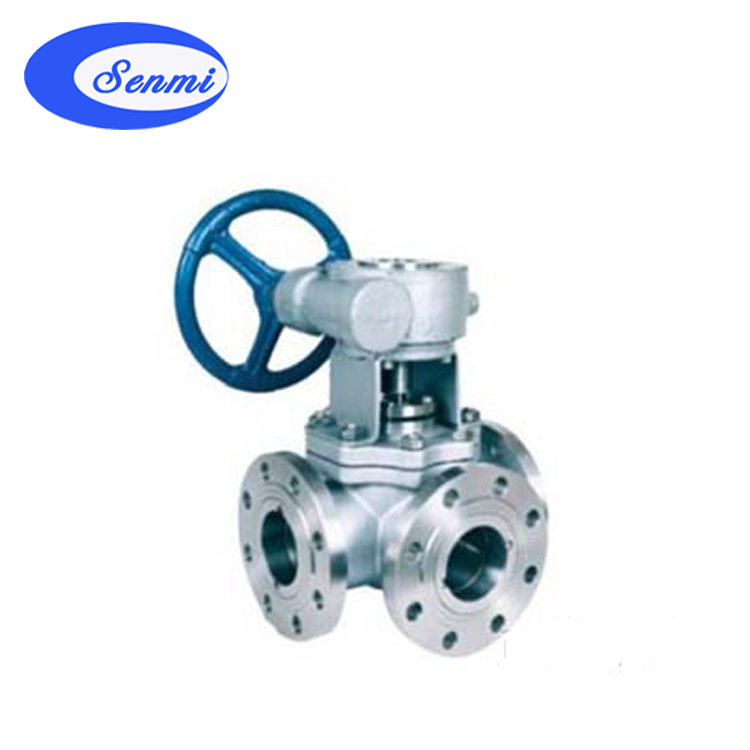

蜗轮传动T型球阀
放大图片
产品名称: 蜗轮传动T型球阀
产品型号:
产品特点: 蜗轮传动T型T型球阀主要能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用
蜗轮传动T型球阀详细资料:

蜗轮传动T型球阀概述

蜗轮传动T型T型球阀主要能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。

产品特点(1)、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。(2)、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。(3)、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

蜗轮传动T型球阀型号排列方式

蜗轮传动T型球阀结构示意图

蜗轮传动T型球阀主要零部件材料

零件名称 阀门材料代号
P R C
阀体
球体
ZG1Cr18Ni9 ZG1Cr18Ni12Mo2Ti WCB
阀杆 1Cr18Ni9 1Cr18Ni12Mo2Ti 2Cr13
阀座
填料
垫片
聚四氟乙烯(PTFE) 聚四氟乙烯(PTFE) 聚四氟乙烯(PTFE)

蜗轮传动T型球阀性能规范

型号 公称压力PN(MPa) 试验压力MPa 适用温度℃ 适用介质
壳体 液体密封 气体密封
Q345F-16C、Q345F-16P、Q345F-16R 1.6 2.4 1.76 0.6 ≤100° 碳素钢材料C类适用:水、蒸汽、油品等
铬镍钛不锈钢材料P类适用:弱腐蚀性介质
铬镍钛不锈钢材料R类适用:腐蚀性介质
Q345F-25C、Q345F-25P、Q344F-25R 2.5 3.75 2.75 0.6
Q345F-40C、Q345F-40P、Q345F-40R 4.0 6.4 4.4 0.6

蜗轮传动T型球阀产品结构图

蜗轮传动T型球阀连接尺寸和外形 PN1.6MPa

型号

公称通径
DN(mm)

尺寸(mm)

L

L2

D

D1

D2

b

f

Z-d

H

W

Q45F-16C
(P)
(R)

15

150

72

95

65

45

14

2

4-14

95

130

20

160

80

105

75

55

14

2

4-14

110

130

25

180

90

115

85

65

14

2

4-18

120

140

32

200

100

135

100

78

16

2

4-18

144

180

40

220

110

145

110

85

16

3

4-18

152

220

50

240

120

160

125

100

16

3

4-23

182

240

65

260

130

180

145

120

16

3

4-18

193

270

80

280

140

195

160

135

20

3

8-18

217

350

100

320

160

215

180

155

20

3

8-18

245

500

125

380

190

245

210

185

22

3

8-18

282

600

150

440

220

280

240

210

24

3

8-23

319

1000

200

550

260

335

295

265

26

3

12-23

380

1300

250

670

310

405

355

320

30

3

12-25

460

1700

300

720

370

460

410

375

30

3

12-25

520

2
