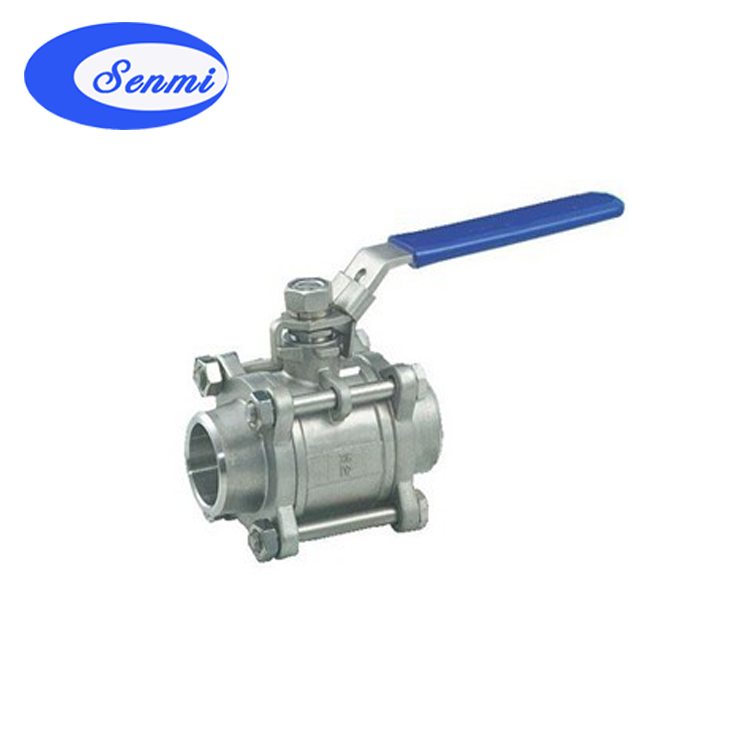

三片式对焊球阀产品特征
1.公称压力:1.6-6.4MPa
2.适用稳定范围:-20~232℃~350℃
3.适用介质:水、油、气及某些腐蚀性液体(W。O。G)
4.螺纹类型:G。NPT。BSPT。BSP。DI259/2999
三片式对焊球阀特点
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
三片式对焊球阀主要零部件材料
零件名称 |
材质 |
阀体 |
不锈钢CF8M |
碳钢WCB |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
阀盖 |
不锈钢CF8M |
碳钢WCB |
球体 |
不锈钢SS316 |
不锈钢SS304 |
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
螺母 |
不锈钢SS304 |
不锈钢SS304 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
手柄套 |
塑料 |
塑料 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
阀杆螺母 |
不锈钢SS304 |
不锈钢SS304 |
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
螺栓 |
不锈钢SS304 |
不锈钢SS304 |
三片式对焊球阀主要零部件材料
SIZE |
1/4" |
143/8" |
17.51/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
L |
60 |
60 |
70 |
85 |
95 |
110 |
130 |
150 |
190 |
210 |
268 |
H |
50 |
50 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
E |
100 |
100 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |
|
