| 产品名称： |
硬密封固定球阀 |
| 产品型号： |
|
| 产品特点： |

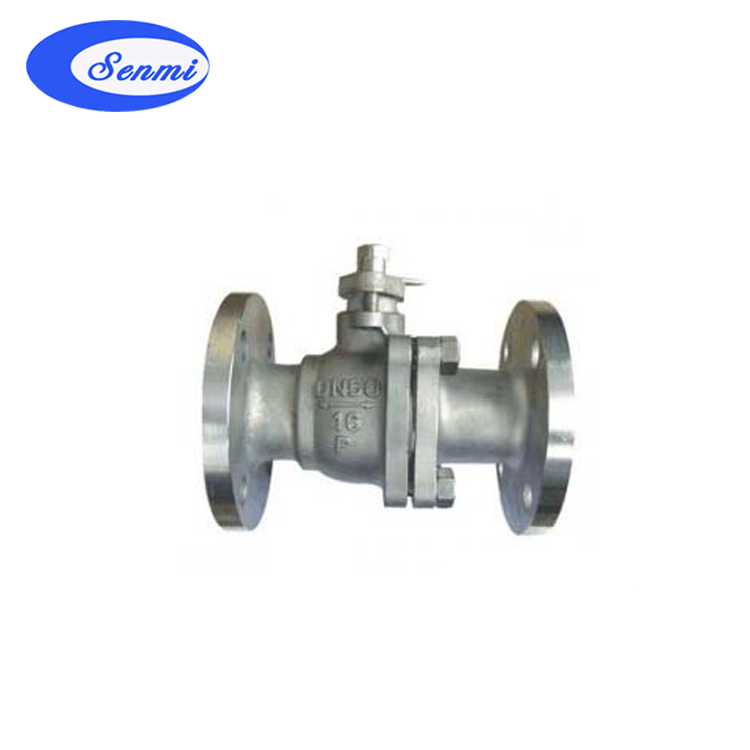

Q347固定式球阀|固定式法兰球阀 |
|
固定式球阀|电动球阀
一、固定式球阀 主要零件及材质
|
零件名称
|
材质
|
|
GB
|
ASTM
|
|
阀体
|
WCB
|
A216-WCB
|
|
弹簧
|
60Si2Mn
|
AISI 9260
|
|
密封圈
|
PTFE
|
PTFE
|
|
球体
|
1Cr18Ni9Ti
|
SS 304
|
|
键
|
45
|
AISI C 1045
|
|
填料
|
PTFE
|
PTFE
|
|
阀杆
|
1Cr13
|
A276-410
|
|
填料压盖
|
WCB
|
A216-WCB
|
|
支架
|
WCB
|
A216-WCB
|
|
压套
|
25
|
A105
|
|
“ 0”型密封圈
|
橡胶 Rubber
|
橡胶 Rubber
|
|
滑动轴承
|
PTFE ＆stainless steel
|
PTFE ＆stainless steel
|
|
螺柱
|
35CrMoA
|
A193-B7
|
|
螺母
|
35
|
A194-2H
|
|
阀座
|
25
|
A105
|
|
垫片
|
橡胶 Rubber
|
Viton
|
|
螺钉
|
35
|
A193-B7
|
|
固定轴
|
1Cr13
|
A276-410
|
|
底盖
|
25
|
A105
|
|
排污螺塞
|
25
|
A105
|
|
阀盖
|
WCB
|
A216-WCB
|
 |
 |
|
Q347固定式球阀
|

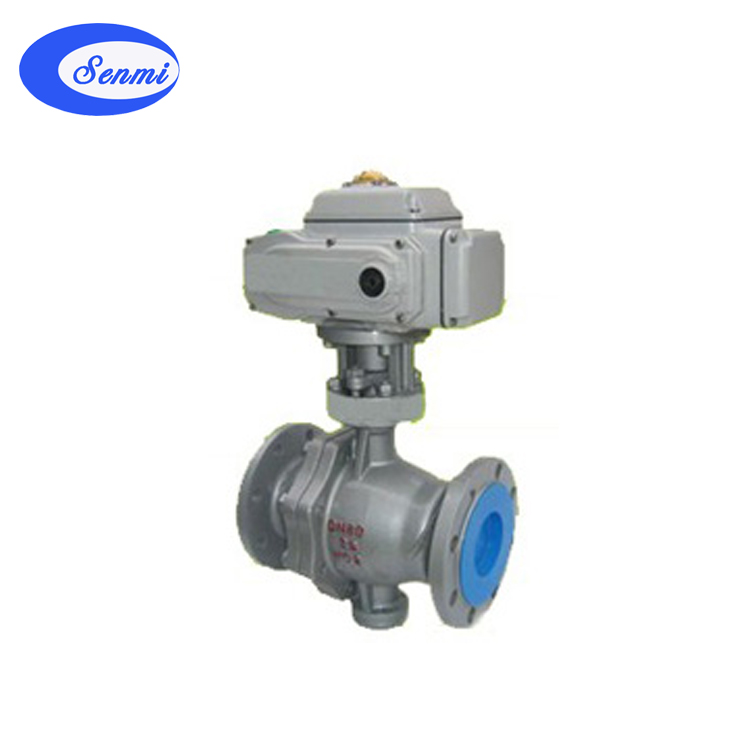

电动固定球阀
|
二、Q347固定式球阀 技术规范
|
设计依据
|
GB系列 GB
|
API系列 API
|
|
设计标准
|
GB/T12237
|
API6D
|
ANSI B16.34
|
|
法兰连接结构长度
|
GB/T12221
|
API6D
|
ANSI B16.10
|
|
结构长度(焊接)
|
GB/T15188.1
|
API6D
|
ANSI B16.10
|
|
连接法兰
|
GB/T9113
JB/T79
HG20592
|
ANSI B16.5、B16.47
|
|
对焊端
|
GB/T12224
|
ANSI B16.25
|
|
试验和检验
|
GB/T9092
|
AP16D
|
API598
|
三、Q347固定式球阀 试验压力
|
压力等级
|
试验压力 (MPa)
|
|
公称压力 (PN)
|
磅级 (class)
|
壳体试验
|
密封试验
|
|
1.O
|
-
|
1.5
|
1.1
|
|
1.6
|
-
|
2.5
|
1.76
|
|
2.5
|
-
|
3.8
|
2.75
|
|
4.0
|
-
|
6.0
|
4.4
|
|
6.4
|
-
|
9.6
|
7.04
|
|
-
|
150
|
3.0
|
2.2
|
|
-
|
300
|
7.6
|
5.6
|
|
-
|
600
|
15.0
|
11.0
|
|
-
|
1Ok
|
2.4
|
1.5
|
|
-
|
20k
|
5.8
|
4.0
|
|
|
|
 |
|
