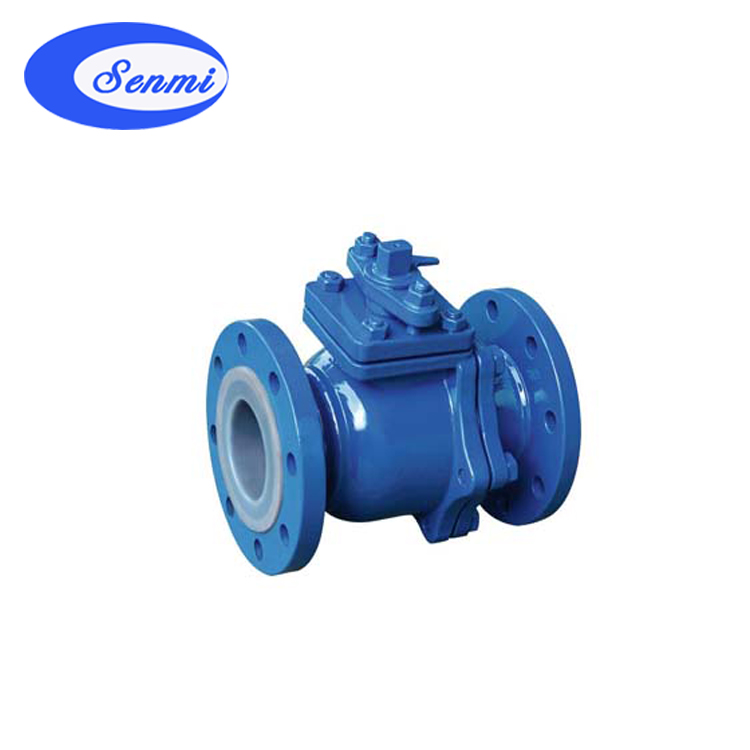

Q41F46系列耐腐蚀衬氟球阀是为各种强腐蚀性介质管路的启闭控制而设计。Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。是目前防腐阀门设备最理想的选择之一。
耐腐蚀衬氟球阀执行标准
设计标准:GB12237
结构长度:GB12221
法兰标准:JB/T79-94 GB9113.1-26
检验试验:JB/T9092-99
驱动方式:手动、蜗轮传动、气动、电动
公称压力:PN1.0~2.5(MPa)
公称通径:DN15~350mm
耐腐蚀衬氟球阀设计特点
球阀基本系列为Q41F46型,除具有一般球阀所具有的流体阻力小,启闭速度快,结构简单外,还有以下优点:
1、采用氟塑料衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。
2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。
3、启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了工程中的使用安全性。
4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修。
耐腐蚀衬氟球阀性能参数
型号 |
Q41F46-10 |
Q41F46-16 |
Q41F46-10C |
Q41F46-16C |
工作压力(MPa) |
1.0 |
1.6 |
1.0 |
1.6 |
适用温度(℃) |
-10~150 |
-20~150 |
适用介质 |
腐蚀性介质 |
材料 |
阀体 |
铸铁内衬聚四氟乙烯 |
铸钢内衬聚四氟乙烯 |
球体 |
铸钢外包聚四氟乙烯 |
密封圈 |
增强聚四氟乙烯 |
聚四氟乙烯 |
填料 |
聚四氟乙烯 |
