一、Y型过滤器 概述
Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同(Y型)，内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。
一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。
 |
 |
|

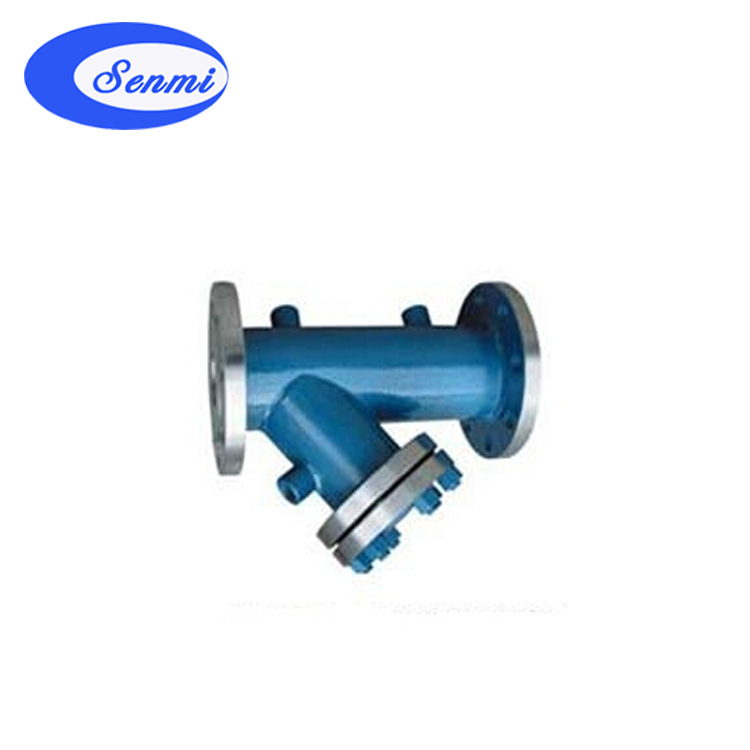

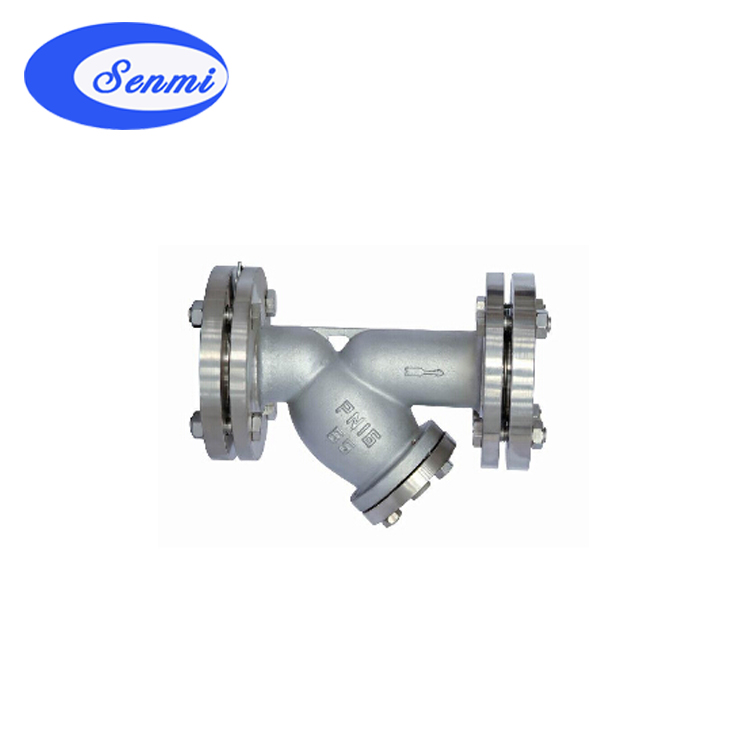

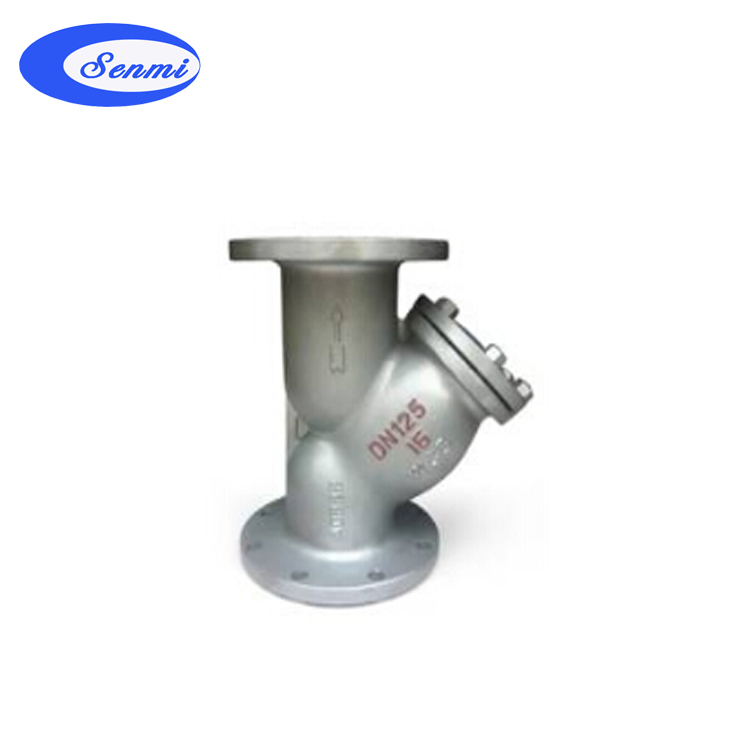

Y型过滤器
|
保温夹套Y型过滤器
|
二、Y型过滤器 主要技术参数
|
壳体材质
|
黄铜
|
碳钢
|
不锈钢
|
|
公称通径
|
15～500mm
|
|
滤框滤网材质
|
不锈钢
|
|
密封件材质
|
耐油石棉、丁腈橡胶、聚四氟乙烯
|
|
工作温度(℃)
|
-30~380
|
-80~425
|
-80~450
|
|
公称压力(MPa)
|
1.6~10(150Lb~600Lb)
|
|
过滤精度(目/in)
|
10~300
|
1.阀体 2. 滤芯网 3.密封件 4.滤网盖
三、Y型过滤器 外形尺寸
|
DN
|
"英寸
|
L
|
H
|
H1
|
拉杆伸缩过滤器
|
参考重量kg
|
|
15
|
1/2
|
125
|
70
|
150
|
L
|
H
|
2
|
|
20
|
3/4
|
145
|
70
|
150
|
|
|
3
|
|
25
|
1
|
160
|
80
|
160
|
|
|
3.8
|
|
32
|
1 1/4
|
180
|
90
|
180
|
|
|
6
|
|
40
|
1 1/2
|
200
|
100
|
240
|
|
|
7.2
|
|
50
|
2
|
220
|
130
|
250
|
300
|
130
|
10
|
|
65
|
2 1/2
|
260
|
165
|
350
|
350
|
165
|
17
|
|
80
|
3
|
280
|
195
|
390
|
400
|
195
|
20
|
|
100
|
4
|
320
|
230
|
450
|
450
|
230
|
32
|
|
125
|
5
|
350
|
300
|
520
|
500
|
300
|
53
|
|
150
|
6
|
380
|
335
|
580
|
550
|
335
|
66
|
|
200
|
8
|
495
|
420
|
690
|
650
|
420
|
110
|
|
250
|
10
|
595
|
500
|
800
|
775
|
500
|
165
|
|
300
|
12
|
640
|
580
|
950
|
900
|
580
|
225
|
|
350
|
14
|
700
|
640
|
1150
|
|
|
312
|
|
400
|
16
|
800
|
700
|
1360
|
|
|
500
|
|
450
|
18
|
850
|
790
|
1480
|
|
|
700
|
|
500
|
20
|
900
|
875
|
1650
|
|
|
900
|
四、Y型过滤器 分类说明
本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍.
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
