| 产品名称： |
内螺纹Y型过滤器|承插焊Y型过滤器 |
| 产品型号： |
|
| 产品特点： |
内螺纹Y型过滤器|承插焊Y型过滤器 |
|
内螺纹Y型过滤器|承插焊Y型过滤器
一、内螺纹、承插焊Y型过滤器 概述
内螺纹、承插焊Y型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。适用于蒸汽、空气、水、油品等系统管道中，保护各种计量仪器、泵机、阀门、蔬水器等设备。
 |
 |
|

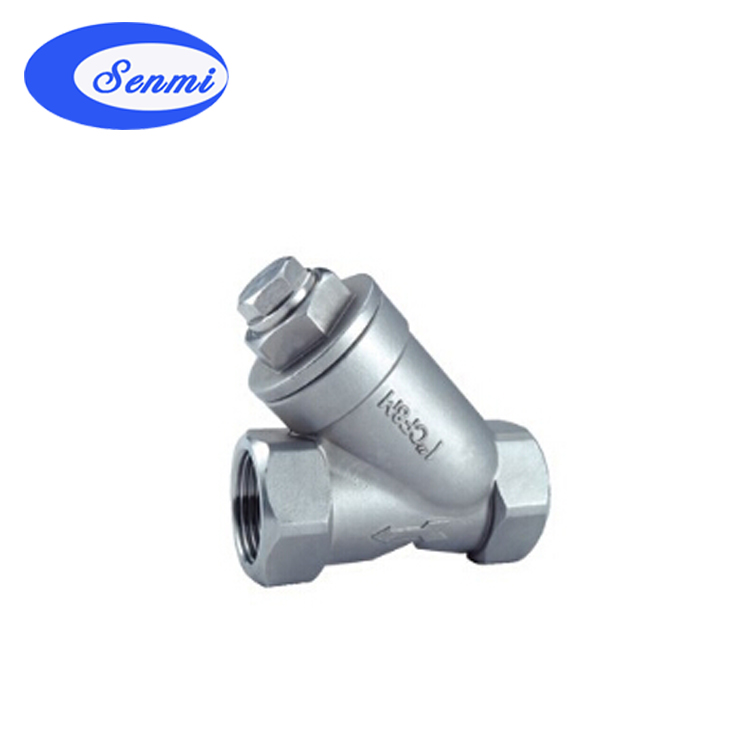

内螺纹、承插焊Y型过滤器
|
内螺纹、承插焊Y型过滤器 结构图
|
二、内螺纹、承插焊Y型过滤器 特点
|
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。
2、过滤网材质，有奥氏体304、316、316L。
4、连接形式：螺纹，承插焊。
|
三、内螺纹、承插焊Y型过滤器 技术参数
|
壳体材质
|
碳钢 黄铜
|
不锈钢
|
|
滤框滤网材质
|
不锈钢
|
|
密封件材质
|
柔性石墨、聚四氟乙烯
|
|
环境温度(℃)
|
-30~425
|
-80~450
|
|
连接形式
|
螺纹、承插焊
|
|
公称压力(MPa)
|
0.6~5.0(150Lb~600Lb)
|
|
过滤精度(目/in)
|
10~300
|
四、内螺纹、承插焊Y型过滤器 主要连接尺寸
|
DN(mm)
|
公称通径G
|
L
|
E
|
B
|
H
|
|
6
|
1/4"
|
63.5
|
11.5
|
24
|
42
|
|
10
|
3/8"
|
64
|
13
|
24
|
42
|
|
15
|
1/2"
|
65
|
14
|
26
|
43
|
|
20
|
3/4"
|
80
|
15
|
32
|
50
|
|
25
|
1"
|
89
|
17
|
41
|
60
|
|
32
|
1 1/4"
|
107
|
20
|
49
|
64
|
|
40
|
1 1/2"
|
118
|
20
|
56
|
70
|
|
50
|
2"
|
140
|
22
|
69
|
88
|
|
|
|
 |
|
